Реферат



Союз Соеетсинк

Социалистических

Республик

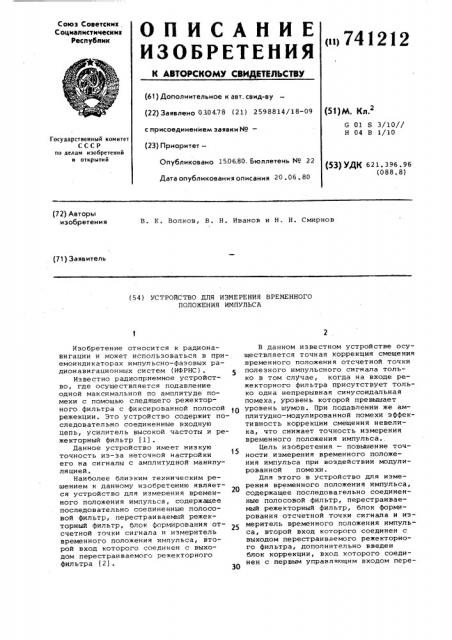

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii)741212 (61) Дополнительное к авт. сеид-ву (22) Заявлено 030478 (21) 2598814/18-09 с присоединением заявки Нов (23) Приоритет—

Опубликовано 1506.80. Бюллетень ) (о 22

Дата опубликования описания (51) М. Кл.2

G S 3/10//

Н 04 В 1/10

Государственный комитет

СССР оо делам изобретений и открытий (53) УДК 621. 396. 96 (088. 8) (72) Авторы изобретения

В. К. Волков, В. Н. Иванов и Н. Н. Смирнов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ВРЕМЕННОГО

ПОЛОЖЕНИЯ ИМПУЛЬСА

Изобретение относится к радионавигации и может использоваться в приемоиндикаторах импульсно-фазовых радионавигационных систем (ИФРНС) .

Известно радиоприемное устройство, где осуществляется подавление одной максимальной по амплитуде помехи с помощью следящего режекторного фильтра с фиксированной полосой режекции. Это устройство содержит последовательно соединенные входную цепь, усилитель высокой частоты и режекторный фильтр (1) .

Данное устройство имеет низкую точность из-за неточной настройки

его на сигналы с амплитудной манипуляцией.

Наиболее близким техническим решением к данному изобретению является устройство для измеРения временного положения импульса, содержащее последовательно соединенные полосовой фильтр, перестраиваемый режекторный фильтр, блок формирования отсчетной точки сигнала и измеритель временного положения импульса, второй вход которого соединен с выходом перестраиваемого режекторного фильтра (2).

В данном известном устройстве осуществляется точная коррекция смещения временного положения отсчетной точки полезного импульсного сигнала только в том случае, когда на входе режекторного фильтра присутствует только одна непрерывная синусоидальная помеха, уровень которой превышает уровень шумов. При подавлении же амплитудно-модулированной помехи эффективность коррекции смещения невелика, что снижает точность измерения временного положения импульса.

Цель изобретения — повышение точности измерения временного положения импульса при воздействии модулированной помехи.

Для этого в устройство для измерения временного положения импульса, содержащее последовательно соединенные полосовой фильтр, перестраиваемый режекторный фильтр, блок формирования отсчетной точки сигнала и измеритель временного положения импульса, второй вход которого соединен с выходом перестраиваемого режекторного фильтра, дополнительно введен блок коррекции, вход которого соединен с первым управляющим входом пере741212

còpsrfâàår1oão режекторного фильтра, один выход блока коррекции соединен с вторым управляющим входом перестраиваемого режекторного фильтра, а другой в.зход — с третьим входом измерителя временного положения импульса, при этом режекторный фильтр 5 выполнен с регулируемой полосой режекции .

На ф>иг. 1 изображена структурная электрическая схема предложенного устройства; на фиг. 2 — зависимости 1О различных параметров устройства от величины расстройки режекторногo фильтра.

J còðî r « . Bo (фи г. 1) содер>кит полосовой фильтр 1, перестраиваемый режекторный фильтр (Р4>) 2, блок 3 формирова1 ив Отс.четной точки сигнала, изк.:.:ритель 4 временного поло>кения и;1нульса и б>«ок 5 коррекции.

Уcтро. .сл во работает с> едующим об — >() разом.

Hcl в>..од реже кторного фильтра 2 от анте; r»1 «c r ез полосовой фильтр 1 поc rупае полез ный импульсный си гн BJl с -t;.сущей частотой f и модулирован25 ная помеха с несущей частотой fr,. Режекторный фильтр 2 настраивается из своего крайнего положения (например

Г11ш n) на несущую частоту помехи (f„ — — ;=n). Происходит подавление помех1 . Частота настройки режекторного

4>ильтра 2 Й„ однозначно определяется управляющим напряжением U Я

Отфильтрованный от помехи полез— ныи импульсный сигнал с выхода режекторного фильтра ? поступает на первый 35 и второй входы измерителя 4 временного положения, причем, на первый вход— через блок 3 формирования отсчетной точки сигнала, а на второй — непосредственно с выхода реже кторного фильтра 2. H измерителе 4 временного положения происходит определение временного положения импуЛьса по фазе его высокочастотного з аполнения в районе сфОрмированнОй ОтсчетнОЙ точки, Точ" ность измерения тем выше, чем стабильнее временное положение отсчетной точки сигнала, и чем больше соотношение сигнал/шум у сигнала,. поступающего на второй вход измерителя 4 времен— ного поло>кения, Оба эти требования выполняются введением блока 5 коррекции„ на вход которого подается управляющее напряжение

В блоке 5 формируется корректирующее напря>кение П, = Я (U>), ко- 55 торое с первого выхода блока 5 коррекции поступает на второй управляющий вход режекторного фильтра 2, из— меняя его полосу режекции. Так как жду yrlpaa>lrrforrrrкением U и 40 частотой настройки f ðåæå êòîðíîãо фильтра 2 существует жесткая связь, то закон изменения полосы режекции будет иметь вид:

КО1> 1 f 2 Н 65 либо в зависимости от величины расстройки режекторного фильтра где д f > — расстройка режекторного фильтра.

f„ fî)

Зависимость полосы режекции д F от величины расстройки дй„представ лена на фиг. ?а. Полоса режекции умен ьшается при уменьшении вели чины расстройки дйн, либо, что то же самое, при приближении частоты настройки f ê несущей частоте полезного сигнала f

Смещение временного положения отсчетной точки полезного импульсного сигнала pt зависит как от частоты настройки режекторного фильтра, так и от ширины полосы режекции дГ.

Причем, смещение ht увеличивается как при расширении полосы реже кции дГ, так и при приближении частоты настройки f я к несущей частоте полез ного сигнала f c (фиг. 26) .

Отсюда следует, что при изменении полосы режекции д F по заданному за кону (фиг. 2а), величина смещения временного положения отсчетной точки сигнала остается постоянной

= at„= const (фиг. 2в) и не зависит от величины расстройки д f „Âåëè÷èíа постоянного смещения д t не зависит также от вида помехи и соотношения поме ха/шум.

Это постоянное смещение вводится в измеритель 4 временного положения для коррекции. Для этого третий вход измерителя временного положения соединен со вторым выходом блока 5 коррекции. Таким образом повышается по сравнению с известным устройством зффе ктив ность корре кции смещения вре ме нного положения отсчетной точки сигнала при воздействии модулированной помехи любой интенсивности и уве личивается точность измерения времен ного положения отсчетной точки сигнала.

Кроме этого, в предлагаемом устройстве не происходит уменьшения амплитуды полезного импульсного сигнала при настройке режекторного фильтра на несущую частоту помехи, близкую к несущей частоте сигнала.

Действительно, степень уменьшения амплитуды полезного импульсного сигнала Ас — зависит как от полосы йста> режекции дГ, так и от величины расстройки дЕ . Зависимость,-— от веАс н. с ах личины расстройки r> f „при различных полосах режекции дГ представлена на фиг. 2г. Но поскольку в предлагаемом устройстве полоса режекции д Г уменьшается при уменьшении величины расстройки дй„ (фиг. 2а), то не про741212 исходит уменьшения амплитуды полезного сигнала на выходе режекторного фильтра 2. Зависимость †" — от велиАсеах чины расстройки ьй„ при переменной полосе режекции представлена на фиг. 2д.

В результате соотношение сигнал/ шум у сигнала на выходе режекторного фильтра 2 в предлагаемом устройстве выше, чем в прототипе, примерно в 1, 8 раза, что повышает точность измерения временного положения импульсного сигнала ИФРНС.

Формула изобретения

Устройство для измерения временного положения импульса, содержащее последовательно соединенные полосовой фильтр, перестраиваемый режекторный фильтр, блок формирования отсчетной точки сигнала и измеритель временного положения импульса, второй вход которого соединен с выходом перестраиваемого режекторного фильтра, о т л и ч а ю щ е е с я тем, что, с целью повышения точности измерения временного положения импульса

5 при воздействии модулированной помехи, дополнительно введен блок коррекции, вход которого соединен с первым управляющим входом перестраиваемого режекторного фильтра, один выход блока коррекции соединен с вторым управляющим входом перестраиваемого режекторного фильтра, а другой выход — с третьим входом измерителя временного положения импульса, при этом режекторный фильтр выполнен с регулируемой полосой режекции.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 306795, кл. Н 04 В 1/10, 19б8.

20 2. Авторское свидетельство СССР

М 370578, кл, G 01 S 3/10, 1971 (прототип) .
