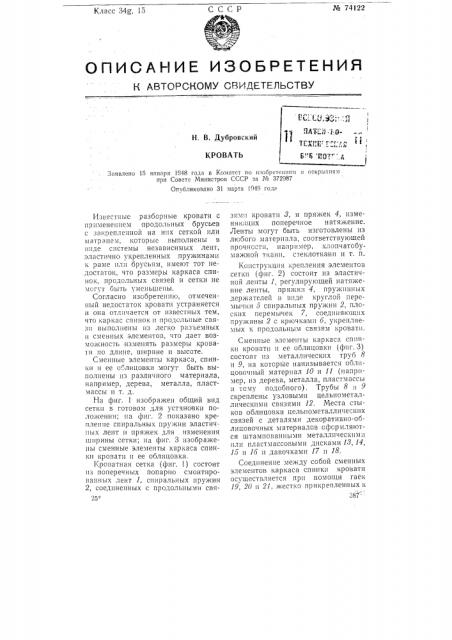

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Н. В. Дубровский

КРОВАТЬ

Заявлено 15 января 1948 года в Комитет по изобретениям и открытиям при Совета Министров СССР за ¹ 372987

Опубликовано 31 марта !949 года

25"

Известные разборные кровати с применение>м продольных брусьев с закрепленной íà í Ix сеткой или мэтр! Ilail, которые выполнены в ниде системы независимых лент, эластично укрепленных пружинами к раме или брусьям, имеют тот недостаток, что размеры каркаса спинок, продольных связей и сетки не могут быть уменьшены.

Согласно изобретению, отмеченный недостаток кровати устраняется и она отличается от известных тем, что каркас спинок и Ill>Q.Iîëüíûå связи выполнены из легко разьемных и сменных элементов, что дает возможность изменять размеры кровати по длине, ширине и высоте.

Сменные элементы каркаса, спинки и ее облицовки могут быть выполнены из различного материала, например, дерева, металла, пластмассы и т. д.

На фиг. 1 изображен общий вид сетки в готовом для установки положении; на фиг. 2 показано крепление спиральных пружин эластичных лент и пряжек для изменения ширины сетки; »а фиг. 3 изображены сменные элементы каркаса спинки кровати и ее облицовка.

Кроватная сетка (фиг. !) состоит из поперечных попарно смонтированных лент 1, спиральных пружин

2, соединенных с продольными связями кровати 8, и пряжек 4, изменьчсщих поперечное натяжение.

Ленты могут быть изготовлены из любого материала, соответствующей прочности, например, хлопчатобумажной ткани, стеклотканп и т. п.

l(oIIcTpóõöIIÿ крепления элементов сетки (фиг. 2) состоит из эластичной ленты 1, регулирующей натяжение ленты, пря>кки 4, пру?I

Сменные элементы каркаса спинки кровати и ее облицовки (фиг. 3) состоят из металлических труб 8 и 9, на которые нанизывается облицовочный материал 10 и 11 (например, из дерева, металла, пластмассы и таму подобного). Трубы 8 II 9 скреплены узловыми цельномета1лическими связями 12. Места стыков облицовки цельнометаллических связей с деталями декоративно-облицовочных материалов оформляются штампованными металлическими нли пластмассовыми дисками 18, 14, 15 и 16 и давочками 17 и 18.

Соединение между собой сменных элементов каркаса спинки кровати осуществляется при помощи гаек

19, 20 и 21, жестко прикрепленных к

387 № 74122

888 узловым цельнометаллическим связям 12 и ножкам кровати 22.

Соединение ножки кровати с роликом осуществляется при помощи шпильки 28, гайки 24, стыкового диска 18, П-образной скобы 25, несущей жестко закрепленную шайбу

2б и связанной с осью 27, свободно несущей ролик 28.

Верхняя и нижняя поперечины 29 и Ю соответственно соединяются, как показано на фиг. 3, с кулаками

81 и 82.

Для придания жесткости между поперечинами 29 и 80 укрепляются металлические стержни 33.

Предмет изобретения

1. Кровать, состоящая из двух спинок, соединенных между собой двумя продольными связями, с закрепленной на,последних сеткой, отл и ч а ю щ а я с я тем, что каркас спинок и продольные связи выполнены из легко разъемных и сменных элементов, что дает возможность изменять размеры кровати по длине, ширине и высоте.

2. Форма выполнения кровати по п. !, отличающаяся тем, что сменные элементы каркаса спинки и ее облицовка выполнены из различного материала, например, дерева, металла, пластмассы и т. п.

3. Кровать по п. 2, о тл и ч а ющ а я с я тем, что для изменения размеров сетки при изменении размеров кровати сетка образована попарно смонтированными при помощи спиральных пружин на продольных связях кровати лентами из эластичного материала, снабженными пряжками,
