Устройство для проверки исправности защиты от утечки на землю в электрической сети

Устройство для проверки исправности защиты от утечки на землю в электрической сети

Иллюстрации

Показать все

Реферат

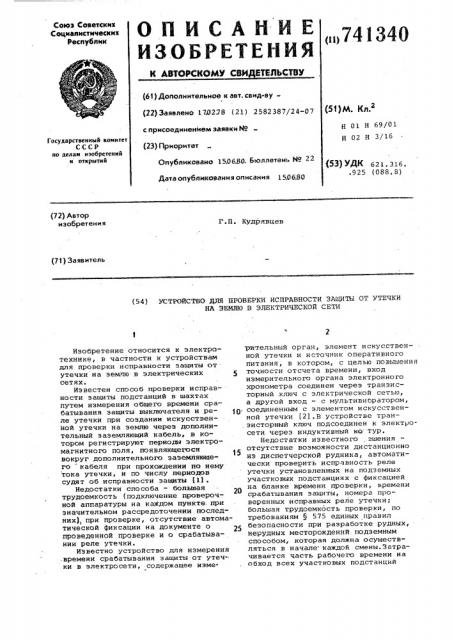

Союз Советскими

Социалистических

Республик (61) Дополнительное к авт. саид-ву(22) Заявлено 170278 (21) 2582387/24-07 (1)

Н 01 Н 69/01

Н 02 Н 3/16 с присоединением заявки Йо

Государствеииый комитет

СССР

llo делам изобретеиий и открытий (23) Приоритет

Опубликовано 1506.80. Бюллетень Йо 22

Дата опубликования описания 150680 (53) УДК 621. 316. .925 (088. 8) (72) Автор изобретения

Кудрявцев (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ШЮВЕРКИ ИСПРАВНОСТИ ЗАЩИТЫ ОТ УТЕЧКИ

HA ЗЕИЖ3 В ЭЛЕКТРИЧЕСКОЙ СЕТИ

Изобретение относится к электротехнике, в частности к устройствам для проверки исправности защиты от утечки на землю в электрических 5 сетях.

Известен способ проверки исправности защиты подстанций в шахтах путем измерения общего времени срабатывания защиты выключателя и реле утечки при создании искусствен ной утечки на землю через дополнительный заземляющий кабель, в котором регистрируют периоды электромагнитного поля, появляющегося

15 вокруг дополнительного заземляющего кабеля при прохождении но нему тока утечки, и по числу периодов судят об исправности защиты f.ll .

Недостатки способа — большая трудоемкость (подключение проверочной аппаратуры на каждом пункте. при значительном рассредоточении последних), при проверке, отсутствие автоматической фиксации на документе о проведенной проверке и о срабатывании реле утечки.

Известно устройство для измерения .времени срабатывания защиты от утеч-. ки в электросети, содержащее изме. рительный орган, элемент искусственной утечки и источник оперативного питания, в котором, с целью повышения точности отсчета времени, вход измерительного орган а электронно ro хронометра соединен через транзисторный .ключ с электрической сетью, а другой вход — с мультивибратором, соединенным с элементом искусственной утечки (21.В устройстве транзисторный ключ подсоединен к электросети через индуктивный ко-тур.

Недостатки известного зшения отсутствие возможности дистанционно из диспетчерской рудника, автоматически проверить исправность реле утечки установленных на подземных участковых подстанциях с фиксацией на бланке времени проверки, времени срабатывания защиты, номера проверенных исправных реле утечки; большая трудоемкость проверки, по требованиям 575 единых правил безопасности при разработке рудных, нерудных месторождений подземным способом, которая должна осуществляться в начале каждой смены.Затрачивается часть рабочего времени на обход всех участковых подстанций

741340 при значительном рассредоточении последних; отсутствие возможности дистанционно, из диспетчерской рудника, замерить общее время отключения сети под действием реле утечки.

Целью изобретания является уменьшение трудоемкости при проверке нескольких объектов защиты.

Цель достигается тем, что известное устройство, содержащее источник оперативного питания, к .которому подключен элемент включения, соединенный со входом блока автоматического управления проверкой, на выходе которого включен элемент искусственной утечки, и регистратор времени, связанный с источником оперативного питания, снабжено по числу проверяемых объектов реле контроля срабатывания защиты и реле включения регистратора времени, коммутатором исходного состояния, регистратором проверенных объектов защиты, а элемент включения выполнен в виде коммутатора проверки, выходы которого соединены со входами соответствующих блоков автоматического управления проверкой, при этом выходы коммутатора исходного состояния подключены через развязывающие диоды ко входам соответствующих вновь введенных блоков автоматического восстановления исходного состояния, а блок регистрации, проверенных объектов выполнен на самопишущем регистраторе, в выходную цепь которого через коммутатор регистрации подключены последовательно соединенные замыкающий контакт соответствующего реле контроля срабатывания защиты и соответствующий резистор, зашунтированные общим резистором, а регистратор времени через последовательно соединенные размыкающие контакты всех реле контроля срабатывания защиты, к которым .подключены параллельно соединенные замыкающие контакты реле включения, регистратор времени, подключен к источнику оперативного питания, с которым соединены последовательно включенные обмотки соответствующих реле включения регистратора времени и реле контроля срабатывания защиты, общая точка соединения которых подключена к соответствующему выходу коммутатора проверки через развязывающие диоды.

На фиг. 1 изображена схема предлагаемого устройства; на фиг 2 схема блока регистрации проверенных объектов защиты — ; на фиг . 3 — схема измерения общего времени отключения сети под действием реле утечки.

Устройство для проверки исправности защиты содержит источник 1 опеРативного питания, коммутатор 2 проверки, на выходы коммутатора проверки подключены через развязывающие диоды 3, 4, 5, 6 реле 7, 8, контроля срабатывания защиты (реле утечек), реле 9, 10 включения регистратора времени и по линиям 11, 12 связи блоки 13, 14 автоматического управления проверкой. Коммутатор 15 исходного состояния, на выходы которого через развязывающие диоды 16, 17 по линиям 1 8, 19 связи подключены бло— ки 20, 21 автоматического управления восстановлением исходного состояния. Источник 1 оперативного питания, коммутаторы 2, 15, реле 7, 8, 9, 10, диоды 3, 4, 5, б, 16, 17 установлены в диспетчерском пункте, блоки 13, 14, 20 и 21 установлены у контролируемых реле утечек объектов.

Количество выходов коммутаторов, реле и блоков соответствует количеству проверяемых реле утечки объектов (на фиг. 1 условно показаны только два канала для проверки двух подстанций).

Схема блока регистрации проверенных реле утечки объектов (фиг. 2) содержит многоточечный самопишущий регистратор 72, при испытаниях применяется уравновешенный мо=т I

Ино го точечный само пишущ, .и р =- rv стратор 22 регистрирует на диаграммной бумаге номера проверяемых реле утечки — объектов и время проверки, а также номер срабатывающего во время работы реле утечки, врем срабатывания и продолжительность простоя подстанции, Весь узел монтируется в диспетчерском пункте.

Схема блока измерения общего времени отключения сети под действием реле утечки — защиты (фиг. 3) содержит регистратор 31 времени, измерительный вход которого через па1..ллельно соединенные замыкающие контакты 32, 33 реле 9, 10 включения регистратора времени (фиг. 1) и последовательна соединенные размыкающие контакты 34, 35 реле контроля срабатывания защиты — реле 7, 8 утечки подключен к источнику питания.

Данный блок регистрирует полное вре- . мя срабатывания реле утечки и блока управления элементом искусственной утечки. Блок монтируется в диспетчерском пункте.

741340

2О

Фиг.g Жив.а

Составитель Л.Васькова

Редактор M.ËHêîâè÷ Техред М.Петко Корректор Е ° Папп

Заказ 3331/8 Тираж 844 Подписное

ЦНИИПИ Государственногокомитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 срабатывания защиты и реле включения регистратора времени, коммутатором исходного состояния, регистратором проверенных объектов защиты, а элемент включения выполнен в виде коммутатора проверки, выходы которого соединены со входами соответству. ющих блоков автоматического управления проверкой, при этом выходы коммутатора исходного состояния подключены через развязывающие диоды ко входам соответствующих вновь введенных блоков автоматического восстановления исходного состояния, .а блок регистрации проверенных объектов выполнен на самопишущем.регистраторе, в выходную цепь которого через коммутатор регистрации подключены последовательно соединенные замыкающий контакт соответствующего реле контроля срабатывания защиты и соответствующий резистор, зашунтированные общим резистором, а регистратор, времени через последовательно соединенные размыкающие контакты всех реле контроля срабатывания защиты, к которым подключены параллельно соединенные замыкающие контакты реле включения, регистратора времени, подключен к источнику оперативного питания, с которым соединены последовательно включенные обмотки соот. ветствующих реле включения регистратора времени и реле контроля срабатывания защиты, общая точка соединения которых подключена к соответствующему выходу коммутатора проверки через раэвязывающие диоды.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 428495, Н 02 Н 7/00, 1971.

2. Авторское свидетельство СССР

Р 522527, Н01 Н 69/01, 1975.
