Реферат



Союз Советских

Социалистических

Республик

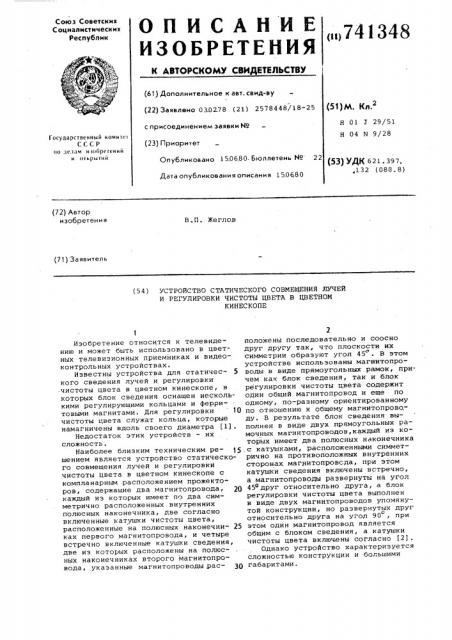

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (гг174 1 348 Q

g, (61) Дополнительное к авт. саид-ву (22) Заявлено 030278 (21) 2578448/18-25 (51)М. Кл.2

Н 01 3 29/51

H 04 N 9/28 с присоединением заявки №

Госудврственннй комиге

СССР оо лелям и н>ггрегений и открытий (23) Приоритет

Опубликовано 150680. Бюллетень ¹ 22

Дата опубликования описания 150680 (53) УДК 621. 397.

° 132 (088. 8) (72) Автор изобретения

В.П. Жеглов (71) Заявитель (54) УСТРОЙСТВО СТАТИЧЕСКОГО СОВМЕЩЕНИЯ ЛУЧЕЙ

И РЕГУЛИРОВКИ ЧИСТОТЫ ЦВЕТА В ЦВЕТНОМ

КИНЕСКОПЕ

Изобретение относится к телевидению и может быть использовано в цветных телевизионных приемниках и видеоконтрольных устройствах.

Известны устройства для статичес- 5 кого сведения лучей и регулировки .чистоты цвета в цветном кинескопе, в которых блок сведения оснащен несколькими регулирующими кольцами и ферритовыми магнитами. Для регулировки 1Р чистоты цвета служат кбльца, которые намагничены вдоль своего диаметра (1).

Недостаток этих устройств — их сложность

Наиболее близким техническим решением является устройство статического совмещения лучей и регулировки чистоты цвета в цветном кинескопе с компланарным расположением прожекторов, содержащие два магнитопровода, 2р каждый из которых имеет по два симметрично расположенных. внутренних полюсных наконечника, две согласно включенные катушки чистоты цвета, расположенные на полюсных наконечни- 25 ках первого магнитопровода, и четыре встречно включенные катушки сведения, две из которых расположены на полюсных наконечниках второго магнитопровода, укаэанные магнитопроводы рас- Зр положены последовательно и соосно друг другу так, что плоскости их симметрии образуют угол 45 . В этом устройстве использованы магнитопроводы в виде прямоугольных рамок, причем как блок сведения, так и блок регулировки чистоты цвета содержит один общий магнитопровод и еще по одному, по-разному ориентированному по отношению к общему магнитопрово,— ду. В результате блок сведения выполнен в виде двух прямоугольных рамОчных магнитопроводов,каждый из которых имеет два полюсных наконечника с катушками, расположенными симметрично на противоположных внутренних сторонах магнитопровсда, при этом катушки сведения включены встречно, а магнитопроводы развернуты на угол

45"гдруг относительно .друга, а блок регулировки чистоты цвета выполнен в виде двух магнитопроводов упомянутой конструкции, но развернутых друг о относительно друга на угол 90, при этом один магнитопровод является общим с блоком сведения, а катушки чистоты цвета включены согласно (2).

Однако устройство характеризуется сложностью конструкции и большими габаритами.

741348

Катушки сведения 9-10 и 11-12 и чистоты цвета 7 и 8 подключаются к регулируемому источнику постоянного

ToKa (фиг ° 3, 4, 5) ° При прохождении постоянного тока через катушки сведения 9-10 и 11-12 магнитопроводы намагничиваются таким образом, что противоположные полюсные наконечники имеют полюса одного знака, при этом возникает четырехполюсная магнитная линза в поперечном сечении горловины цветного кинескопа с планарным расположением прожекторов (фиг. 3, 4). Такая конфигурация поля достигается способом включения катушек сведения

9-10 и 11-12, при котором токи, протекающие в обмотках катушек сведения создают магнитные поля встречного характера. При этом магнитное 65

Цель изобретения — упрощение конструкции и снижение габаритов.

Укаэанная цель достигается тем, что магнитопроводы выполнены в виде колец, каждое-из которых дополнительно снабжено двумя размещенными диаметрально внутренними полюсными наконечниками, причем на дополнительных полюсных наконечниках первого магнитопровода расположены две из четырех

-катушек сведения.

На фиг. 1 изображено предлагаемое устройство, общий вид; .на фиг, 2 магнитопроводы с катушками сведения и чистоты цвета раздельно; на фиг. 3, 4, 5 — магнитопроводы с катушками с изображением магнитных полей и нап- 15 равлением перемещения лучей.

Устройство для статического совмещения лучей и регулировки чистоты цвета в цветном кинескопе содержит два магнитопровода 1-2, каждый из Щ которых имеет два полюсных наконечника 3-4 и 5-6, расположенных сим" метрично на внутренних сторонах магнитопровода 1-2, причем магнитопроводы 1-2 развернуты на угол 45 друг относительно друга, две согласно включенные катушки чистоты цвета 7 и

8, расположенные на полюсных наконечниках 3 и 4 первого магнитопровода 1, и четыре встречно включенные катушки сведения 9-12, две из кото" рых 9 и 10 расположены на полюсных наконечниках 5 и б второго магнитопровода 2,причем упомянутые магнитопроводы 1 и 2 выполнены в виде кольца, каждый из которых дополнительно . З5 снабжен двумя полюсными наконечниками 13-14 и 15-16 диаметрально расположенными между полюсными наконечниками 3-4 и 5-6 на внутренних сторонах магнитопровода 1 и 2, при этом на дополнительных полюсных наконечниках 13 и 14 первого магнитопровода 1 расположены две другие катушки сведения 11 и 12. . Устройство работает следующим образом. поле в области центрального луча оказывается скомпенсированным.

В зависимости от величины тока, протекающего через катушки сведения на два крайних луча воздействуют соот ветствующей силы магнитные поля, отклоняющие эти лучи от первоначального направления в ту или другую сторону в зависимости от полярности включения источника питания, причем лучи на экране кинескопа двигаются в противоположных направлениях. На фиг. 3, 4 стрелками показаны направления движения электронных лучей и направления магнитных силовых линий при укаэанной полярности включения источника постоянного тока. В случае изменения полярности источника питания направление движения электронных, лучей и направление магнитных силовых линий изменяется на противоположное.

Для выполнения операции сведения требуется источник питания с пределами регулировки напряжения от — 6 до + 6 В. Изменяя плавно напряжение источника питания, т. е. меняя величину тока протекающего через катушки сведения, крайние лучи плавно двигаются к центральному лучу до совмещения с ним, при переходе через ноль источника питания лучи начнут двигаться в противоположные стороны..

Операция сведения лучей состоит из двух этапов ° Сведения по вертикали и сведение по горизонтали. Сведение йо горизонтали производится с помощью катушек 11 и 12, находящихся на магнитопроводе 1. Изменяя напряжение источника питания, находят такое положение, при котором горизонтальные полосы двух крайних лучей совмещаются с горизонтальной полосой центрального луча. Аналогичная операция производится и при сведении по вертикали, но в этом случае плавно изменяют напряжение.на катушках сведения 9 и 10 магнитопровода 2 и добиваются .совмещения вертикальных полос на экране кинескопа с центральной полосой (центрального луча).

Регулировка чистоты цвета в цвет:ном кинескопе с планарным расположением прожекторов производится только в горизонтальном направлении.

Это связано с.использованием в этих кинескопах щелевой маски представляющей собой чередование друг за другом узких вертикальных щелей, а люминофор нанесен в виде чередующихся по цвету вертикальных полосок, поэтому при перемещении растра в вертикальном направлении лучи не смещаются со своих полосок и изменения в чистоте цвета не происходит.

Для регулировки чистоты цвета используются катушки чистоты цвета 7 и 8 магнитопровода 1. При согласном включении этих катушек полюсные на741348 конечники 3, 5 имеют противоположные полюса. При прохождении электрического тока через катушки чистоты цвета все три луча перемещаются в горизонтальном направлении.

На фиг. 5 показано направление 5 магнитных силовых линий и направления движения электронных лучей при указанной полярности подключения иск точника питания. При изменении полярности питающего напряжения магнитное О поле между полюсными наконечниками меняет свое направление на противоположное и лучи перемещаются в го ризонтальном направлении в другую сторону.

При проведении испытаний предлагаемого устройства в видеоконтрольном

:устройстве с кинескопом 32 см по диагонали получено полное сведение лучей в центре экрана или в любой его точке. 20 устройство обеспечивает перемещение лучей. в горизонтальном направлении—

10 мм, в вертикальном направлении—

+ 10 мм.

Величина тока в катушках сведения 25 при максимальном пересведении не превышает 200 мА. Время затрачиваемое на регулировку сведения и чистоты цвета в предлагаемом устройстве не превышает 1 мин. ЗО

Предлагаемое устройство сведения и чистоты цвета проще, а следовательно, дешевле.

При применении изобретения в цветном видеоконтрольном устройстве 35 (ЦВКУ) или в телевизионном приемнике, и при серийном выпуске ЦВКУ и ЦТП получается значительный экономический эффект.

Кроме того, данное устройство имеет меньшие габариты по оравнению с известными. К тому же наличие свободных полюсных наконечников позволяет расширить возможности данного устройства и осуществить при необходимости динамическое сведение лучей.

Формула изобретения

Устройство статического совмещения лучей и регулировки чистоты цвета в цветном кинескопе с компланарным расположением прожекторов, содержащее два магнитопровода, каждый из которых имеет по два симметрично расположенных внутренних полюсных .наконечника, две согласно включенные: катушки чистоты цвета,. расположенные на полюсных наконечниках первого магнитопровода, и четыре встречно включенные катушки сведения, две из которых .рас.юложены на полюсных наконечниках второго магнитопровода, указанные магнитопроводы расположены последовательно и соосно друг другу так, что плоскости их симметрии образуют угол 45О, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и снижения габаритов, магнитопроводы выполнены в виде колец,. каждое из которых дополнительно снабжено двумя расположенньыи диаметрально внутренними иолюсными наконечниками, причем на дополнительных полюсных наконечниках первого магнитопровода расположены две другие катушки сведения.

Источники информации, нрннятые во внимание при экспертизе

1. Патент ФРГ Ф 2438396, кл. Н 01 Т 29/51, опублик. 1976

2. Авторское свидетельство СССР по заявке Р 2515289/25, кл. Н 04 Й 9/28,04.08.1977. (прототип) °

741348

Фиа 5
