Реферат

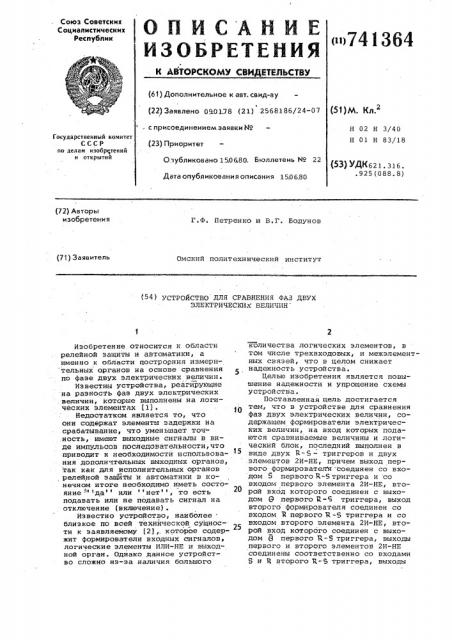

ОП ИСАЙКЕ sosvexrnvs

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 090178 (21) 2568186/24-07 (51)М. Кл.

, с присоединением заявки Ио

Н 02 Н 3/40

Н 01 Н 83/18

Государственный комитет

СССР по делам изобретений и открытии (23) Приоритет

Опубликовано 1506,80. Бюллетень Hо 22 (З) УДК621. 316..925(088.8) Дата опубликования описания 1506.80 (72) Авторы изобретени я

Г.Ф. Петренко и В.Г. Бодунов (71) Заявитель

Омский политехнический институт (54) УСТРО((С1ВО ДЛЯ СРАВНЕНИЯ ФАЗ ДВУХ

ЭЛЕКТРИЧЕСКИХ ВЕЛИЧИН

Изобретение относится к области релейной защиты и автоматики, а именно к области построения измери тельных органов на основе сравнения по фазе двух электрических величин.

Известны устройства, реагйрующие на разность фаэ двух электрических .величин, которые выполнены на логических элементах (1).

10 недостатком является то, что они содержат элементы задержки на срабатывание, что уменьшает точ ность, имеют выходные сигналы в виде импульсов последовательности,что приводит к необходимости использования дополнчтельных выходных органов, так как для исполнительных органов релейной защиты и автоматики в конечном итоге необходимо иметь состояние . .да или нет, то есть подавать или не подавать сигнал на отключение (включение) .

Известно устройство, наибОлее . близкое по всей технйческой сущности к заявляемому (2),. которое содержит формирователи входных сигналов, логические элементы ИЛИ-НЕ и выходной орган. Однако данное устройство сложно иэ-эа наличия большого количества логических элементов, в том числе трехвходовых, и межэлементных связей, что в целом снижает надежность устройства.

Целью изобретения является повышение надежности и упрощение схемы устройства.

Поставленная цель достигается тем, что в устройстве для сравнения фаз двух электрических величин, содержащем формирователи электрических величин, на вход которых подаютоя сравниваемые величины и логический блок, последний выполнен в виде двух R-S — триггеров и двух элементов 2И-НЕ, причем выход первого формирователтт соединен со входом 5 первого R-S триггера и co входом первого элемента 2И-НЕ, второй вход которого соединен с выходом 9 первого R-5 триггера, выход второго формирователя соединен со входом к первого R -S триггера и со входом второго элемента 2И-НЕ, второй вход которого соединен с выходом 8 первого R-S триггера, выходы первого и второго элементов 2И-НЕ соединены соответственно со входами

5 и R второго Я,-Б триггера, выходы

741364 котoporo являются выходом устройства.

На фиг. 1 приведена функциональ" ная схема устройства; на фиг. 2 а и б — диаграммы., поясняющие работу устройства.

Устройство содержит два формирователя Ф1, Ф2, которые предназначе» ны для получения прямоугольных импульсов, со скважностью 2 из входных синусоидальных сигналов, для

R-5 триггера, первый из которых,изменяет свое состояние в з ависимости от импульсов, поступающих с формирователей, второй — в зависимости от сигналов1 поступающих с логйчесКих элементов 2И-НЕ, на входы кото» рых подается сигнал с выходов формирователей и первого триггера.

На фиг. 2а рассмотрен режим работы схемы, когда синусоидальная величина Е< опережает по фазе величину

Е> а на фиг. 2б — когда Е отстает

1 по фазе относительно Е .

В первом режиме (фиг. 2а) с выхода О первого Р- 5 триггера идут импульсы со скважностью 2, которые представляют собой инвертированный сигнал по входу S., а с выхода 9 идут импульсы со скважностью, обусловленной разностью опережения по ,фазе величины Е, относительно Е2.

На выходах логических элементов согласно импульсным диаграммам присутствует следующее сочетание; на выходе первого элемента 2И-НЕ присутствует постоянно сигнал 1, а на выходе второго элемента 2И-НЕ идут импульсы, которые, поступая на вход Я выходного =риггера, переводят его. в одно устойчивое состояние. При опережении по фазе Е1, величины E .на выходе S -0„ на выходе Й- 1.

Когда Е1 отстает по фазе относительно Е 2 (фиг. 2б); на выходе первого логического элемента 2И-НЕ имеют место импульсы, а йа выходе второго — 1. В данном режиме установочные импульсы поступают по входу выходного триггера, переводя его в другое устойчивое состояние.При этом по выходу g-l,а по выходу g — О.

Таким образом в зависимости от фаз входного сигнала выходной триггер устанавливается в одно из двух устойчивых состояний, на его выходах имеет место сигнал 1 или О.

Быстродействие устройства составляет 1/2 периода подводимых частот.

Использование предложенного устройства как унифицированного элемента устройств релейной защиты и автоматики позволяет выполнять различные устройства с высокой точностью, стабильностью, надежностью и высоким быстродействием. Уменьшение числа элементов и межэлементных связей повысит надежность, упростит схему и технологию изготовления.

Формула изобретения

Щ Устройство для сравнения фаз двух электрических величин, содержащее формирователи электрических величин, на вход которых п< цаются сравниваемые величины и логический блок, отличающееся тем,что, с целью повышения надежности и упрощения устройства, логический блок выполнен в виде двух Q -g. триггеров и двух элементов 2И-НЕ, причем выход первого формирователя соединен со входом Й первого R -6 триггера и со входом первого элемента 2И-НЕ, второй вход которого соединен с выходом 8 первого QS триггера, выход второго формирователя соединен со входом R первого R — S триггера и со входом второго элемента 2И-НЕ, второй вход которого соединен с выходом Д первого R-S триггера, а выходы первого и второго элементов 2И40 НЕ соединены соответственно со входами S u R второго R S триггера, выходы которого являются выходом устройства.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 456337, кл. Н 02 Н 3/38, 1975..

2. Авторское свидетеЛьство СССР

9 525194, кл. Н 02 Н 3/40, 1976.

741364 фиг.2
