Реферат

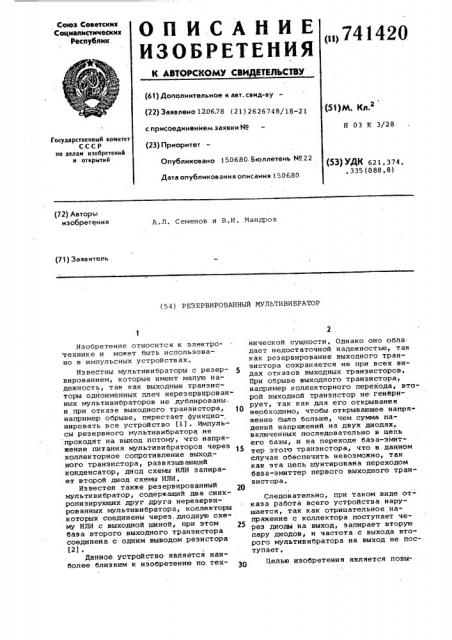

Союз Советских

Социалистических

Республик

ОП HCAHHE

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

«»741420 (61) Дополнительное к авт. свид-ву (22) Заявлено 120678 (21) 2626748j18-21 с присоединением заявки ¹ (23) Приоритет (51)М. Кл, Н 03 К 3/28

Государствеккый комитет

СССР ко делам изобретекий и открытий

Опубликовано 1506.80. Бюллетень ¹.22

Дата опубликования описания 1506.80 (53) УДК 621,374., 3 35 (088. 8) (72) Авторы изобретения

А. Л. С еменов и В, И, Мандрон (71) Заявитель (64) РЕЗЕРВИРОВАННЫЙ МУЛЬТИВИБРАТОР

Изобретение относится к электро« технике и может быть использовано в импульсных устройствах.

Известны мультивибраторы с резер- 5 вированием, которые имеют малую надежность, так как выходные транзисторы одноименных плеч нерезервированных мультивибраторов не дублированы. и при отказе выходного транзистора, например обрыве, перестает функционировать все устройство 11). Импульсы резервного иультивибратора не проходят на выход потому, что напряжение питания мультивибраторов через коллекторное сопротивление выходного транзистора, развязывающий конденсатор, диод схемы ИЛИ запирает второй диод схемы ИЛИ.

Известен также резервированный мультивибратор, содержащий два синхронизирующих друг друга нерезервированных мультивибратора, KDJIJIBKTopH которых соединены через диодную схему ИЛИ с ВыхОДИОЙ шинойg при этом 25 база второго выходного транзистора соединена с одним выводом резистора (2) .

Данное устройство является наиболее близким к изобретению по технической сущности. Однако оно обла дает недостаточной надежностью, так как резервирование выходного транзистора сохраняется не при всех видах отказов выходных транзисторов, При обрыве выходного транзистора, например коллекторного перехода, второй выходной транзистор не: генерирует, так как для его открывания необходимо, чтобы. открывающее напряжение было больше, чем сумма падений напряжений на двух диодах, включенных последовательно в цепь его базы, и на переходе база-эмиттер этого транзистора, что в.. данном случае обеспечить невозможно, так как эта цепь шунтирована переходом база-эмиттер первого выходного тран» эистора.

Следовательно, при таком виде отказа работа всего устройства нарушается, так как отрицательное напряжение с коллектора поступает через диоды иа выход, запирает вторую пару диодов, и частота с выхода второго мультивибратора на выход не поступает, Целью изобретения является повы741420

Формула изобретения

Выхо шенке надежности резервированного мультивибратора.

Цель достигается тем, что.в резервированный мультивибратор, содержащий два синхрониэирующих друг друга нерезервированных мультивибра- 5 тора, коллекторы выходных транзисторов которых соединены через диодную схему ИЛИ с выходной шиной, при этом база второго выходного транзистора соединена с одним выводом 10 резистора, введен резистор, соединенный одним выводом с базой первого выходного транзистора, а другим с . времяэадающим конденсатором и с другим выводом базового резистора второго выходного транзистора, На чертеже изображена схема предлагаемого резервированного мультивибратора.

Резервированный мультивибра- 20 тор содержит два одинаковых мультивибратора 1 и 2. Каждый мультивибратор состоит из трех транзисторов

3, 4, 5, двух времяэадающих конденсаторов б, 7 и резисторов 8, 9, Выход резервированного устройства подключен к двум одноименным плечам мультивибраторов по схеме ИЛИ на диодах

10 — 13, Рассмотрим работу устройства на примере мультивибратора 1.

Если допустить, что транзистор 5 закрыт, то конденсатор 7 заряжается через переходы эмиттер — база транзисторов 3, 4, а конденсатор б раэ— ряжается, После разрядки конденсатора б схема опрокидывается, транзистор

5 открывается напряжение на конденсаторе 7 запирает транзисторы 3 и 4 и т ° д.

При обрыве коллекторной цепи транзистора 3 транзистор 4 продолжает работать, так как базо-эмиттерные переходы этих транзисторов разделены резисторами 8, 9 и шунтирования базоэмиттерного перехода транзистора 4 не происходит, Таким образом, в случае любого отказа транзисторов 3, 4, 5 или неисправности любого другого элемента, приводящего к отказу мультивибратора 1, импульсы на выход посылает мультивибратор 2. Аналогично происходит работа при отказе мультивибратора 2.

Следовательно, введение резистора, соединенного одним выводом с базой первого выходного транзистора, а другим с времязадающим конденсатором и другим выводом базового резистора второго выходного транзистора, позволяет исключить любой вид отказа выходного транзистора и тем самым повысить надежность всего устройства, Резервированный мультивибратор, содержащий два синхронизирующих друг друга нереэервированных мультивибратора, коллекторы выходных транзисторов которых соединены через диодную схему ИЛИ с выходной шиной, при этом база второго выходного транзистора соединена с одним выводом резистора, о т л и ч а ю щ и и с я тем, что, с целью повышения его надежности, в него введен резистор, соединенный одним выводом с базой первого выходного транзистора а другим с времязадающим конденсатором и другим выводом базового резистора второго выходного транзистора.

Источники информации, принятые во внимание при экспертизе

1„ Авторское свидетельство СССР

Р 458940, кл. Н 03 К 3/281, 1975.

2. Авторское свидетепьство СССР

9 414711, кл, Н 03 К 3/28, 1971, НИИПИ Заказ 3217/53
