Способ автоматического регулирования процесса сушки

Способ автоматического регулирования процесса сушки

Иллюстрации

Показать все

Реферат



СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ПРОЦЕССА СУШ1Ш путем изменения подачи исходного материала и теплоносителя по управляющему сигналу , характеризующему конечную влажность материала и температуру отработанного агента, отличающийся тем, что, с целью оптимизации процесса сушки, конечную влажность материала определяют по температуре точки росы отработанного агента, а в качестве управляющего сигнала использзпот отношение температуры точки росы и температуры отработанного агента, причем при увеличении отклонения указанного отношения от заданной величины увеличивают подачу исходного материала и по достижении максимума подачи уменьшают подвод теплоносителя, а при уменьшении отклонения - увеличивают подачу теплоносителя и по достижении :его максимума уменьшают подвод исходного материала.

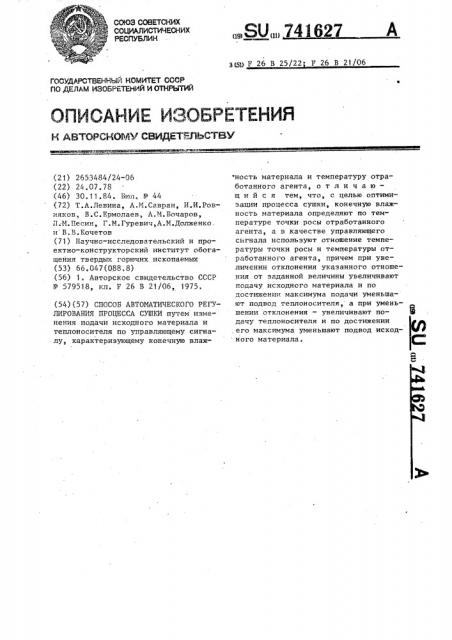

СОК)3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

3ЮЭЯ ЯВЗФИИВЫВВДЗЗЖ

ГОСуДАРСТВЕННИЙ HOM_#_TET CGCP

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКУП ИЙ (21) 2653484/24-06 (22) 24.07.78 (46) 30.11.84. Бюл„ и 44 (72) Т.A.Ëåâèíà, А.М,Савран, И.И.Ровняков, В.С.Ермолаев, А,М,Бочаров, Л;М.Песин, Г.М,Гуревич,А.М.Долженко. и В,В.Кочетов (71) Е1аучно-исследовательский и проектно-конструкторский институт обогащения твердых горючих ископаемых (53) 66.047(088.8) (56) 1. Авторское свидетельство СССР

N - 579518, кл. Р 26 В 21/06, 1975. (54) (57) СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ПРОЦЕССА СУШКИ путем изменения подачи исходного материала и теплоносителя по управляющему сигналу, характеризующему конечную влаж„,SU„„74> З

3(5g Г 26 В 25/22 F 26 В 21/06

"ность материала и температуру отработанного агента, о т л и ч а ю шийся тем, что, с целью оптимизации процесса сушки, конечную влажность материала определяют по температуре точки росы отработанного агента, а в качестве управляющего сигнала используют отношение температуры точки росы и температуры отработанного агента, причем при увеличении отклонения указанного отношения от заданной величины увеличивают подачу исходного материала и по достижении максимума подачи уменьшают подвод теплоносителя, а при уменьшении отклонения — увеличивают по- 19 дачу теплоносителя и по достижении . его максимума уменьшают подвод исходного материала.

741627

Отрабогпомнмй оъеигп рЯИщщ Заказ 9 61/4 Тираж 666 Повписяое

Филиал ПОП Патент", r.Óæãîðoä, ул.Проектная, ч

Изобретенщу относится к сушильной технике, к автоматизации процесса сушки конвективяого сушильного агрегата.

Известны способы автоматического регулирования процесса сушки путем изменения подачи исходного материала и теплоносителя по управляющему сигналу, характеризующему конечную влажность материала и температуру отработанного агента g1 j.

Однако известный способ не позволяет оптимально управлять сушкой.

Цель способа — оптимизации процесса сушки.

Цель достигается тем, что конечную влажность материала определяют по температуре точки росы отработанного агента, а в качестве управляющего сигнала используют отношение температуры точки росы и температуры отработанного агента, причем при увеличении отклонения указанного отношения от заданной величины увеличивают подачу исходного материала и по достижении максимума подачи .,уменьшают поцвод теплоносителя, а при уменьшении отклонения — увеличивают подачу теплоносителя и по дос-! тижении его максимума уменьшают подвод исходного материала

На чертеже представлена блок-схема устройства, реализующего данный

5 спосОО а

Схема содержит топку 1, сушилку 2, датчик З.температуры, датчик А точки росы, измерители 5, блок 6 отношения, усилитель 7 мощности, исполнительный

10 механизм 8 подачи материала и исполнительный механизм 9 подачи топлива.

Устройство работает следующим образом, при измерении точки росы. датчиком А и температуры датчиком 3

15 производят определение отношения этих величин и при отклонении указанного Отношения от заданной величины увеличивают подачу исходного материала при помощи исполнительного меха20 низма.8, а затем, после достижения максимума подачи материала, уменьшают подвод теплоносителя при помощи исполнительного механизма 9, а при уменьшении Отклонения Отношения

25 операции проводят в обратном порядке, алгоритм выбора воздействий осуществляется в усилителе мощности 7.

Таким образом осуществляется оптима-1ация процесса сушки.
