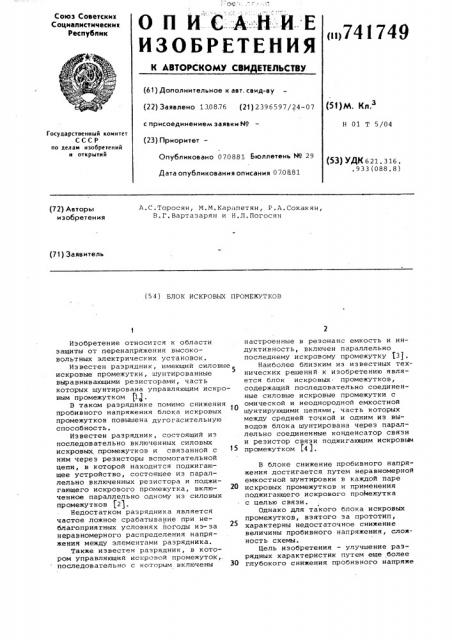

О П И C..À::Н-И-Е

ИЗОБРЕТЕНИЯ

Союз Советскик

Социапистическик

Республик

< >741749

К АВТОРСКОМУ СВКДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 130876 (21) 2396597/24-07 с присоединением заявки ¹ (23) Приоритет—

Опубликовано 070881. Бюллетень № 29 (5f)M. Нл.з

Н 01 Т 5/04

Государственный комитет

СССР по делам изобретений и открытий (53) УДК621.316..933(088.8) Дата опубликования описания 070881

A.C.ÒoðoñÿH, М.M.Êàðàïåòÿí, Р.A.Coõàêÿí, В.Г.Вартазарян и Н.Л.Погосян (72) Авторы изобретения (71) Заявитель (5 4 ) БЛОК ИСКРОВЫХ ПРОМЕЖУТКОВ

Изобретение относится к области защиты от перенапряжения высоковольтных электрических установок.

Известен разрядник, имеющий силовые искровые промежутки, шунтированные выравнивающими резисторами, часть которых шунтирована управляющим искровым промежутком (1g.

В таком разряднике помимо снижения пробивного напряжения блока искровых промежутков повышена дугогасительную способность.

Известен разрядник, состоящий из последовательно включенных силовых искровых промежутков и связанной с ним через резисторы вспомогательной цепи, в которой находится поджигающее устройство, состоящее из параллельно включенных резистора и поджигающего искрового промежутка, включенное параллельно одному из силовых промежутков (21.

Недостатком разрядника является частое ложное срабатывание при неблагоприятных условиях погоды из- за неравномерного распределения напряжения между элементами разрядника.

Также известен разрядник, в котором управляющий искровой промежуток,. последовательно с которым включены 30 настроенные в резонанс емкость и индуктивность, включен параллельно последнему искровому промежутку l3).

Наиболее близким из известных технических решений к изобретению является блок искровых промежутков, содержащий последовательно соединенные силовые искровые промежутки с омической и неоднородной емкостной шунтирующими цепями, часть которых между средней точкой и одним из выводов блока шунтирована через параллельно соединенные конденсатор связи и резистор связи поджигающим искровьж промежутком (4 ).

В блоке снижение пробивного напряжения достигается путем неравномерной емкостной шунтировки в каждой паре искровых промежутков и применения поджигающего искрового промежутка с целью связи.

Однако для такого блока искровых промежутков, взятого за прототип, характерны недостаточное снижение величины пробивного напряжения, сложность схемы.

Цель изобретения — улучшение разрядных характеристик путем еще более глубокого снижения пробивного напряже

741749 ния блока по сравнению с суммой пробивного напряжения отдельных искровых промежутков и упрощение блока путем уменьшения количества разновидных элементов схемы.

Это достигает"я тем, что в блоке искровых промежутков, содержащем последовательно соединенные силовые искровые промежутки (не менее шести) с омической и неоднородной емкостной шунтирующими цепями, часть которых между средней точкой и оцним из выводов блока шунтирована через параллельно соединенные конденсатор связи и резистор связи поджигающим искровым промежутком, емкостная шунтирующая цепь выполнена в виде конденсаторов, каждый из которыми подключен между средней точкой блока и внешним выводом соответствующего силового искрового промежутка, кроме крайних, а омическая шунтирующая цепь выпол- 20 нена в виде подключенных параллельно каждому искровому промежутку однородных резисторов.

На чертеже представлена схема управления пробоем блока для восьми искровых промежутков.

Блок содержит силовые искровые промежутки 1-8, разбитые на две группы 1-4, 5-8, Выводы искровых промежутков 2-4 и промежутков 6-8 присоединены к средней точке блока с помощью конденсаторов 9-11 и конденса- торов 12-14 соответственно. Кмкости конденсаторов 9-14, по крайней мере, на один порядок больше собственной емкости искровых промежутков. Часть искровых промежутков 1-4 шунтиронана поджимающим искровым промежутком

15 через параллельно соединенные конденсатор 16 связи и резистор 17 связи. Искровые промежутки 1-8 соот- 40 ветственно шунтированы однородными резисторами 18-25.

Кроме того, между средней точкой и каждым выводом блока включены соответственно резисторы 26 и 27 и конденса: ор:.=- 28 и 29. .:- лок работает следующим образом.

При воздействии импульсного напряжения сначала пробивается поджигающий промежуток 15. Пробивное напряжение этого промежутка примерно на

15-20% ниже пробивного напряжения искровых промежутков 1-8. Благодаря большой величине емкости конденсатора 16 цепи связи по сравнению с емкостью конденсатора 14 шунтировки почти все напряжение, действующее между выводами блока, прикладывается к искровому промежутку 8, и последний пробивается. После про- 60 боя искрового промежутка 8 все напряжение прикладывается к искровому промежутку 7, который также пробивается и напряжение прикладывается к искровому промежутку б и т.д., пока не завершается пробой всех промежутков данной группы. Затем все напряжение, действующее между полюсами блока, прикладывается к конденсатору 16 и резистору 17 связной цепи, под действием этого напряжения происходит каскадный пробой промежутков 1,2,3 и

4 по аналогичной очередности.

Количество искровых промежутков в каждой группе можно увеличить для уменьшения пробивного напряжения блока. Резисторы 18-25 образуют цепь однородной активной шунтировки в период напряжения на дугах, а резисторы 26, 27 и конденсаторы 28,29 — цепи однород- ной активности и равномерной емкостной шунтировки до момента пробоя блока.

Каскадное срабатывание происходит практически мгновенно или, по крайней мере, в течение доли 1 мкс.Пробивное напряжение при обеих полярностях искровых промежутков практически не зависит от скорости роста напряжения в диапазоне предразрядных времен (2-10000 мкс).

Исследования, проведенные на блоке, состоящем из шести-восьми искровых промежутков показали, что пробивное напряжение может быть уменьшено в " раза и 4 раза соответственно против 2,5, которое получается для прототипа при восьми искровых промежутках.

Блок искровых промежутков был опробован в разрядниках серии РГ-400.

Формула изобретения

Блок искровых промежутков, содержащий последовательно соединенные силовые искровые промежутки с омической и неоднородной емкостной шунтирующими цепями, часть которых между средней точкой и одним из выводов блока шунтирована через параллельно соединенные конденсатор связи и резистор поджигающим искровым промежутком, отличающийся тем,что, с целью улучшения разрядных характеристик и упрощения, емкостная шунтирующая цепь выполнена в виде конденсаторов,каждый из которых подключен между средней точкой блока и внешним выводом соответствующего силового искрового промежутка, кроме крайних, а омическая шунтирующая цепь выполнена в виде подключенных параллельно каждому искровому промежутку однородных резисторов.

Источники информации, принятые во внимание при экспертизе

1. Патент США Р3515934,кл.315-36, 1970.

2. Патент CIIIA Р3731154,кл.317-70, 1973.

3. Патент CIIIA Р3611044 кл.317-70, 1971„

4. Патент CIIIA Р3518492 кл.313-325, 19?О (прототип).
