Реферат

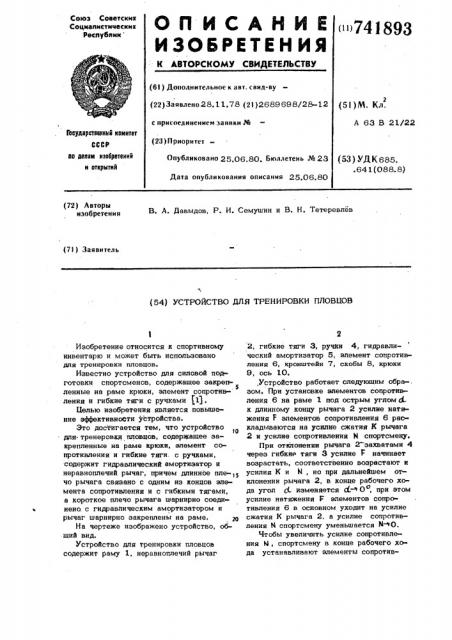

О П И С А Н И Е (i>)74)ggg

ИЗОБРЕТЕНИЯ

:: К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик (6l ) Дополнительное к авт. свиЛ-ву (22) Заявлено 28.11.78 (21)2689698/28-12 (5) ) Щ. Кл. с присоединением заявки №

А 63 В 21/22

Гооударставнный комитет

СССР оо данаи изобретений и открытий (23) Приоритет

Опубликовано 25.066.80. Бюллетень № 23

Дата опубликования описани 25.06.80 (53) УДК685. .64 1 (088. 8) (72) Авторы изобретения

В. А. Давыдов, P. И. Семушки и В. Н. Тетеревлев (7!) Заявитель (54) УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ ПЛОВЦОВ

Изобретение относится к спортивному инвентарю и может быть использовано для тренировки пловцов.

Известно устройство для силовой подготовки спортсменов, содержашее закреп.5 ленные на раме крюки, элемент сопротив ления и гибкие тяги с ручками fl).

Целью изобретения является повышение эффективности устройства.

Это достигается тем, что устройство

- для. тренеровкц пловцов, содержавшее закрепленные на раме крюки, элемент сопротивления и гибкие тяги. с ручками, содержит гидравлический амортизатор и неравноплечий рычаг, причем длинное пле- 5 чо рычага связано с одним иэ концов элемента сопротивления и с гибкими тягами, а короткое плечо рычага шарнирно соединено. с гидравлическим амортизатором и рычаг шарнирно закреплены на раме, о

На чертеже изображено устройство, общий вид.

Устройство для тренировки пловцов содержит раму 1, неравноплечий рычаг

2, гибкие тяги 3, ручки 4, гидравлический амортизатор 5, элемент сопротивления 6, кронштейн 7, скобы 8, крюки

9, ось 10. ,Устройство работает следуюшим обра-. зом. При установке элементов сопротивления 6 на раме 1 под острым углом<(. к длинному концу рычага 2 усилив натяжения г элементов сопротивления 6 раскладываются на усилие сжатия К рычага

2 и усилие сопротивления К спортсмену.

При отклонении рычага 2 захватами 4 через гибкие тяги 3 усилие F начинает возрастать, соответственно возрастают и усилия К и К, но при дальнейшем отклонении рычага 2, в конце рабочего хода угол С(. изменяется с Оо, при этом усилие натяжения F элементов сопротивления 6 в основном уходит на усилие сжатия К рычага 2, а усилие сопротивления К спортсмену уменьшается N O.

Чтобы увеличить усилие сопротивления й, спортсмену в конце рабочего хода устанавливают элементы сопротив3 741 ления 6 под большим углом к рычагу 2.

При установке элементов сопротивления

6 под углом 90 к рычагу 2 усилие со0 противления все время возрастает. При рабочем ходе гидравлический амортизатор б не препятствует движению.

Обратный ход рычага 2 под действием элементов сопротивления 6 задерживается гидравлическим амортизатором 5, при этом руки спортсмена возврашается в исходное положение для нового гребка, имитируя движение рук спортсмена (пловца) с такой скоростью, с какой спортсмен возвращает руки в исходное положение.

Ф о р м у л а и з о б™р е т е н и я

Устройство для тренировки пловцов, содержащее закрепленные на раме крю893 ки, элемент сопротивления и гибкие тя:ги с ручками, о т л и ч а ю ш е е с я тем, что, с целью повышения эффективности тренировки путем имитации усилий всех фаз гребка, оно содержит гидравлический амортизатор и неравноплечий рычаг, причем длинное плечо рычага связано с одним из концов элемента со противления и с гибкими тягами, а ко1О роткое плечо рычага шарнирно соединено с гидравлическим амортизатором, при этом гидравлический амортизатор и рычаг шарнирно закреплены на раме.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Ко 2G4212, кл. A 63 В 21/OG, 1966.
