Устройство для фракционирования фильтратов из листьев растений

Устройство для фракционирования фильтратов из листьев растений

Иллюстрации

Показать все

Реферат

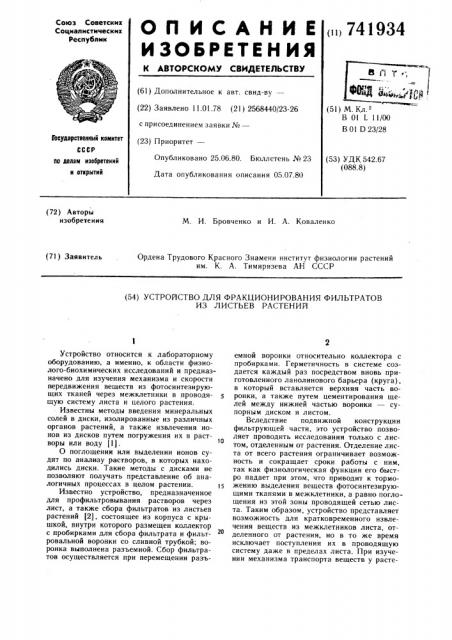

Оп ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистическнх

Реслублик (iii 741934

lj c г (61) Дополнительное к авт. свид-ву— (22) Заявлено 11.01.78 (21) 2568440/23-26 с присоединением заявки №вЂ” (23) Приоритет— (51) М. К .

В 01 L 11/00

В 01 D 23/28

Государственный комитет

СССР

Опубликовано 25.06.80. Бюллетень № 23

Дата опубликования описания 05.07.80 (53) УДК 542.67 (088.8) по делам изобретений и открытий (72) Авторы изобретения

М. И. Бровченко и И. А. Коваленко

Ордена Трудового Красного Знамени институт физиологии растений им. К. А. Тимирязева AH СССР (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ФРАКЦИОНИРОВАНИЯ ФИЛЬТРАТОВ

ИЗ ЛИСТЬЕВ РАСТЕНИЙ

Устройство относится к лабораторному оборудованию, а именно, к области физиолого-биохимических исследований и предназначено для изучения механизма и скорости передвижения веществ из фотосинтезирующих тканей через межклетники в проводящую систему листа и целого растения.

Известны методы введения минеральных солей в диски, изолированные из различных органов растений, а также извлечения ионов из дисков путем погружения их в растворы или воду (1).

О поглощении или выделении ионов судят по анализу растворов, в которых находились диски. Такие методы с дисками не позволяют получать представление об аналогичных процессах в целом растении. 15

Известно устройство, предназначенное для профильтровывания растворов через лист, а также сбора фильтратов из листьев растений (2), состоящее из корпуса с крышкой, внутри которого размещен коллектор с пробирками для сбора фильтрата и фильтровальной воронки со сливной трубкой; воронка выполнена разъемной. Сбор фильтратов осуществляется при перемещении разьемной воронки относительно коллектора с пробирками. Герметичность в системе создается каждый раз посредством вновь приготовленного ланолинового барьера (круга), в который вставляется верхняя часть воронки, а также путем цементирования щелей между нижней частью воронки — супорным диском и листом.

Вследствие подвижной конструкции фильтрующей части, это устройство позволяет проводить исследования только с листом, отделенным от растения. Отделение листа от всего растения ограничивает возможность и сокращает сроки работы с ним, так как физиологическая функция его быстро падает при этом, что приводит к торможению выделения веществ фотосинтезирующими тканями в межклетники, а равно поглощения из этой зоны проводящей сетью листа. Таким образом, устройство представляет возможность для кратковременного извлечения веществ из межклетников листа, отделенного от растения, но в то же время исключает поступления их в проводящую систему даже в пределах листа. При изучении механизма транспорта веществ у расте741934 зз

41 ний важно знать не только количественный состав и природу веществ, выходящих из фотосинтезирующих тканей, но и скорость последующего поступления их в проводящую систему листа и целого растения.

Цель изобретения — улучшение работы устройства за счет возможности проведения исследований из листа, не отделенного от растения.

Это достигается тем, что устройство снабжено закрепленным на крышке редуктором, ведомый вал которого связан с коллектором.

Именно редуктор позволяет точно фиксировать пробирки коллектора против канала в крышке корпуса. Герметичность между листом, упорным диском и верхней частью воронки создается более простым способом, а именно тем, что на нижней и верхней частях разъемной воронки соответственно укреплены эластичные прокладки.

На фиг. 1 изображен продольный разрез общего вида устройства; на фиг. 2— упорный диск и эластичные прокладки на нижней части воронки, вид сверху.

Предлагаемое устройство состоит из фильтровальной разъемной воронки верхней 1 и нижней 2 частей корпуса 3 со съемной крышкой 4, герметично соединяющейся с корпусом с помощью винтов (на фиг. не показаны) и прокладки 5. В нижнюю часть 2 воронки вмонтирован упорный диск 6 с вертикальными отверстиями. В пазах, окружащих упорный диск 6, укреплены эластичные прокладки 7, обеспечивающие герметичность на листе при совмещении их с аналогичными на верхней части 1 воронки. Обе части воронки соединяются между собой с помощью винтовых зажимов

8. Воронка укреплена на крышке, в которой выполнен канал 9 для стока фильтрата в пробирки 10 коллектора 11. Вращение коллектора 11 относительно фильтровальной воронки и канала 9 осуществляется с помощью редуктора 12 посредством рукоятки

13, через ведущую шестерню 14 и ведомую шестерню 15, вал 16 которой связан с коллектором 11. Вакуум в системе создается через штуцер 17 в стенке корпуса.

Устройство работает следующим образом.

На упорный диск 6 помещается опытный лист, к которому винтами 8 прижимается верхняя часть 1 воронки. Затем через штуцер 17 в стенке корпуса 3 создается вакуум на нижней стороне листа, что приводит

30 к профильтровыванию через межклетники листа исследуемого раствора, ранее налитого в верхнюю часть 1 воронки. Выделяюи ийся из листа фильтрат перемещается последовательно через отверстия упорного диска 6 канала 9 в пробирки 10 коллектора

11, вращение которого, для фракционного сбора фильтратов, осуществляется поворотом рукоятки 10 редуктора 12, расположенного на крышке 4. Вращение от рукоятки

13, связанной неподвижно с ведущей шестерней 14 редуктора, передается на ведомую шестерню 15, вал которой связан с коллектором 11.

Осуществление исследований на предлагаемом устройстве позволяет проводить изучение процесса поступления веществ из межклетников в проводящую сеть листа не отделенного от растения, что в итоге приводит к получению новой динамической информации о механизме и скорости последовательного передвижения веществ из проводящей сети листа в проводящую систему всего растения. Проведение исследований с листом, не отделенным от растения, практически не ограничивает продолжительность эксперимента на целом растении.

Предлагаемое устройство дает возможность, наряду с выяснением механизма естественных процессов у растений, использовать его в сельскохозяйственной практике для получения быстрой информации о направлении и скорости передвижения различных биологически-активных соединений, наносимых на листья в посевах.

Формула изобретения

Устройство для фракционирования фильтратов из листьев растений, включающее корпус с крышкой, внутри которого размещен коллектор с пробирками для сбора фильтрата и фильтровальная воронка со сливной трубкой, отличающееся тем, что, с целью улучшения работы устройства за счет возможности проведения исследования на листе, не отделенном от растения, оно снабжено закрепленным на крышке редуктором, ведомый вал которого связан с коллектором.

Источники информации, принятые во внимание при экспертизе

1. Сатклифф Д. Ф. Поглощение минеральных солей растениями. М., Мир., 1964, с. 21.

2. «Р1ап1 physiology, 1971, Хо 3, с. 362.

741934

Составитель О. Чернуха

Редактор С. Суркова Техред К. Шуфрич Корректор М. Коста

Заказ 3349/6 Тираж 809 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП <Патент>, г. Ужгород, ул. Проектная, 4
