Устройство для закатки венчиков маканных изделий на форме
Иллюстрации
Реферат

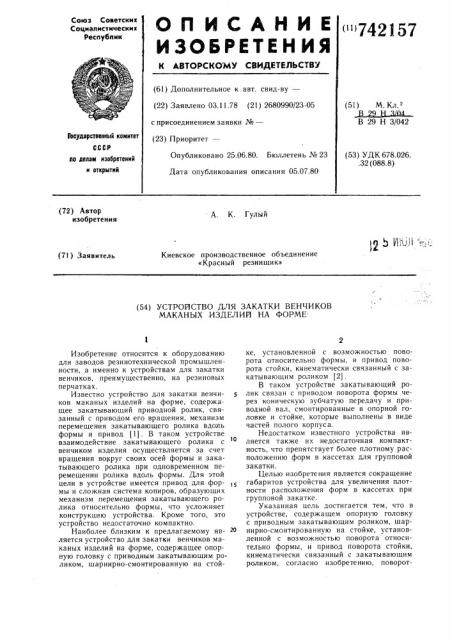

ОП ИСАНИЕ»»у у
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 03.11.78 (21) 2680990/23-05 с присоединением заявки №вЂ” (23) Приоритет— (51) М. К .
В 29 Н 3/042
Государственный комитет
СССР
Опубликовано 25.06.80. Бюллетень № 23
Дата опубликования описания 05.07.80 (53) УДК 678.026..32 (088.8) ао делам изобретений н открытий (72) Автор изобретения
А. К. Гулый
1P g Pi : ij(Киевское производственное объединение
«Красный резинщик» (7I ) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАКАТКИ ВЕНЧИКОВ
МАКАНЫХ ИЗДЕЛИЙ НА ФОРМЕ
Изобретение относится к оборудованию для заводов резинотехнической промышленности, а именно к устройствам для закатки венчиков, преимущественно, на резиновых перчатках.
Известно устройство для закатки венчиков маканых изделий на форме, содержащее закатывающий приводной ролик, связанный с приводом его вращения, механизм перемещения закатывающего ролика вдоль формы и привод (1) . В таком устройстве взаимодействие закатывающего ролика с венчиком изделия осуществляется за счет вращения вокруг своих осей формы и закатывающего ролика при одновременном перемещении ролика вдоль формы. Для этой цели в устройстве имеется привод для формы и сложная система копиров, образующих механизм перемещения закатывающего ролика относительно формы, что усложняет конструкцию устройства. Кроме того, это устройство недостаточно компактно.
Наиболее близким к предлагаемому яв- О ляется устройство для закатки венчиков маканых изделий на форме, содержащее опорную головку с приводным закатывающим роликом, шарнирно-смонтированную на стойке, установленной с возможностью поворота относительно формы, и привод поворота стойки, кинематически связанный с закатывающим роликом (2).
В таком устройстве закатывающий ролик связан с приводом поворота формы через коническую зубчатую передачу и приводной вал, смонтированные в опорной головке и стойке, которые выполнены в виде частей полого корпуса.
Недостатком известного устройства является также их недостаточная компактность, что препятствует более плотному расположению форм в кассетах для групповой закатки.
Целью изобретения является сокращение габаритов устройства для увеличения плотности расположения форм в кассетах при групповой закатке.
Указанная цель достигается тем, что в устройстве, содержащем опорную головку с приводным закатывающим роликом, шарнирно-смонтированную на стойке, установленной с возможностью поворота относительно формы, и привод поворота стойки, кинематически связанный с закатывающим роликом, согласно изобретению, поворот742157
16
Формула изобретения
2$
36 зю
46
4S
56 ная стойка выполнена в виде криволинейной пластины, наружная и внутренняя поверхности которой в горизонтальной плоскости образованы дугами, описанными из лежащих на оси формы центров -кривизны, а закатывающий ролик связан с приводом посредством ременной передачи, ветви которой расположены вдоль боковых кромок поворотной стойки, а также тем, что на поворотной стойке установлены отклоняющие ролики для ветвей ременной передачи.
На фиг. 1 изображено устройство, общий вид; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 1.
Устройство содержит опорную головку 1 с установленным на оси 2 приводным закатывающим роликом 3. Опорная головка 1 установлена с помощью шарнира 4 на стойке 5 и подпружинена (на чертежах не показано) относительно последней. Стойка 5 выполнена в виде криволинейной пластины, наружная и внутренняя поверхности которой в горизонтальной плоскости образованы дугами, описанными из лежащих на оси
Х вЂ” Х формы центров О кривизны. Стойка 5 установлена на шестерне 6 с возможностью поворота вокруг формы 7 с помощью привода (на чертежах не показан), с которым связана через шестерни 6, 8, 9 и 10.
Шестерня 6 установлена на приводном валу 11. Закатывающий ролик 3 установлен с возможностью вращения на оси 2 и связан с приводным валом 11 через ременную передачу и пару шестерен 12 и 13. Ветви ремней 14 ременной передачи установлены на ведущих 15 и ведомых !6 шкивах, последние из которых соединены с закатывающим роликом 3, причем ветви ремней 14 расположены вдоль боковых кромок стойки 5, для чего они огибают установленные на стойке 5 отклоняющие ролики 17.
Все формы 7 закреплены неподвижно на общей раме (на чертежах не показана) для групповой закатки, расположенной в подьемном механизме (на чертежах не показан) устройства для закатки венчиков (на чертежах не показаны).
Стрелками показаны направления движения формы 7 изделия и вращения ведущих
15 и ведомых 16 шкивов.
Устройство работает следующим образом.
Устанавливают кассету с формами 7, несущими подготовленные к закатке изделия
18, например резиновые перчатки, в подьемный механизм в крайнее нижнее положение. Закатывающие ролики при этом прижаты к поверхности формы.
Далее от привода начинается вращаться приводной вал 11, вращение от которого передается через шестерни 12 и 13, ведущий
15 и ведомый 16 шкивы и ремни 14 закатывающему ролику 3, а через шестерни 10, 9, 8 и 6 — стойке 5 с опорной головкой. При этом кассета с формами 7 начинает подниматься с помощью подъемного механизма на высоту закатываемой части изделия 18. Вращение закатывающего ролика 3 в направлении, указанном стрелкой, его обегание вокруг формы 7 и продольное перемещение формы способствуют закатке венчика.
После закатки венчика кассета с формами опускается в крайнее нижнее положение, выключается привод, при этом закатывающее устройство останавливается в строго заданном положении. Кассета с закатанными изделиями перемещается на следующую операцию. Цикл повторяется.
Предлагаемое устройство имеет меньшие габариты, обеспечивает увеличение плотности форм в кассетах, а следовательно, и увеличение выпуска продукции с единицы производственной площади.
1. Устройство для закатки венчиков маканых изделий на форме, содержащее опорную головку с приводным закатывающим роликом, шарнирно-смонтированную на стойке, установленной с возможностью поворота относительно формы и привод поворота стойки, кинематически связанный с закатывающим роликом, отличающееся тем, что, с целью сокращения габаритов устройства для увеличения плотности расположения форм в кассетах при групповой закатке, поворотная стойка выполнена в виде криволинейной пластины, наружная и внутренняя боковые поверхности которой в горизонтальной плоскости образованы дугами, описанными из лежащих на оси формы центров кривизны, а закатывающий ролик связан с приводом посредством ременной передачи, ветви которой расположены вдоль боковых кромок поворотной стойки.
2. Устройство по п. 1, отличающееся тем, что на поворотной стойке установлены отклоняющие ролики для ветвей ременной передачи.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР № 117872, кл. В 29 Н 3/044, 20.08.58.
2. Авторское свидетельство СССР № 469609, кл. В 29 Н 3/04, 09.10.72 (прототип).
742157
A-А
Фиг.2
Составитель И. Буслаева
Редактор О. Кузнецова Техред К. Шуфрич Корректор В. Синицкая
Заказ 3372/14 Тираж 735 Подписное
ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий ! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал Г1ПП «Патент», г. Ужгород, ул. Проектная, 4
