Реферат

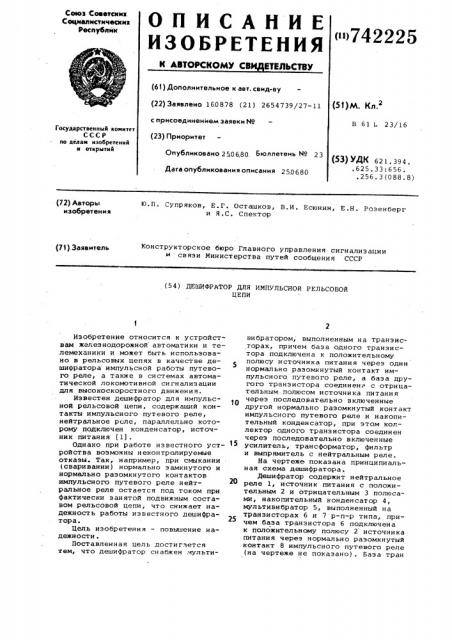

Союз Советских

Сецналксткческих

Респу6лнк

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВ ЕТЕЛЬСТВУ

«»742225 (61) Дополнительное к авт. сеид-ву (22) Заявлено 160878 (21) 2654739/27-11 с присоединением заявки ¹ (23) Приоритет

Опубликовано 250680. Бюллетень № 23

Дата опубликования описания 250680 (51)М. Кл, В 61 (. 23/16

Государственный комитет

СССР по делам изо6ретений и открытий (53) УДК б 2 1. 39 4 . .625.33:656. ,256. 3 (088. 8) (72) Авторы изобретения

Ю.П. Супряков, Е.Г. Осташков, В.И. Есюнин, Е.Н. Розенберг и Я.С. Спектор конструкторское бюро Главного управления сигнализации и связи Министерства путей сообцения СССР (71) Заявитель (5 4 ) ДЕМ1 ФР ATOP ДЛЯ ИМПУЛЬСНОЙ РЕЛ ЬСОВОЙ

ЦЕПИ

Изобретение относится к устройствам железнодорожной автоматики и телемеханики и может быть использовано в рельсовых цепях в качестве дешифратор а импул ьсн ой работы путевого реле, а также в системах автомати чес кой ло комоти в ной си гн ал и э ации для высо коскоростн or o движен и я.

Известен дешифратор для импульсной рельсовой цепи, содержащий контактыы импульсн ого пут евого реле, нейтральное реле, параллельно которому подключен конденсатор, источник питания (1) .

Однако при работе известного устройства возможны неконтролируемые отказы. Так, например, при смыкании (сваривании) нормально замкнутого и нормально разомкнутого контактов импульсного путевого реле нейтральное реле остается под током при фактически занятой подвижным составом рельсовой цепи, что снижает надежность работы известного дешифратора.

Цель изобретения — повышение надежности.

Поставленная цель достигается тем, что дешифратор сн абжен мультивибратором, выполненным на транзис,торах, причем база одного транзистора подключена к положительному полюсу источника питания через один нормально разомкнутый контакт импульсного путевого реле, а база другого транзистора соединен с отрицательным полюсом источника питания через последовательно включенные другой нормально разомкнутый контакт импульсного путевого реле и накопительный конденсатОр, при этом коллектор одного транзистора соединен через последовательно включенные усилитель, трансформатор, фильтр и выпрямитель с нейтральным реле.

На чертеже. показана принципиальная схема дешифратора.

Дешифратор содержит нейтральное реле 1, источник питания с положительным 2 и отрицательным 3 полюсами, накопительный конденсатор 4, мультивибратор 5, выполненный на транзисторах 6 и 7 р-и-р типа, причем база транзистора б подключена к положительному полюсу 2 источника питания через нормально разомкнутый контакт 8 импульсного путевого реле (на чертеже не показано). База тран эистора 7 соединена с отрицательным полюсом 3 источника питания через включенные последовательно нормально разомкнутый контакт 9 импульсного путевого реле и н акопительный конденсатор 4 . Параллельно н акопительному конденсатору .4 подключен усилитель 10, выполненный на транзисторе типа П-р- n, включенном по схеме с обшим эмкттером. База транзистора усилителя 10 через резистор

11 соединена с коллектором транзистора б мультивибратора 5. Коллектор транзистора 10 через трансформатор

12, фильтр 13 и выпрямитель 14 соединены с нейтральным реле 1, при этом параллельно реле 1 подключен конденсатор 15.

Дешифратор содержит также резисторы 16, 17, 18, 19, 20, 21 и конденсаторы 22, 23, 24, 25.

Дешифратор работает следующим образом.

Импульсное путевое реле периодически протягивает и отпускает якорь под действием сигналов из рельсовой цепи . При срабатывании импульсного путевого реле база транзистора б мульти вибратор а 5 соедин яется с полюсом 2 источника питания вследствие замыкания контакта 8. При этом транзистор б закрывается и остается в этом coñòoëíèè до тех пор, пока импульсное путевое реле не отпустит свой якорь. Одновременно вследствие замыкания контакта 9 происходит заряд накопительного конденсатора 4 по цепи полюса 2 источника питания через и рехоц эмиттер-база транзистора 7, контакт 9 к полюсу 3 источника питания. Транзистор 7 находится в открытом состоянии на время закрытого состояния транзистора 6.

Транзистор усилителя 10 прк указанном состоянии транзистора б закрыт .

После отпадания якоря кмпульсного путевого реле заторможенный ранее мульти вибратор 5 н ачин ает работать, при этом с коллектора транзистора б на базу транзистора усилителя 10 поступает переменное напряжение высокой частоты, которое им усиливается. Питание,транзистора усилителя 10 осуществляет накопительный конденсатор 4. Усиленное переменное напряжение через трансформатор

12, фильтр 13, который может быть выполнеч на основе индуктивно связанных контуров, и выпрямитель 14 питает нейтральное реле 1. Реле 1 притягивает свой якорь и продолжает удерживать его вследствие замед ления за счет конденсатора 15 при нормальной импульсной работе импульсного путевого реле. При нарушении нормальной импульсной работы импульсного путевого реле, а также при возникновении различных неисправностей в схеме предлагаемого устройства, реле 1 отпускает свой якорь. Так, например, в случае эалипания контакта 9 импульсного путевого реле, вследствие достаточно большой величины емкости накопительного конденсатора 4 потенциал базы транзистора 7 мультивибратора 5 после заряда конденсатора 4 устанавливается примерно постоянным и транзистор 7 удерживается открытым. Это затормаживает мультивибратор 5, и реле 1 отпускает свой якорь. Защиту от параэитной генерации усилителя

10 на транзисторе при обрыве его базы обеспечивает фильтр 13. При одновременном обрыве конденсатора

4 и эалипании контакта 9 изменяется частота мультивибратора 5, так как параллельно базовому резистору 18 транзистора 7 подключается активное сопротивление первичной обмотки трансформатора 12.

Формула из обрет ени я

Дешифратор для импульсной рельсовой цепи, содержащий контакты импульсного путевого реле, нейтральное реле, параллельно которому подключен конденсатор, накопительный конденсатор, источник питания, о т л и ч а ющ к и с я тем, что, с целью повышени я надежности, он снабжен мультивибратором, выполненным на транзисторах, причем база одного транзистора подключена к положительному полюсу источника питания через один нормально разомкнутый контакт импульсного путевого реле, а база другого транзистора соединена с отрицательным полюсом источника питания через последовательно включенные другой нормально разомкнутый контакт импульсного путевого реле и накопительный конденсатор, при этом коллектор одного транзистора соединен через последовательно включенные усилитель, трансформатор, фильтр и выпрямитель с нейтральным реле °

Источники информации, принятые во внимание при экспертизе

1. Степанов Н.М. Повышение надежности схем кодирования рельсовых цепей. — Автоматика, телемеханика и связь, 1974, Р 1, с. 3-6.

742225

Заказ 3378/16 Тираж 56 7

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подпи сн ое

Филиал ППП Патент, г. ужгород, ул. Проектная, 4

Составитель Э. Кондратенко

Редактор Н. Козлова Техред N.Петко Корректор Н. Григорук
