Реферат

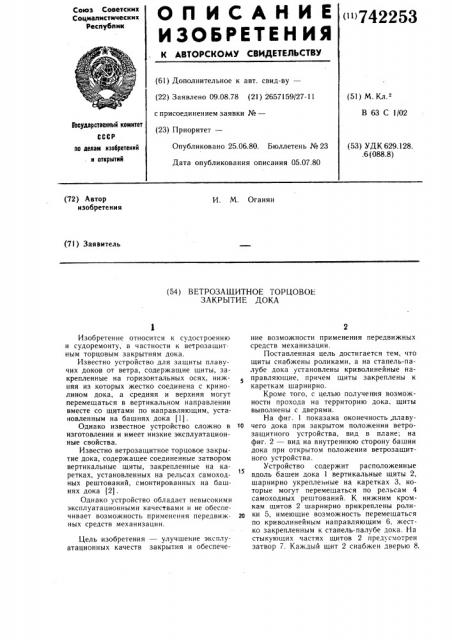

Оп ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик п1 742253 (61) Дополнительное к авт. свид-ву— (22) Заявлено 09.08.78 (21) 2657159/27-11 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

В 63 С 1/02

Гасударствеииый комитет

СССР

Опубликовано 25.06.80. Бюллетень № 23 (53) УДК 629.128..6 (088.8) ll0 делам изооретеиий . и открытий

Дата опубликования описания 05.07.80 (72) Автор изобретения

И. М. Оганян (71) Заявитель (54) ВЕТРОЗАЩИТНОЕ ТОРЦОВОЕ

ЗАКРЫТИЕ ДОКА

Изобретение относится к судостроению и судоремонту, в частности к ветрозащитным торцовым закрытиям дока.

Известно устройство для зашиты плавучих доков от ветра, содержащие щиты, закрепленные на горизонтальных осях, нижняя из которых жестко соединена с кринолином дока, а средняя и верхняя могут перемешаться в вертикальном направлении вместе со шитами по направляющим, установленным на башнях дока (1) .

Однако известное устройство сложно в изготовлении и имеет низкие эксплуатационные свойства.

Известно ветрозащитное торцовое закрытие дока, содержащее соединенные затвором вертикальные щиты, закрепленные на каретках, установленных на рельсах самоходных рештований, смонтированных на башнях дока (2).

Однако устройство обладает невысокими эксплуатационными качествами и не обеспечивает возможность применения передвижных средств механизации.

Цель изобретения — улучшение эксплуатационных качеств закрытия и обеспечение возможности применения передвижных средств механизации.

Поставленная цель достигается тем, что щиты снабжены роликами, а на стапель-палубе дока установлены криволинейные направляющие, причем щиты закреплены к кареткам шарнирно.

Кроме того, с целью получения возможности прохода на территорию дока, шиты выполнены с дверями.

На фиг. 1 показана оконечность. плаву1о чего дока при закрытом положении ветрозащитного устройства, вид в плане; на фиг. 2 — вид на внутреннюю сторону башни дока при открытом положении ветрозащитного устройства.

Устройство содержит расположенные вдоль башен дока 1 вертикальные щиты 2, шарнирно укрепленные на каретках 3, которые могут перемещаться по рельсам 4 самоходных рештований. К нижним кромкам щитов 2 шарнирно прикреплены ролики 5, имеющие возможность перемешаться по криволинейным направляющим 6, жестко закрепленным к стапель-палубе дока. На стыкуюших частях щитов 2 предусмотрен затвор 7. Каждый щит 2 снабжен дверью 8.

742253

Формула изобретения фиг.1 для прохода людей на территорию дока, огороженную шитами.

Устройство работает следующим образом.

После постановки судна в док каретки 3 со щитами 2 перемещаются по рельсам 4 самоходных рештований; при приближении кареток 3 со щитами 2 к оконечности дока ролики 5 перемещают щиты 2 по криволинейной направляющей 6 до полного их смыкания; щиты 1 фиксируются затвором 7.

При необходимости проникнуть на территорию дока, огороженную щитами 2, открывают дверь 8.

При открывании закрытия размыкается затвор 7, и каретки 3 со щитами 2 перемещаются по рельсам 4 самоходных рештований до исходного положения, в это время ролики 5, двигаясь по криволинейным направляющим 6, поворачивают щиты2 до тех пор, пока они не займут свое первоначальное положение.

Технико-экономические преимущества предлагаемого устройства заключаются в 20 снижении стоимости строительства и эксплуатационных расходов.

1. Ветрозащитное торцовое закрытие дока, содержащее соединенные затвором вертикальные щиты, закрепленные на каретках, установленных на рельсах самоходных рештований, смонтированных на башнях дока, отличающееся тем, что, с целью улучшения эксплуатационных качеств закрытия и обеспечения возможности применения передвижных средств механизации, щиты снабжены роликами, а на стапель-палубе дока установлены криволинейные направляющие, причем щиты закреплены к кареткам шарнирно.

2. Устройство по п. 1, отличающееся тем, что, с целью получения возможности прохода на территорию дока, щиты выполнены с дверями.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 486953, кл. В 63 С 1/02, 1973.

2. Авторское свидетельство СССР

¹ 539807, кл. В 63 С 1)02, 1975 (прототип).
