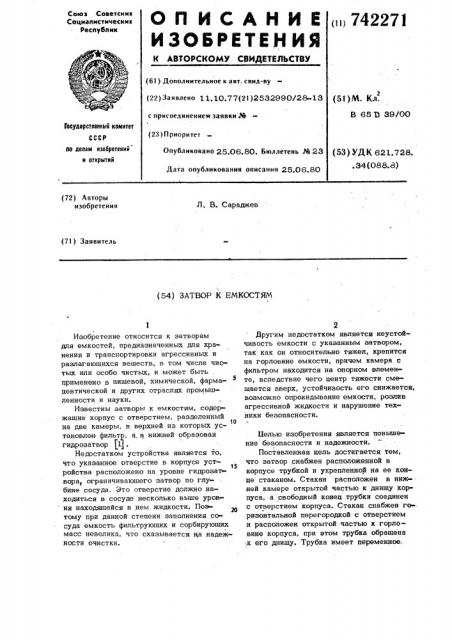

Союз Советскик

Социалистическик

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛВСТВУ (i>I 742271

l

/ г (6! ) Дополнительное к авт. саид-ву (22) Заявлено 1 1. 10.77(21)2532990/28-13 с присоединением заявки М (23) Приоритет

Опубликовано 25.06.80. Бюллетень М 23

Дата опубликования описания 25.06.80 (5! )М. Кл.

В 65 Э 39/00

Государственный комитет но делам изобретений н открытий (53) УДК 621.728.. 34(088. 8) (72) Авторы изобретения

Л, В. Сараджев (71) Заявитель (54) ЗАТВОР К ЕМКОСТЯМ

Изобретение относится к затворам для емкостей, предназначенных для хранения и транспортировки агрессивных и разлагающихся веществ, в том числе чистых или особо чистых, и может быть, применено в пищевой, химической, фарма5 цевтической и других отраслях промышленности и науки.

Известны затворы к емкостям, содержащие корпус с отверстием, разделенный о на две камеры, в верхней из которых установлен. фильтр, а, в нижней образован гидроэатвор (1) .

Недостатком устройства является то, что указанное отверстие в корпусе устт5 ройства расположено На уровне гидрозатвора, ограничивающего затвор по глубине сосуда. Это отверстие должно находиться в сосуде несколько выше уровня находящейся в нем жидкости. Поэтому при данной степени заполнения сосуда емкость фильтрующих и сорбирующих масс невелика, что сказывается на надежности очистки.

Другим недостатком является неустойчивость емкости с указанным затвором, так как он относительно тяжел, крепится на горловине емкости, причем камера с фильтром находится на опорном элементе, вследствие чего центр тяжести смещается вверх, устойчивость его снижается, возможно опрокидывание емкости, розлив агрессивной жидкости и нарушение техники безопасности.

Целью изобретения является повышение безопасности и надежности.

Поставленная цель достигается тем, что затвор снабжен расположенной в корпусе трубкой и укрепленной на ее конце стаканом. Стакан расположен в нижней камере открытой частью к днищу корпуса, а свободный конец трубки соединен с отверстием корпуса. Стакан снабжен горизонтальной перегородкой с отверстием и расположен открытой частью к горловине корпуса, при этом трубка обращена

:,к его днищу. Трубка имеет переменное.

7422

40 сечение, а в нижней части выполнена расширяющейся.

На фиг. 1 -3 представлены примеры вариантов затвора к емкостям.

Они содержат следующие общие элементы: корпус 1 с верхним опорным элементом 2, разделенный на две камерьп верхнюю, сухую, камеру сорбции и фильтрации 3 и нижнюю,. мокрую, сорбционную камеру 4. В сорбционной камере 4 предусмотрен гидрозатвор, а внутренняя полость его сообщается по каналу 5 с внутренней полостью запираемой емкости через отверстие 6 в стенке корпуса, расположенное непосредственно под опор- 15 ным элементом 2.

На фиг. 1 изображен первый вариант исполнения затвора к емкостям. В корпусе 1 гидрозатвор образован не доходящим до дна стаканом 7, от которого вверх через поперечную перегородку 8 пропущена трубка 9, прикрепленная вверху к краям отверстия 6 в корпусе 1.

Стакан 7 фиксирован в корпусе 1 располагаемыми по окружности вмятинами 10 или внутренними приливами, так как запорное устройство выполняют преимушест венно из стекла.

На фиг. 2 изображен другой вариант, в котором канал, сообщающий внутреннюю полость гидрозатвора с внутренней полостью сосуда, образован стаканом 11, верхний край которого присоединен к корпусу 1 между опорным элементом 2 и отверстием 6. От дна стакана вниз опущена образующая гидрозатвор трубка

12, а в середине стакана укреплена перегородка с отверстием 13, идентичная перегородке 8 на фиг. 1, отделяю щая сухую камеру 3 от мокрой 4.

На фиг. 3 изображен затвор, в котором сухая и мокрая камеры ограничены трубкой переменного сечения 14. Трубка имеет нижнюю цилиндрическую часть

15, образующую с корпусом 1 гидрозатвор45 затем расширяющуюся среднюю часть 16, практически перегораживающую сухую камеру 3 от мокрой 4, оставляя только зазор для прохода тары, и верхнюю трубку меньшего сечения 17, подсоединенную к отверстию 6.

При использовании затвор устанавливается в горловине запираемой емкости так, что весь он оказывается внутри емкости. При повышении наружного давления газ извне попадает в запорное уст71

4 ройство сверху и последовательно прохо; дит находящийся в сухой камере 3 фильтр и сорбент и через отверстие в перегородке поступает в гидрозатвор, залитый сорбентом.

Затем по каналу, соединяющему гидрозатвор с отверстием в стенке корпуса, очищенный ггз поступает внутрь емкости.

Давление внутри нее сравнивается с наружным, вследствие чего стенки его не испытывают дополнительных напряжений.

Объем корпуса запорного устройства используется полностью для очистки и обезвреживания газов. Кроме того, опу-.. шенное внутрь, оно придает емкости гораздо большую устойчивость, чем затвор, взятый за прототип, повышая безопасность работы.

Другое преимушеств нового устройства — простота изготовления, технологичность нового затвора. Все эти качеств ва сообщают новому затвору надежность его эксплуатации.

Формула изобретения

1. Затвор к емкостям, содержащий корпус с отверстием, разделенный на две камеры, в верхней из которых установлен фильтр, а в нижней образован гидрозатвор, отличающийся тем, что, с целью повышения безопасности и надежности, он снабжен расположенной в корпусе трубкой и укрепленным на ее конце стаканом.

2. Затвор по и. 1, о т л и ч а юш и и с я тем, что стакан расположен в нижней камере открытой частью к днищу корпуса, а свободный конец трубки соединен с отверстием корпуса.

3.Затвор по и. 1, о.т л и ч а ю щ и йс я тем, что стакан снабжен горизонтальной перегородкой с отверстием и расположен открытой частью к горловине корпуса, при этом трубка обращена к его днищу.

4. Затвор по п . 1. о т л и ч а юш и и с я тем, что трубка имеет переменное сечение, а в нижней части выполнена расширяющейся.

Источники информации, принятые во внимание при экспертизе

1. Патент Италии N. 873816, кл. В 65 Э, опублик. 1969.
