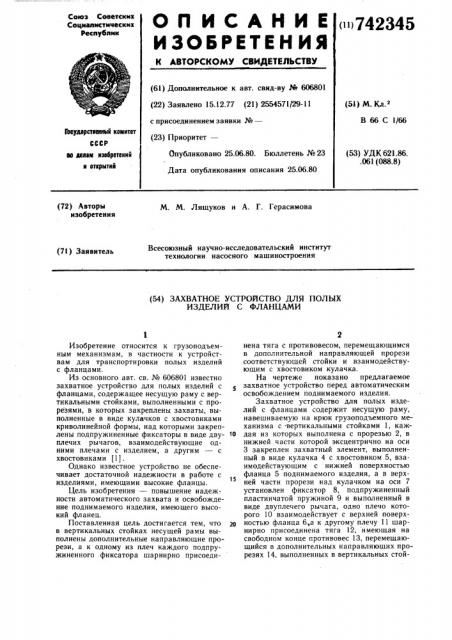

О П И С А Н И Е (1)742345

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублик (61) Дополнительное к авт. свид-ву ¹ 606801 (22) Заявлено 15.12.77 (21) 2554571 29-11 с присоединением заявки № (23) Приоритет—

Опубликовано 25.06.80. Бюллетень № 23

Дата опубликования описания 250680 (51) М. Кл 2

В 66 С 1/66

Гвнуднрственный квинтет

СССР (53) УДК 621.86. .061 (088.8) an ваннам нзебретеннй н нтхрытнй (72) Авторы изобретения

М. М. Лящуков и А. Г. Герасимова

Всесоюзный научно-исследовательский институт технологии насосного машиностроения (71) Заявитель (54) ЗАХВАТНОЕ УСТРОЙСТВО ДЛЯ ПОЛЫХ

ИЗДЕЛИЙ С ФЛАНЦАМИ

Изобретение относится к грузоподъемным механизмам, в частности к устройствам для транспортировки полых изделий с фланцами.

Из основного авт. св. № 606801 известно захватное устройство для полых изделий с фланцами, содержащее несущую раму с вертикальными стойками, выполненными с прорезями, в которых закреплены захваты, выполненные в виде кулачков с хвостовиками криволинейной формы, над которыми закреплены подпружиненные фиксаторы в виде двуплечих рычагов, взаимодействующие одними плечами с изделием, а другим — с хвостовиками (1).

Однако известное устройство не обеспечивает достаточной надежности в работе с изделиями, имеющими высокие фланцы.

Цель изобретения — повышение надежности автоматического захвата и освобождение поднимаемого изделия, имеющего высокий фланец.

Поставленная цель достигается тем, что 2о в вертикальных стойках несущей рамы выполнены дополнительные направляющие прорези, а к одному из плеч каждого подпружиненного фиксатора шарнирно присоединепа тяга с противовесом, перемещающимся в дополнительной направляющей прорези соответствующей стойки и взаимодействующим с хвостовиком кулачка.

На чертеже показано предлагаемое захватное устройство перед автоматическим освобождением поднимаемого изделия.

Захватное устройство для полых изделий с фланцами содержит несущую раму, навешиваемую на крюк грузоподъемного механизма с -вертикальными стойками 1, каждая из которых выполнена с прорезью 2, в нижней части которой эксцентрично на оси

3 закреплен захватный элемент, выполненный в виде кулачка 4 с хвостовиком 5, взаимодействующим с нижней поверхностью фланца 5 поднимаемого изделия, а в верхней части прорези над кулачком на оси 7 установлен фиксатор 8, подпружиненный пластинчатой пружиной 9 и выполненный в виде двуплечего рычага, одно плечо которого 10 взаимодействует с верхней поверхностью фланца 6,а к другому плечу 11 шарнирно присоединена тяга 12, имеющая на свободном конце противовес 13, перемещающийся в дополнительных направляющих прорезях 14, выполненных в вертикальных стой742345

Составитель И. Нарышкина

Редактор Н. Козлова Техред К. Шуфрич Корректор М. Вигула

Заказ 3388/23 Тираж 932 Подписное

11НИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4 ках 1, и взаимодействующий с хвостовиком 5 кулачка 4.

Устройство работает следующим образом.

При опускании устройства кулачок 4, взаимодействуя с фланцем 6 изделия, проскакивает фланец 6, поворачиваясь вокруг оси 3, и занимает горизонтальное положение. Устройство готово к подъему изделия, Для освобождения от изделия устройство опускается, и плечо 10 фиксатора 8, взаимодействуя с верхней поверхностью фланца 6 изделия, поворачивается на оси 7, преодолевая сопротивление пластинчатой пружины 9. При этом плечо 11, связанное тягой 12 с противовесом 13, воздействует противовесом 13 на хвостовик 5 кулачка 4 и поворачивает его в вертикальное положение, освобождая тем самым устройство от изделия.

Использование предлагаемого устройства позволит автоматически освобождаться от изделий, имеющих фланцы с высокими вертикальными стенками, при сокращении в

2 раза времени на перегрузку изделия и улучшений условий труда.

Формула изобретения

Захватное устройство для полых изделий с фланцами по основному авт. св. № 606801, отличающееся тем, что, с целью

1в повышения надежности автоматического захвата и освобождения поднимаемого изделия, имеющего высокий фланец, в вертикальных стойках несущей рамы выполнены дополнительные направляющие прорези, а к одному из плеч каждого подпружиненного фиксатора шарнирно присоединена тяга с противовесом, перемещающимся в дополнительной направляющей прорези соответствующей стойки и взаимодействующим с хвостовиком кулачка.
