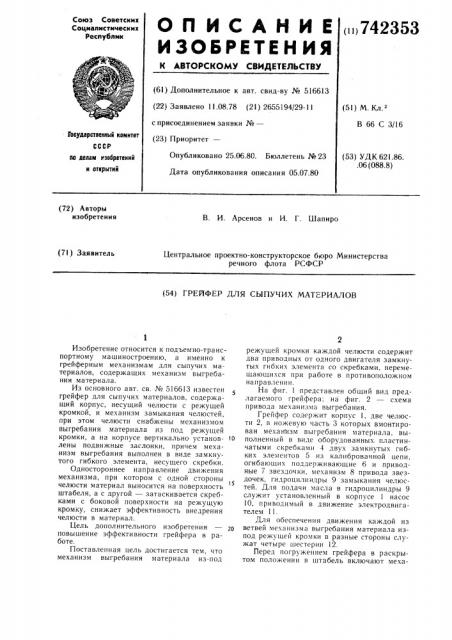

О П И С А Н И Е 742353

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву № 516613 (22) Заявлено 11.08.78 (21) 2655194/29-11 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 25.06.80. Бюллетень ¹ 23

Дата опубликования описания 05.07.80 (51) М. Кл.2

В 66 С 3/16

Государственный комитет

СССР (53) УДК 621.86..06 (088.8) но денем изооретений н открытий (72) Авторы изобретения

В. И. Арсенов и И. Г. Шапиро (71) Заявитель

Центральное проектно-конструкторское бюро Министерства речного флота РСФСР (54) ГРЕЙФЕР ДЛЯ СЫПУЧИХ МАТЕРИА,ЛОВ

Изобретение относится к подъемно-транспортному машиностроению, а именно к грейферным механизмам для сыпучих материалов, содержащих механизм выгребания материала.

Из основного авт. св. № 516613 известен грейфер для сыпучих материалов, содержащий корпус, несущий челюсти с режущей кромкой, и механизм замыкания челюстей, при этом челюсти снабжены механизмом выгребания материала из под режущей кромки, а на корпусе вертикально установ- 10 лены подвижные заслонки, причем механизм выгребания выполнен в виде замкнутого гибкого элемента, несущего скребки.

Одностороннее напра вление движения механизма, при котором с одной стороны челюсти материал выносится на поверхность

15 штабеля, а с другой — затаскивается скребками с боковой поверхности на режущую кромку, снижает эффективность внедрения челюсти в материал.

Цель дополнительного изобретения повышение эффективности грей фера в работе.

Поставленная цель достигается тем, что механизм выгребания материала из-под режущей кромки каждой челюсти содержит два приводных от одного двигателя замкнутых гибких элемента со скребками, перемещающихся при работе в противоположном направлении.

На фиг. 1 представлен общий вид предлагаемого грейфера; на фиг. 2 — схема привода механизма выгребания.

Грейфер содержит корпус 1, две челюсти 2, в ножевую часть 3 которых вмонтирован механизм выгребания материала, выполненный в виде оборудованных пластинчатыми скребками 4 двух замкнутых гибких элементов 5 из калиброванной цепи, огибаюших поддерживающие 6 и приводные 7 звездочки, механизм 8 привода звездочек, гидроцилиндры 9 замыкания челюстей. Для подачи масла в гидроцилиндры 9 служит установленный в корпусе 1 насос !

О, приводимый в движение электродвигателем 1 l.

Для обеспечения движения каждой из ветвей механизма выгребания материала изпод режущей кромки в разные стороны служат четыре шестерни 12.

Перед погружением грейфера в раскрытом положении в штабель включают меха742353 низм выгребания материала, который посредством двух замкнутых гибких элементов 5, оборудованных скребками 4, освобождает пространство под ножевой частью 3 челюстей 2. После погружения ножевой части 3 челюстей 2 на требуемую глубину включают гидроцилиндры замыкания челюстей.

После смыкания челюстей грейфер поднимают и переносят к месту разгрузки.

Использование изобретения позволит более эффективно, чем в известном грейферном механизме, предотвращать затаскивание материала под режущую кромку и тем самым снизить сопротивление зачерпыванию.

Формула изобретения

Грейфер для сыпучих материалов по авт. св. № 516613, отличающийся тем, что, с целью повышения эффективности грейфера в работе, механизм выгребания материала изпод режущей кромки каждой челюсти со10 держит два приводных от одного двигателя замкнутых гибких элемента со скребками, перемещающихся при работе в противоположном направлении.

742353

Составитель В. Стрекалов

Редактор Н. Козлова Техред К. Шуфрич Корректор М. Вигула

Заказ 3388/22 Тираж 932 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

I 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
