Устройство для подвода энергии к грузозахватному органу крана

Устройство для подвода энергии к грузозахватному органу крана

Иллюстрации

Показать все

Реферат

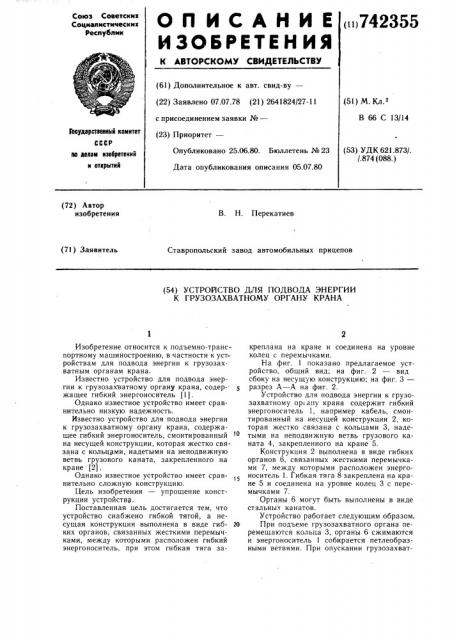

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик 742355

Ф г . (61) Дополнительное к авт. свид-ву— (22) Заявлено 07.07.78 (21) 2641824/27-11 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

В 66 С 13/14

Гааудерстееииый каиитет

СССР (53) УДК 621.873/.

/.874 (088.) Опубликовано 25.06.80. Бюллетень № 23

Дата опубликования описания 05.07.80 ла лелем изааретеиий и аткрытий (72) Автор изобретения

В. Н. Перекатиев (71) Заявитель

Ставропольский завод автомобильных прицепов (54) УСТРОИСТВО ДЛЯ ПОДВОДА ЭНЕРГИИ

К ГРУЗОЗАХВАТНОМУ ОРГАНУ КРАНА

Изобретение относится к подъемно-транспортному машиностроению, в частности к устройствам для подвода энергии к грузозахватным органам крана.

Известно устройство для подвода энергии к грузозахватному органу крана, содержащее гибкий энергоноситель (1) .

Однако известное устройство имеет сравнительно низкую надежность.

Известно устройство для подвода энергии к грузозахватному органу крана, содержащее гибкий энергоноситель, смонтированный на несущей конструкции, которая жестко связана с кольцами, надетыми на неподвижную ветвь грузового каната, закрепленного на кране (2) .

Однако известное устройство имеет сравнительно сложную конструкцию.

Цель изобретения — упрощение конструкции устройства.

Поставленная цель достигается тем, что устройство снабжено гибкой тягой, а несущая конструкция выполнена в виде гиб- 20 ких органов, связанных жесткими перемычками, между которыми расположен гибкий энергоноситель, при этом гибкая тяга закреплана на кране и соединена на уровне колец с перемычками.

На фиг. 1 показано предлагаемое устройство, общий вид; на фиг. 2 — вид сбоку на несущую конструкцию; на фиг. 3— разрез А — А на фиг. 2.

Устройство для подвода энергии к грузозахватному ор ану крана содержит гибкий энергоноситель 1, например кабель, смонтированный на несущей конструкции 2, которая жестко связана с кольцами 3, надетыми на неподвижную ветвь грузового каната 4, закрепленного на кране 5.

Конструкция 2 выполнена в виде гибких органов 6, связанных жесткими перемычками 7, между которыми расположен энергоноситель 1. Гибкая тяга 8 закреплена на кране 5 и соединена на уровне колец 3 с перемычками 7.

Органы 6 могут быть выполнены в виде стальных канатов.

Устройство работает следующим образом.

При подъеме грузозахватного органа перемещаются кольца 3, органы 6 сжимаются и энергоноситель 1 собирается петлеобразными ветвями. При опускании грузозахват742355

Формула изобретения

4 иг. Г

Фиг. 3

Are, 1

Составитель A. Гедеонов

Редактор Н. Козлова Техред К. Шуфрич Корректор М. Вигула

Заказ 3388/22 Тираж 932 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 ного органа кольца 3 раздвигаются на длину тяги 8 и конструкция 2 с энергоносителем приобретает форму синусоиды.

Устройство для подвода энергии к грузозахватному органу крана, содержащее гибкий энергоноситель, смонтированный на несущей конструкции, которая жестко связана с кольцами, надетыми на неподвижную ветвь грузового каната, закрепленного на кране, отличающееся тем, что, с целью упрощения конструкции, оно снабжено гибкой тягой, а несущая конструкция выполнена в виде гибких органов, связанных с жесткими перемычками, между которыми расположен гибкий энергоноситель, при этом гибкая тяга закреплена на кране и соединена на уровне колец с перемычками.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 571426, кл. В 66 С 13/12, 1976.

2. Авторское свидетельство СССР № 442140, кл. В 66 С 13/12, 1972 (прототип).
