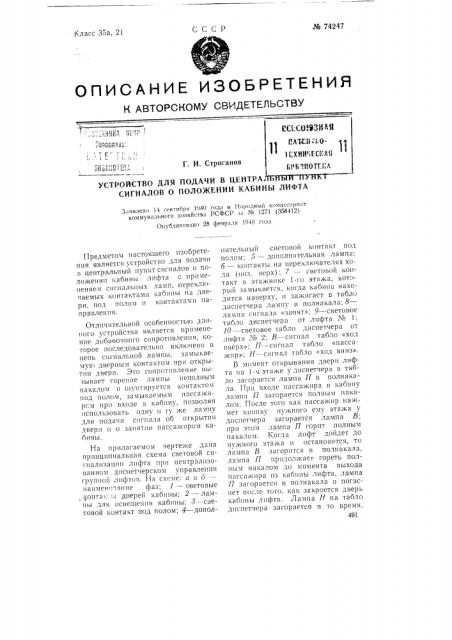

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ЕОЫОВЗН ч Я

Лл й>1 L .i(,;:1(п У8

1 РАТ4:И.1 О1 ЕХ НИ ЕС11 А>1

Г И Строганов

Б11Б GLOTT.1;(ПОДАЧИ В ЦЕНТРА

УСТРОЙСТВО ДЛЯ

СИГНАЛОВ О

ПОЛОЖЕНИИ КАБИНЫ ЛИФТА

За>(влево 14 сенгнбри 1 .140 года в Народный комиссариат коммунального хозяйства РСФСР аа № !271 (358412) Опубликовано 28 феврали 19411 года

Предметом иастояшего изобретения является устройство для подачи в центральный пункт сигналов о положении кабины лифта с применением сип(альиых ламп, переключаемых контактами кабины на двери, под попом и контактами направления.

Отличительной особенностью данного устройства является ((pl»(el(eние добавочного сопротивления, которое последовательно вклки(еио в цепь сигнальной лампы, замыкаемую дверным контактом при открытии двери. Это сопротивление вызывает горение лампы непопиым накалом и гиу(ггируется контактом иод полом, замыкаемым пяссажирсм при входе в кабину, позволяя использовать одну 1(ту же,пампу для подачи сигнала об открытии двери ll о занятии пассажиром кабин.(.

На прилагаемом черте>ке дана принципиальная схема световой сигнализации лифта при централизованном диспетчерском управлении группой лифтов. На схеме: а и б-наимсно яиие фаз; 1 — световые, контак:и двереи кабины; 2 — лампы дл» освешеиия кабины; 8 — световой контакт под полом; 4 — дополиительный световой контакт под полом; 5 — дополнительная лампа; б — контакты на переключателях хода (ииз, верх); 7 — — световой контакт в этажнике 1-го этажа, который замыкается, когда кабина находится наверху, и зажигает в табло диспетчера лампу в полнакала; 8— лампа сигналя «занят»; 9 — световое табло диспетчера от лифта ¹ 1;

l0 †светов табло диспетчера от лифта % 2;  †сигн табло «ход вверх»; П--сигнал табло «пассажир»; FF — -сигнал табло «ход вниз».

В момент открывания двери лифта иа 1-и этаже у диспетчера в табло загорается лампа П в полнакала. При входе пассажира в кабину лампа П загорается полным накалом. После того как пассажир нажмет кнопку нужного ему этажа у диспетчера загорается лампа В; при этом лампа П горит полным накалом. 1:,огда лифт дойдет до нужного этажа ll остановите>1, то лампа В загорится в полнакала, лампа П продолжает гореть пол»I u(накалом до момента выхода пассажира из кяоииы лифта, лампа

П загорается в полнакала и погасиег после того. как закроется дверь кабины лифта. Лампа Н на табло диспетчера загорается в то время, 491 ГО 7424/ когда л фт опускается вниз по вызову диспетчера.

Предмет изобрет ния

Устройство для подачи в центральный пункт сигналов о положении кабины лифта с применением сигнальных ламп, переключаемых дверными и подпольными контактами и контактами направления, о тлп ча ющееся тем, что, с целью

OTII. Редактор М. М. Лкишин

Ф2 использования одной и той же лампы для подачи сигнала оо открытии двери и о занятии пассажиром кабины, в цепь сигнальной лампы, замыкаемой дверным контактом при открытии двери, последовательно вклк)чается добавочное сопротивление, вызывающее горение лампы неполным накалом и шунтированное подпольным контактом, замыкаемым пассажиром. редактор Г. я. Румянцев
