эй 74261

СССР

Класс 45е, 47

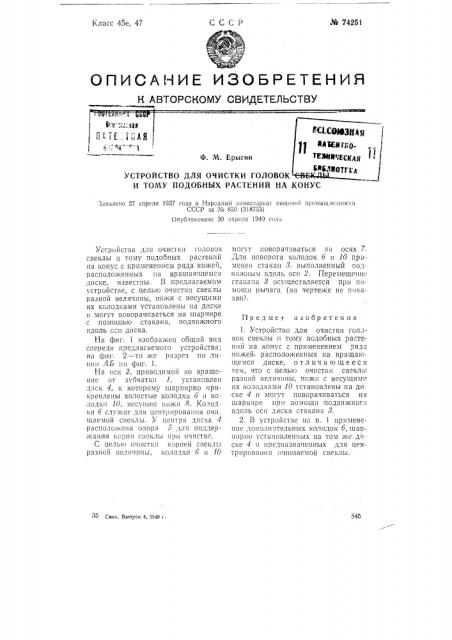

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И ТОМУ ПОДОБНЫХ РАСТЕНИЙ НА КОНУС

Заявлено 27 апреля 1937 года в Народный комиссариат пищевой промышяе:зпос п

CCCP за ЛЪ 830 (318753) Опуб.як»вано 30 апреля 1949 гол-I могут поворачиваться на осях 7.

Дчя поворота колодок б и 10 применен стакан 3, выполненный подвижным вдоль оси 2. Перемещение стака11а 3 осуществляется при помощи рычага (на чертеже не показан).

Предмет изобретения

3о своа, Выпуск 4, 1949 г.

Устройства « III ov»cTI II свеклы и тому подобных растений на конус с применением ряда ножей, расположенных на врашакгщемся диске, известны. В предлагаемом устройстве, с целью очистки свеклы разной величины, ножи с несущими их колодками установлены на диске и могут поворачиваться на шарчире с помощью стакана, подвижного вдоль о"и диска.

На фиг. 1 изображен общий вид спереди предлагаемого устройства; на фиг. 2 — то же разрез по лии|ш АБ па фиг, 1.

На оси 2, приводимой во вращение от зубчатки 1, установлен диск 4, к которому шарнирно прикреплены холостые колодки 6 и ко. лодки 10, несущие ножи 8. Колодки б служат для цент1и1рования очи.

1цаемой свеклы. У центра диска 4 расположена опора б для поддержания корня свеклы и»и очистке.

С целью о шстки корней свеклы разнои I387ilrIIIIILI, ко чолуки б ч

1. Устройство для очистки головок свеклы и тому подобных растений на конус с применением ряда ножей, расположенных на вращающемся диске, о т л и ч а ю щ е е с я тем, что с целью очистки свеклы разной величины, ножи с несущими их колодками 10 установлены на ди ске 4 и могут поворачиваться на шарнире при помощи подвижного вдоль оси диска стакана 8, 2. В устройстве по п. 1 применение доно;и1ительных колодок б, шарнирно установленных на том же диске 4 и предназначенных для цечтрироваиия очшпаемой свеклы.
