Узел крепления оконной коробки в проеме стены
Иллюстрации
Реферат

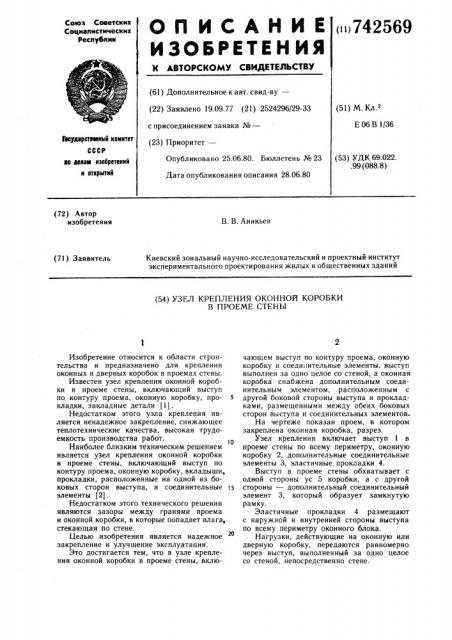

ОП КСАН ИЕ
ИЗОБРЕТЕН ИЯ N АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советски и
Соцкалмстмческиа
Республик (>742569 (61) Дополнительное к авт. свид-ву— (22) Заявлено 19.09.77 (21) 2524296/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.з
Е 06 В 1/36
Гееудлрстееинмй комитет
СССР (53) УДК 69.022..99 (088.8) Опубликовано 25.06.80. Бюллетень № 23
Дата опубликования описания 28.06.80 ао делан изобретений и открытий (72) Автор изобретения
В. В. Аникьев
Киевский зональный научно-исследовательский и проектный институт экспериментального проектирования жилых и общественных зданий (71) Заявитель (54) УЗЕЛ КРЕПЛЕНИЯ ОКОННОЙ КОРОБКИ
В ПРОЕМЕ СТЕНЫ
Изобретение относится к области строительства и предназначено для крепления оконных и дверных коробок в проемах стены.
Известен узел крепления оконной коробки в проеме стены, включающий выступ по контуру проема, оконную коробку, про- 5 кладки, закладные детали (1) .
Недостатком этого узла крепления является ненадежное закрепление, снижающее теплотехнические качества, высокая трудоемкость производства работ.
Наиболее близким техническим решением является узел крепления оконной коробки в проеме стены, включающий выступ по контуру проема, оконную коробку, вкладыши, прокладки, расположенные на одной из боковых сторон выступа, и соединительные )s элементы (2).
Недостатком этого технического решения являются зазоры между гранями проема и оконной коробки, в которые попадает влага, стекающая по стене.
Целью изобретения является надежное закрепление и улучшение эксплуатации.
Это достигается тем, что в узле крепления оконной коробки в проеме стены, включающем выступ по контуру проема, оконную коробку и соеди, ительные элементы, выступ выполнен за одно целое со стеной, а оконная коробка снабжена дополнительным соединительным элементом, расположенным с другой боковой стороны выступа и прокладками, размещенными между обеих боковых сторон выступа и соединительных элементов.
На чертеже показан проем, в котором закреплена оконная коробка, разрез.
Узел крепления включает выступ 1 в проеме стены по всему периметру, оконную коробку 2, дополнительные соединительные элементы 3, эластичные прокладки 4.
Выступ в проеме стены обхватывает с одной стороны ус 5 коробки, а с другой стороны — дополнительный соединительный элемент 3, который образует замкнутую рамку.
Эластичные прокладки 4 размещают с наружной и внутренней стороны выступа по всему периметру оконного блока.
Нагрузки, действующие на оконную или дверную коробку, передаются равномерно через выступ, выполненный за одно целое со стеной, непосредственно стене.
742569
Формула изобретения
Составитель Л Забегнна
Редактор О. Стенина Темред К. Шуфрич Корректор М. Коста
Заказ 3427/30 Тираж 574 Поднисное
ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий
1 (3035, Москва, Ж вЂ” 35, Раушская иаб., д. 4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
Эластичные прокладки, расположенные с двух сторон выступа, устраняют проникновение наружного воздуха и влаги в помещение, а также компенсируют неточности размеров.
В связи с устранением штукатурных работ по заделке зазоров сокращается время установки оконного блока в 10 — 15 раз.
Узел крепления оконной коробки в проеме стены, включающий выступ по контуру проема, оконную коробку и соединительные элементы, отличающийся тем, что, с целью надежного закрепления и улучшения эксплуатации, выступ выполнен за одно целое со стеной, а оконная коробка снабжена дополнительным соединительным элементом, расположенным с другой боковой стороны а выступа и прокладками, размещенными между обеих боковых сторон выступа и соединительных элементов.
Источники информации, принятые во внимание при экспертизе
1. ГОСТ 11214-65 «Окна и балконные
10 двери деревянные для жилых и общественных зданий», с. 46.
2. Сборник отечественных и зарубежных открытий и изобретений, рекомендованных для внедрения в строительство. Патентная информация. Вып. Хе 4, N., ЦИНИС, 1972.
