Стопор осевой фиксации деталей

Стопор осевой фиксации деталей

Иллюстрации

Показать все

Реферат

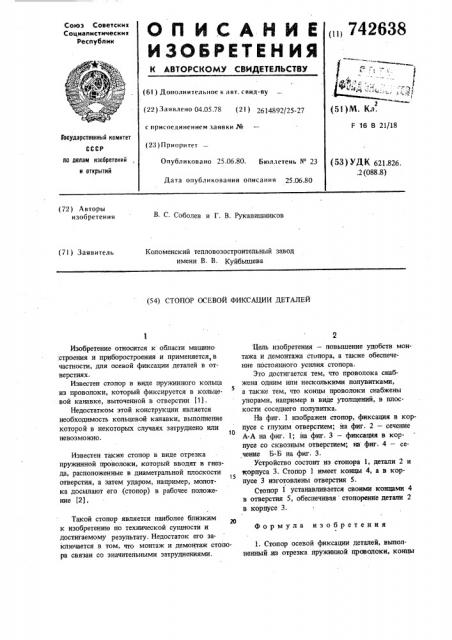

ОП ИКАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски к

Социалистических

Республик

„„ 742638 (61 ) Дополнительное к э вт. с вид-ву (5l)M. Кл, F 16 8 21/18 (22) Заявлено 04.05.78 (21) 2614892/25 27 с присоединением заявки Ж

Гоеударстввнный комитет (23) Приоритет да делам изабретений и открытий

Опубликовано 25.06.80. Бюллетень Р 23 (53) УДК 621.826. .2 (088.8) Дата опубликования описания 25.06,80 (72) Авторы изобретения

В С Соболев и Г. В. Рукавишников (71) Заявитель

Коломенский тепловоэостроительный завод имени В. В. Куйбышева (54) СТОПОР ОСЕВОЙ ФИКСАЦИИ ДЕТАЛЕЙ Цель изобретения — повышение удобств монтажа и демонтажа стопора, а также обеспечение постояштого усилия стопора.

Это достигается тем, что проволока снабжена одним или несколькими полувитками, а также тем, что концы проволоки снабжены упорами, например в виде утолщений, в плоскости соседнего полувитка.

На фиг. 1 изображен стопор, фиксация в корпусе с глухим отверстием; на фиг. 2 — сечение

A-А на фиг. 1; на фиг. 3 — фиксация в корпусе со сквоэным отверстием; на фиг. 4 — сечение Б-Б на фиг. 3.

Устройство состоит из стопора 1, детали 2 и корпуса 3. Стопор 1 имеет концы 4, а в корпусе 3 изготовлены отверстия 5.

Стопор 1 устанавливается своими концами 4 в отверстия 5, обеспечивая стопоренне детали 2 в корпусе 3.

1. Стопор осевой фиксации деталей, выполненный .из отрезка пружинной проволоки, концы

Изобретение относится к области машино строения и приборостроения и применяется,в частности, для осевой фиксации деталей в отверстиях.

Известен стопор в виде пружинного кольца из проволоки, который фиксируется в кольцевой канавке, выточенной в отверстии (1).

Недостатком этой конструкции является необходимость кольцевой канавки, выполнение которой в некоторых случаях затруднено или

10 невозможно.

Известен также стопор в виде отрезка пружинной проволоки, который вводят в гнезда, расположенные в диаметральной плоскости

15 отверстия, а затем ударом, например, молотка досыпают его (стопор) в рабочее положение (2).

Такой стопор является наиболее близким к изобретению по технической сущности и достигаемому результату. Недостаток его заключается в том, что монтаж и демонтаж стопора связан со значительными затруднениями.

Формула изобретения фиг.Z

Составитель В. Голов

Техред Я.Бирчак Корректор С. Шекмар

Редактор В. Фельдман

Заказ 3436/ЗЗ Тираж 1095 Подписное

ЙИИИПИ Государственного комитета CCCP по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент", г. Ужгород, ул. Проектная, 4

3 742638 а которой установлены в гнезда корпуса, распо- упорами, например, в виде утолщений в плосложениые в диаметральной плоскости отверстия кости соседнего полувитка. или под углом к ней, о т л и ч а ю щ и й- Источники информации, с я тем, что, с целью. повышения удобств мон- принятые во внимание при экспертизе тажа и демонтажа проволока выполнена с од- 1. Патент Англии N 1133424, кл. F 16 В 21/18, 5 ним или несколькими полувитками. 1968.

2. Стопор по п. 1, о т л и ч а ю щ и й- 2. Авторское свидетельство СССР У 30046, с я тем, что концы проволоки выполнены с кл. F 16 ) 13/12, 1933 (прототип).
