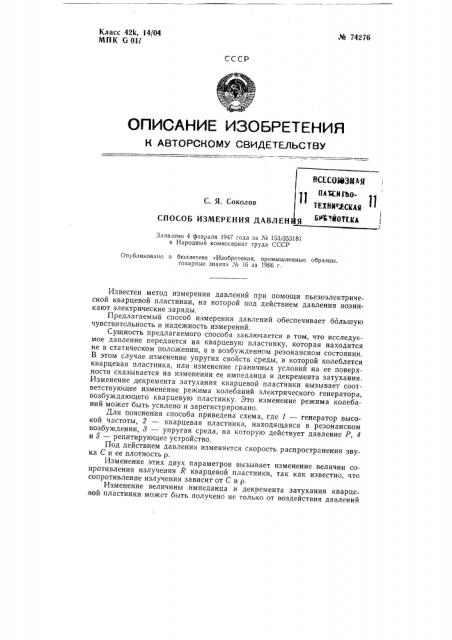

Класс 42k, 14/04 .МПК б 011
М 74276
СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
ВСЕСОЖЗИ ЛЯ
И ллхсигло. гххлл:хсхлл 11
lij 4 f4075.gk
С. Я. Соколов
СПОСОБ ИЗМЕРЕНИЯ ДАВЛЕН
Заявлено 4 февраля 1947 года за ¹ 153/353181 в Народный комиссариат труда СССР
Опубликовано в бюллетене «Изобретения, промышленные образцы, товарные знаки» № 16 за 1966 г.
Известен метод измерения давлений при помощи пьезоэлектрической кварцевой пластинки, на которой под действием давления возникают электрические заряды.
Предлагаемый способ измерения давлений обеспечивает больгпую чувствительность и надежность измерений.
Сущность предлагаемого способа заключается в том, что исследуемое давление передается на кварцевую пластинку, которая находится не в статическом положении, а в возбужденном резонансном состоянии.
В этом случае изменение упругих своиств среды, в которой колеблется кварцевая пластинка, или изменение граничных условий на ее поверхности сказывается на изменении ее импеданца и декремента затухания.
Изменение декремента затухания кварцевой пластинки вызывает соответствующее изменение режима колебаний электрического генератора, возбуждающего кварцевую пластинку. Это изменение режима колебаний может быть усилено и зарегистрировано.
Для пояснения способа приведена схема, где 1 — генератор высокой частоты, 2 — кварцевая пластинка, находящаяся в резонансном возбуждении, 8 — упругая среда, на которую действует давление Р, 4 и 5 — репитирующее устройство.
Под действием давления изменяется скорость распространения звука С и ее плотность р.
Изменение этих двух параметров вызывает изменение величин сопротивления излучения Я кварцевой пластинки, так как известно, что сопротивление излучения зависит от С и р.
Изменение величины импеданца и декремента затухания кварцевой пластинки может быть получено не только от воздействия давлений
Мв 74276
На расстоянии, KBK это указано на схеме, но и путем воздействия давлений непосредственно на поверхность кварцевой пластинки. В последнем случае под действием давлений меняются граничные условия кварцевой пластинки.
Предмет изобретения
Способ измерения давления, воспринимаемого индикатором в виде кварцевой пластинки, отличающийся тем, что, с целью повышения чувсчвительности и надежности измерения, указанную пластинку приводят в резонансные колебания и по изменениям ее импеданца и декремента затухания судят о воспринятых ею давлениях.
