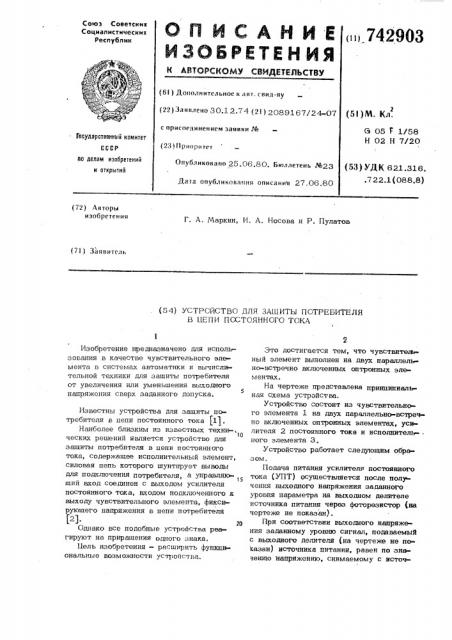

О П И C А Н И Е ())) 742903

ИЗОБРЕТЕН Ия

Союз Советских

Социалистических

Республик (6l ) Дополнительное к авт. свид-ву (22) Заявлено 30.1 2.74 (2 l ) 2089167/24-07 (5 I ) М. Кл.

G 05 Г 1/58

Н 02 Н 7/20 с присоединением заявки ¹

Государстввнный комитет (23) Приоритет но делам изобретений и открытий

Опубликовано 25.06.80. Бюллетень №23

Дата опубликования описания 27.06.80 (53) УДК 621.316. . r 22.1(088.8) (72) А вторы изобретения

Г. А. Маркин, И. A. Носова и P. Пулатов (7)) Заявитель (54} УСТРОЙСТВО ДЛЯ ЗАШИТЫ ПОТРЕБИТЕЛЯ

В ЦЕПИ ПОСТОЯННОГО ТОК

Изобретение предназначено для исполт зования в качестве чувствительного эле мента в системах автоматики и вычислительной техники для защиты потребителя от увеличения или уменьшения выходного

5 напряжения сверх заданного допуска.

Известны устройства для защиты потребителя в цепи постоянного тока (11.

Наиболее близким из известных техни-10 ческих решений является устройство для защиты потребителя в цепи постоянного тока, содержащее исполнительный элемент, силовая цепь которого шунтирует выводы для подключения потребителя, а управляю-, щий вход соединен с выходом усилителя постоянного тока, входом подключенного к выходу чувствительного элемента, фиксирующего напряжения в цепи потребителя (2).

Однако все подобные устройства реагируют на приращения одного знака.

14ель изобретения - расширить функциональнь)e возможности устройс тва.

Это достигается тем, что чувствител ный элемент выполнен на двух параллельнс встречно включенных оптронных эле ментах.

Нв чертеже представлена принципиальная схема устройства.

Устройство состоит из чувствительн го элемента 1 на двух параллельне встречно включенных оптронных элементах, усилителя 2 постоянного тока и исполнитель- . ного элемента 3.

Устройство работает следующим образом.

Подача питания усилителя постоянного тока (УПТ) осуществляется после полу чения выходного напряжения заданного уровня параметра на выходном делителе источника питания через фоторезистор (aa чертеже не показан).

При соответствии выходного напряжения заданному уровню сигнал, подаваемый с выходного делителя (на чертеже не по казан) источника питания, равен по знаЧению Напряжению, снимаемому с источИспользование двух параллельно-встреч. по включенных оптронных элементов в качестве чувствительного элемента дает возможность исключить один УПТ и один исполнительный элемент, т.е. значительно упростить схему защиты, уменьшить ее габариты и увеличить надежность. 25

Х, 1РуУП! !

Составитель В. Круглова

Редактор О. Степина Техред М. Петко Корректор Е . П апп

Заказ 3465/42 Тираж 956 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж.-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

3 7 ника опорного напряжения (на чертеже не показан) „включенного на входе стабилизатора, и чувствительный элемент обеоточен.

При появлении рассогласования, т.е. отклонения контролируемого напряжения в одну или другую сторону, один из двух параллельно-встречно включенных оптронов отпирается и выдает сигнал на вход УПТ 2, который, в свою очередь, осфцествляет включение исполнительного элфмента 3 и отключает стабилизатор от, вьфрям ителя.

:При разных знаках работают соответственно разные оптроны чувствительного элемента 1.

42903

Формула изобретения

Устройство для зашиты потребителя в цепи постоянного тока, содержащее исполнительный элемент, силовая цепь которого шунтирует выводы для подключения потребителя, а управляюший вход соединен с

) выходом усилителя постоянного ToKBô входом подключенного к выходу чувствительного элемента, фиксирующего напряжение

10 в цепи потребителя, о т л и ч а ю ш е— е с я тем, что, с целью расширения функ. циональных возможностей устройства путем а обеспечения, зашиты как от уменьшения, так и увеличения напряжения на потреби15 теле относительно допуска, чувствитель-. ный элемент выполнен на двух параллельно-встречно включенных оптронных эле;ментах.

Источники информации, принятые во внимание при экспертизе

1. Патент СШЛ Ло 3437905, кл. 321-19, 1963.

2. Лгапов М. В. и Пихута A. В. Электрическая защита полупроводниковых источников питания. Советское радио, 1966, с. 151.
