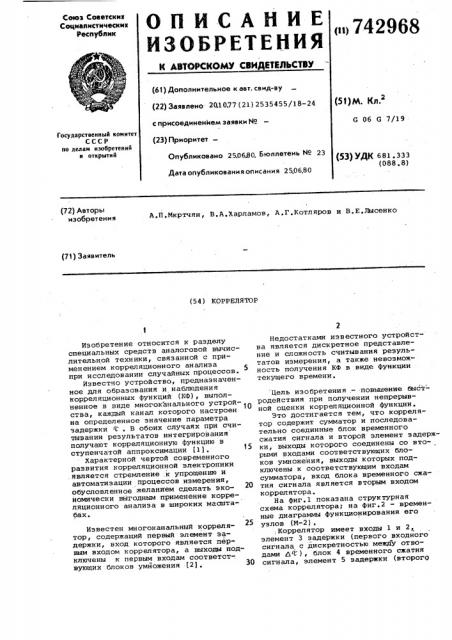

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соаетскив

Социалистическин

Республик (») 742968 (61) Дополнительное к авт. сеид-ву (22) Заявлено 201077 (21) 2535455/18-24 с присоединением заявки ¹ (23) Приоритет— (5 )М. Кл.

G 06 G 7/19

Государственный комитет

СССР но делам изобретений и открытий

Опубликовано 250680. Бюллетень ¹ 23

Дата опубликования описания 2506.80 (53) УДК 681.333 (088.8) A.Ï.Ìêðò÷ÿí, В.A.Õàðëàìaâ, А.Г.Котляров и В.Е.Лысенко (72) Авторы изобретения (71) 3 а яв ит ель (54) КОРРЕЛЯТОР

30

Изобретение относится к разделу специальных средств аналоговой вычислительной техники, связанной с применением корреляционного анализа при исследовании случайных процессов.

Известчо устройство, предназначенное для образования и наблюдения корреляционных функций (Кф), выполненное в виде многоканального устрой- 1О ства, каждый канал которого настроен на определенное значение параметра задержки i . В обоих случаях при счи.— тывании результатов интегрирования получают корреляционную функцию в ступенчатой аппроксимации (1). !5

Характерной чертой современного развития корреляционной электроники является стремление к упрощению и автоматизации процессов измерения, обусловленное желанием сделать экономически выгодным применение корреляционного анализа в широких мастнтабах.

Известен многоканальный коррелятор, содержащий первый элемент задержки, вход которого является первым входом коррелятора, а выходы подключены к первым входам соответст-. вующих блоков умйожения (2).

Недостатками известного устройства является дискретное представление и сложность считывания результатов измерения, а также невозможность получения КФ в виде функции текущего времени.

Цель изобретения — повышение быстродействия при получении непрерывной оценки корреляционной функции.

Это достигается тем, что коррелятор содержит сумматор и последовательно соединные блок временного сжатия сигнала и второй элемент задержки, выходы которого соединены со вторыми входами соответствующих блоков умножения, выходы которых подключены к соответствующим входам сумматора, вход блока временного сжатия сигнала является вторым входом коррелятора.

На фиг.1 показана структурная схема коррелятора; на фиг.2 — временные диаграммы функционирования его узлов (М-2), ;Коррелятор имеет входы 1 и 2, элемент 3 задержки (первого входного сигнала с дискретностью между отводами Ф ), блок 4 временного сжатия сигнала, элемент 5 задержки (второго

742968 сигнала с дискретностью выводов л = гХ 2 !

), N блоков 6 умножения и сумматор 7.

Коррелятор работает следующим образом.

Рассмотрим принцип работы устройства при подаче его на входы сигналов одинаковой формы х„ (t)=х (t), что соответствует условию работы устройства в режиме автокоррелятора.

Анализируемые сигналы (процессы) х„(й.) и х (1) поступают через входы

1 и 2 соответственно на элемент задержки 3 и блок 4. В блоке 4 сигнал х (1) сжимается во времени в М раз и Задерживается на время Т не менее длительности сигнала х,(t) . Этим обеспечивается такой временной разнос анализируемых сигналов, что в начальный момент t первый сигнал находится полностью в элементе 3 задержки, а второй (сжатый) только поступает на вход элемента 5 задержки. Процессы 8 на.блоках 6 умножения в данный момент времени не перекрцваются, что соответствует в масштабе задержки Ф моменту Ф = -Т.

Вследствие того, что дискретность отводов элемента 3 задержки в М раз бопьше элемента 5 задержки, происходит автоматический набег (перекрытие) сигнала х (вЂ, -Т) на х (t), перемножение их перекрывшихся мгновенных значений 9 и суммирование произведений от всех блоков умножения, что тождественно образованию текущих значений корреляционной функции процессов х (t) и х (tj в реальном масштабе времени t.

2О

В определенный момент времени

=- T на входы каждого блока 6 умно- 40 жения подаются одни и те же мгновенные значения 10 исследуемых процессов. Сумма их произведений в этот момент времени достигает максимальной величины, равной сумме квадратов, что в масштабе задержек соответствует максимальному зиачению автокорреляторной функции в момент %.; =О.

В последующие моменты времени сигнал х (t) начинает отставать от

1 х (— -Т) и при t r Т + Т(их текуИ 1 щие значения 11 на блоках 6 уже не перекрываются. В масштабе задержек это соответствует L; ) Т.

Таким образом, на выходе сумматоРа 7 образуется напряжение, являющееся непрерывной функцией времени которое с точностью до постоянного множителя совпадает с автокорреляционной функцией Кх, Х (ч. ) входных процессов х (t) и. х (t) .

Формула изобретения

Коррелятор, содержащий первый элемент задержки, вход которого является первым входом коррелятора, а выходы подключены к первым входам соответствующих блоков умножения, о т.л и ч а ю шийся тем, что, с целью повышения быстродействия при получении непрерывной оценки корреляционной функции, он содержит сумматор и последовательно соединенные блок временного сжатия сигнала и второй элемент задержки, выходы которого соединены со вторыми входами соответствующих блоков умножения, выходы которых подключены к соответствующим входам сумматора, вход блока временного сжатия сигнала является вторым входом коррелятора.

Источники информации, принятые во внимание при экспертизе

1,Жовинский В.Н. и Арховский В.Ф.

Корреляционные устройства, M. Энергия, 1974, с.138-142 °

2, Казаринов Ю.М. Поиск, обнаружение и измерение параметров сигна- . лов в радионавигационных системах. М, Советское радио, 1975, с.192.
