Союз Советских

Социалистических

Республик

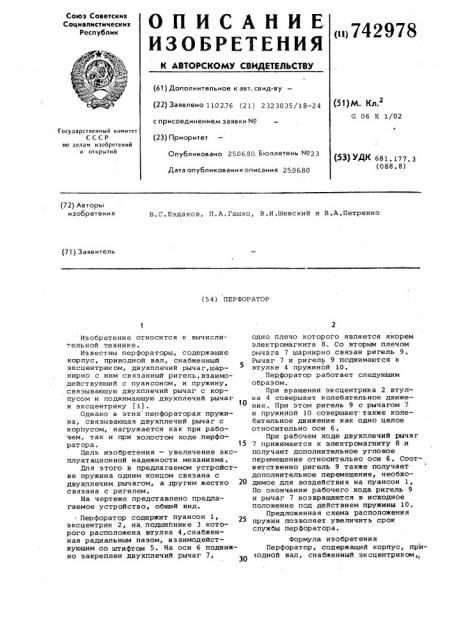

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

«н 742978 (61) Дополнительное к авт. сеид-ву (22) Заявлено 110276 (21) 2323035/18-24 с присоединением заявки ¹ (23) Приоритет

Опубликовано 2506.80. бюллетень Мо2 3

Дата опубликования описания 25.06.80 (я)м. к .

G 06 К 1/02

Государственный комитет

СССР по делам изобретений н открытий (53) УДК 681.177,3 (088. 8) (72) Авторы изобретения

В.С.Еэдаков, П,А.Гашко, В.И.Шевский и В,A.Ïåòðåíêî (71) Заявитель (54) ПЕРФОРАТОР

Изобретение относится к вычислительной технике.

Известны перфораторы, содержащие корпус, приводной вал, снабженный эксцентриком, двухплечий рычаг,шарнирно с ним связанный ригель,взаимодействующий с пуансоном, и пружину, связывающую двухплечий рычаг с корпусом и поджимающую двухплечий рычаг к эксцентрику (1).

Оцнако в этих перфораторах пружина, связывающая двухплечий рычаг с корпусом, нагружается как при рабочем, так и при холостом ходе перфорат ора ° 15

Цель изобретения — увеличение эксплуатационной надежности механизма, Для этого в предлагаемом устройстве пружина одним концом связана с двухплечим рычагом, а другим жестко 20 связана с ригелем.

На чертеже представлено предлагаемое устройство, общий вид.

Перфоратор содержит пуансон 1, эксцентрик 2, на.подшипнике 3 которого расположена втулка 4,снабженная радиальным пазом, взаимодействующим со штифтом 5. На оси 6 подвижно закреплен двухплечий рычаг 7, одно плечо которого является якорем электромагнита 8. Со вторым плечом рычага 7 шарнирно связан ригель 9, Рычаг 7 и ригель 9 поджимаются к втулке 4 пружиной 10.

Перфоратор работает следующим образом.

При вращении эксцентрика 2 втулка 4 совершает колебательное движение. При этом ригель 9 с рычагом 7 и пружииой 10 совершают также колебательное движение как одно целое относительно оси 6 °

При рабочем ходе двухплечий рычаг

7 прижимается к электромагниту 8 и получает дополнительное угловое перемещение относительно оси 6. Соответственно ригель 9 также получает дополнительное перемещение, необходимое для воздействия на пуансон 1, По окончании рабочего хода ригель 9 и рычаг 7 возвращаются в исходное положение под действием пружины 10, Предложенная схема расположения пружин позволяет увеличить срок службы перфоратора.

Формула изобретения

Перфоратор, содержащий корпус > призодной вал, снабженный эксцентриком и

742978

Составитель В. Стаценко

Редактор T. Ив анова Техред Л. Теслюк Корректор Г, Назарова

Заказ 34б8/43 Тираж 751 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП Патент, г ужгород, ул.Проектная,4 двухплечий рычаг, шарнирно связанный с ним ригель, взаимодействующий с пуанооном, и пружину, жестко связанную одним концом с двухплечим рычагом и поджимающую двухплечий рычаг к эксцентрику, о т л и ч а ю ш и и с я тем, что, с целью повышения эксплуатационной надежности перфоратора, пружина другим концом жестко связана с ригелем, Источники информации, принятые во внимание при экспертизе

1. Патент Великобритании М 1304142, кл, G 4 М, опублик . 19 73,
