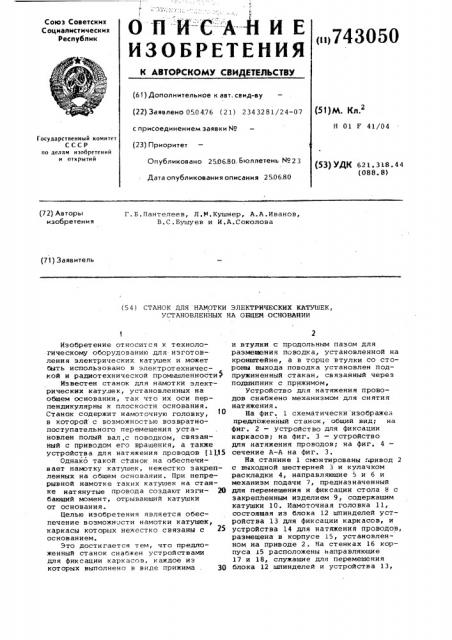

О П И С-- А-и И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалнсткческих

Реслублмк

«н743050

J

/ г

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву

{51)М. Кл. (22) Заявлено 050476 {21) 2343281/24-07

Н 01 F 41/04 с присоединением заявки Hо (23) Приоритет

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 250680. Бюллетень М23 (53) УДК 621. 318. 44 (088. 8) Дата опубликования описания 25.06.80 (72) Авторы изобретения

Г.Б.Пантелеев, Л,М.Кушнер, А.А.Иванов, В.С.Бушуев и И.A.Соколова (71) Заявитель (5 4 ) СТАНОК ДЛЯ НАМОТКИ ЭЛЕКТРИЧЕСКИХ КАТУШЕК, УСТАНОВЛЕННЫХ HA ОБЩЕЙ ОСНОВАНИИ

Изобретение относится к технологическому оборудованию для изготовления электрических катушек и может быть использовано в электрот ехнической и радиотехнической промышленности1

Известен станок для намотки электрических катушек, установленных на общем основании, так что их оси перпендикулярны к плоскости основания.

Станок содержит намоточную головку, в которой с возможностью воэвратнопоступательного перемещения установлен полый вал,с поводком, связанный с приводом era вращения, а также устройства для натяжения проводов (1115

Однако такой с1анок на обеспечивает намотку катушек, нежестко закрепленных на общем основании. При непрерывной намотке таких катушек на станке натянутые провода создают изги- 20 бающий момент, отрывающий катушки от основания.

Целью изобретения является обеспечение воэможности намотки катушек, каркасы которых нежестко связаны с 2S основанием.

Это достигается тем, что предложенный станок снабжен устройствами для фиксации каркасов, каждое из которых выполнено в виде прижима . 3p и втулки с продольным пазом для размещения поводка, установленной на кронштейне, а в торце втулки со стороны выхода поводка установлен подпружиненный стакан, связанный через подшипник с прижимом, Устройство для натяжения проводов снабжено механизмом для снятия натяжения.

На фиг. 1 схематически изображен предложенный станок, общий вид; на фиг. 2 — устройство для фиксации каркасов; на фиг. 3 — устройство для натяжения проводов; на фиг. 4— сечение A-A на фиг. 3.

Иа станине 1 смонтированы .- ривод 2 с выходной шестерней 3 и кулачком раскладки 4, направляющие 5 и 6 и механизм подачи 7, предназначенный для перемещения и фиксации стола 8 с закрепленным иэделием 9, содержащим катушки 10. Hàìoòo÷íàÿ головка 11, состоящая из блока 12 шпинделей устройства 13 для фиксации каркасов, и устройства 14 для натяжения проводов, размещена в корпусе 15, установленном на приводе 2. На стенках 16 корпуса 15 расположены направляющие

17 и 18, служащие для перемещения блока 12 шпинделей и устройства 13, 743050 а на основании 19 корпуса 15 установлены электромагниты 20 и 21, предназначенные для управления устройствами

13 и 14. Между стенками 16 закреплена ось 22 с направляющими роликами

23. Блок 12 шпинделей состоит из корпуса 24, расположенного в направляющих 17, 18 (фиг. i, 2, и смонтированных в подшипниках 25 намоточных шпинделей 26 с шестернями 27. Ось 28 снабжена роликом 29, предназначенным для сообщения блоку 12 шпинделей поступательного движения от кулачка раскладки 4, Устройство для фиксации каркасов (фиг. 1, 2), подвешенное на пружинах

ЗО в направляющих 17, 18 и контактирующее с регулируемыми упорами 31, содержит кронштейн 32, закрепленные в нем оси 33 с подшипниками 34 и ролики 35, в пазах которых расположены втулки 36, надетые на концы шпин- 20 делей 26. В торцах втулок со стороны выхода поводков установлены стаканы

37 с поджимными пружинами 38, кольцами 39, входящими в пазы втулок Зб и удерживающими стаканы 37 от выпадания из втулок 36, и подшипниками .40, на которых смонтированы прижимы

41, предназначенные непосредственно для поджима катушек 10. Кронштейн

32 соединен с электромагнитом 20 30 тягой 42 и рычагом 43, во втулках Зб выполнены продольные пазы для раз— мещения поводков.

Вал 44 устройства 14 (фиг, 3, 1) закреплен на стенке 16. На валу 44 расположены восемь бобин 45 с про— водом 46, промежуточные шайбы 47 в виде дисков и упорная гайка 48, Промежуточные шайбы 47, служащие для предохранения от проворачивания на валу 44, снабжены выступами, входящими 40 в паз вала 44, Рычаг 49, предназначенный для передачи усилия натяже ния, создаваемого пружиной 50, установлен на оси 51 в кронштейне 52, жестко закрепленном на стенке 16, и соединен с электромагнитом

Станок работает следующим образом.

После установки первого ряда катушек 10 изделия 9 в рабочую позицию электромагнит 20 (фиг. 1, 2) . 50 управляк)щий устройством 13, срабатывает и через тяги 42 и рычаг 43 по направляющим 17 и 18 опускает устройство 13, преодолевая действие пружин 30. При соприкосновении с катушКами 10 прижимы 41 останавливаются, а 3их выступы оказываются внутри каркасов катушек 10.

Ход электромагнита 20 рассчитан так, что при остановке прижимов 41 кронштейн 32 с роликами 35 и втул- 60 хами 36 еще продвигается на некоторое расстояние, Это вызывает перемещение втулок 36 относительно стаканов 37, сжатие пружин 38, следовательно появление осевого усилия 65 прижима, действующего на катушки 10, Одновременно с включением электромагнита 20 обесточивается электромагнит 21, управляющий устройством 14, который включается при подаче питания на устройство. При этом рычаг 49 (фиг. 3) освобождается под действием пружины 50 и поворачивается на оси

51, прижимая бобины 45 через промежуточные шайбы 47, выполненные в виде дисков, одну к щэугой и к упорной гайке 48, передавая то осевое усилие натяжения, которое препятствует легкому провороту бобин 45 с проводами 46 на валу 44.

Вслед за опусканием устройства 13 и включением электромагнита 20, обес печивающего натяжение проводов, включается электродвигатель привода 2, и выходная шестерня 3 через паразитное колесо и шестерню 27 (фиг, 1, 2) вращает намоточные шпиндели 24, а кулачок ра=кладки 4 через ролик 29 сообщает поступательное движение по направляющим 17, 18 блоку 12, осуществляя намотку катушек 10. В процессе намотки прижимы 41 неподвижны, а втулки 36 с пружинами 38 и стаканами 37, концы которых установлены в подшипниках 40, вращаются в роликах 35 вместе с намсточными шпинделями 26. Поступательное перемещение шпинделей 26 не передается втулкам

36, так как в осевом направлении шпиндели 26 скользят по пазам втулок 36.

Осевое усилие прижима катушек 10 создается пружинами 38, а выступы прижимов 41, входящие в отверстия катушек 10, обеспечивают дополнительное сопротивление изгибающему моменту, возникакщему на катушках

10 при намотке под действием усилия натяжения проводов.

После наматывания необходимого числа витков отключаются электродвигатель привода 2 и электромагнит 20, а электромагнит 21 включается, снимая натяжение проводов. Узел прижима 13 под действием пружин 30 поднимается до упоров 31,освобождая катушки 10 и предоставляя возможность перемещения изделию 9 на следующую позицию. При снятом натяжении механизм подачи 7 перемещает стол 8 с изделием 9 по направляющим 5 и 6 (фиг,1) иа шаг, равный расстоянию между рядами катушек, и производит фиксацию стола 8 в рабочем положении,таким образом при передвижении стола 8 все бобины 45 освобождены и провода 3 не натянуты. далее происходит намотка следующего ряда катушек в описанной последовательности, подача изделия 9 и т.д., пока не будут намотаны все 8 рядов катушек. àòåì производится отрезка проводов и съем изделия со стола, 743050

Таким образом, предложенный станок обеспечивает возможность автоматической непрерывной намотки катушек, не связанных жестко с основанием.

Формула изобретения

1. Станок для намотки электрических катушек, установленных на общем основании, содержащий намоточные головки.с поводками, привод возвратно-поступательного и вращательного движений намоточных головок и устройство для натяжения проводов, о т л ич а ю шийся тем, что, с целью обеспечения возможности намотки катушек, каркасы которых нежестко связаны с основанием, он снабжен устройствами для фиксации каркасов, каждое из которых выполнено в виде прижима и втулки, продольным пазом для размещения поводка, установленной на кронштейне, а в торце со стороны выхода поводка установлен подпружиненный стакан, связанный через пбдшипник с прижимом.

2. Станок по п.1, о т л и ч а юla R;òåì, что устройство для натяжения проводов снабжено механизьюм для снятия натяжения.

Источники информации, принятые во внимание при экспертизе

Авторское свидетельство СССР

9 532136, кл. Н 01 F 41/04, 1974.
