Центрирующая пружина для крепления электронно-оптической системы в горловине электронно-лучевой трубки

Патент 743076

Авторы

Иллюстрации

Показать все

Реферат

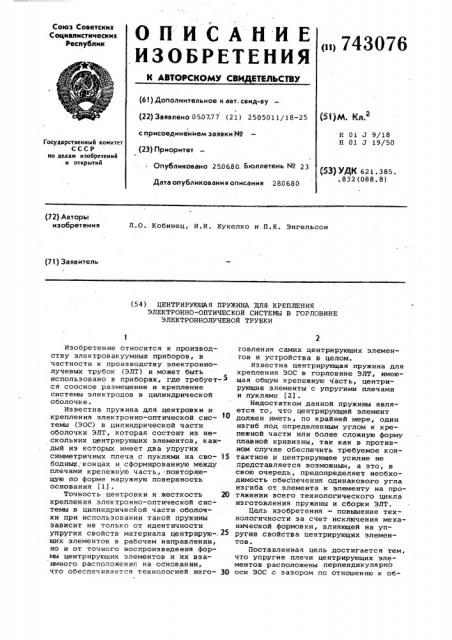

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<>743076 (61) Дополнительное к авт. свид-ву (22) Заявлено 050777 (21) 2505011/18-25 с присоединением заявки ¹ (23) Приоритет (Я)М. Кл.

H 01 J 9/18

Н 01 J 19/50

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 250680. Бюллетень ¹ 23 (53} УДК 621. 385. . 832 (088. 8) Дата опубликования описания 280680 (72) Авторы изобретения

Л.О. Кобинец, И.И. Кукелко и П.Я. Энгельсон (71) Заявитель (54) ЦЕНТРИРУЮЩАЯ ПРУЖИНА 7:(ЛЯ КРЕПЛЕНИЯ

ЭЛЕКТРОННО-ОПТИЧЕСКОЙ СИСТЕМЫ В ГОРЛОВИНЕ

ЭЛЕКТРОННОЛУЧЕВОЙ ТРУБКИ

Изобретение относится к производству электровакуумных приборов, в частности к производству электроннолучевых трубок (ЭЛТ) и может быть использовано в приборах, где требует- ся соосное размещение и крепление системы электродов в цилиндрической оболочке.

Известна пружина для центровки и крепления электронно-оптической системы (ЭОС) в цилиндрической части оболочки ЭЛТ, которая состоит из нескольких центрируюших элементов, каждый из которых имеет два упругих симметричных плеча с пуклями на сво- 15 бодных.концах и сформированную между плечами крепежную часть, -повторяющую по форме наружную поверхность основания (1).

Точность центровки и.жесткость 20 крепления электронно-оптической системы в цилиндрической части оболочки при использовании такой пружины зависит не только от идентичности упругих свойств материала центрирую-.25 щих элементов в рабочем направлении, но и от точного воспроизведения формы центрирующих элементов и их взаимного расположения на основании, .что обеспечивается технологией изго- 30

Ioâëåíèÿ самих центрирующих элементов и устройства в целом.

Известна центрирующая пружина для крепления ЭОС в горловине ЭЛТ, имеющая общую крепежную часть, центрирующие элементы с упругими плечами и пуклями (2).

Недостатком данной пружины является то, что центрирующий элемент должен иметь, по крайней мере, один изгиб под определенным углом к крепежной части или более сложную форму плавной кривизны, так как в противном случае обеспечить требуемое контактное и центрирующее усилие не представляется возможным, а это, в свою очередь, предопределяет- необходимость обеспечения одинакового угла изгиба от элемента к элементу на протяжении всего технологического цикла изготовления пружины и сборки ЭЛТ.

Цель изобретения вЂ” повышение технологичности за счет исключения механической формовки, влияющей на упругие свойства центрирующих элементов.

Поставленная цель достигается тем, что упругие плечи центрирующих элементов расположены перпендикулярно оси ЭОС с зазором по отношению к об743076

Формула изобретения

Я-A щей крепежной части и соединены с ней перемычками, расположенными по-. средине центрирующих элементов симметрично их,плечам.

На фиг. 1 изображена центрирующая пружина в развернутом виде; на фиг. 2 вЂ” разрез А-А на фиг. 1; на фиг.3 вЂ” показано крепление центрирующей пружины на ЭОС MIT;- ан фиг. 4 положение ЭОС с центрирующей пружиной в горловине ЭЛТ.

Центрирующая пружина имеет четыре центрирующие элементы 1, каждый из которых имеет два упругих плеча 2, снабженных на конце пуклями 3. Все цеитрирующие элементы 1 имеют общую крепежную часть 4, которая соединена с центрирующими элементами 1 посредством перемычек 5.

Сборка центрирующей пружины с ЭОС заключается в соединении общей крепежной части 4 системы центрирующих элементов 1 с основанием 6 ЭОС (фиг. 3) посредством контактной точечной сварки. Первоначально закрепляется свободный конец общей крепежной части 4 с последующим наложением и закреплением системы как показано на фиг. 3. Для обеспечения нормального процесса вставления цилиндрическая часть оболочки ЭЛТ 7 (фиг. 4) заканчивается конусообразным раструбом, внутренний диаметр которого несколько превышает диаметр окружности, описанной вокруг центрирующих элементов

1 в их свободном состоянии.

Для случаев применения предлагаемой пружины при незначительной высо те электрода вЂ” основания, система центрирующих элементов может быть исполнена только с односторонним расположением общей крепежной части.

Разделение крепежной части и упругих плеч центрирующих элементов и соединение их только посредством пеI ремычек, а также объединение крепежных частей всех центрирующих элементов, обеспечивает возможность создания системы центрирующих элементов с заранее заданными расстояниями между отдельными элементами. Кроме того, в процессе сборки предлагаемого устройства упругие плечи любого центрирующего элемента до вставления электронно-оптической системы в оболочку не изменяют своей первоначальной формы, а общая крепежная часть приобретает форму наружной поврехности основания в процессе сборки устройства, 35 т.е . без предварительной формовки.

1. Центрирующая пружина для крепления электронно-оптической системы

Щ в горловине электроннолучевой трубки, имеющая общую крепежную часть, центрирующие элементы с упругими плечами и пуклями, отличающаяся тем, что, с целью повышения технолод5 гичности, упругие плечи центрирующих элементов расположены перпендикулярно оси электронно-оптической системы с зазором по отношению к общей крепежной части и соединены с ней пере30

2. Центрирующая пружина по п. 1, отличающаяся тем, что перемычки расположены посредине центрирующих элементов симметрично их пле- чам.

Источники информации, принятые во внимание при экспертизе

1. Патент США М 3.961.220, кл. 313-414 опублик. 1976.

2. Патент СКА Р 4.009.411, 40 кл. 313-456, опублик. 1977 (прототип) .

743076

Уие5

Тираж 844 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 3627/18

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

Составитель A. Сенчихин

Редактор H. Горват Техред ff Бирчак Корректор A ГРиценко
