Способ авторадиографии
Иллюстрации
Реферат
11 бивал ; с !

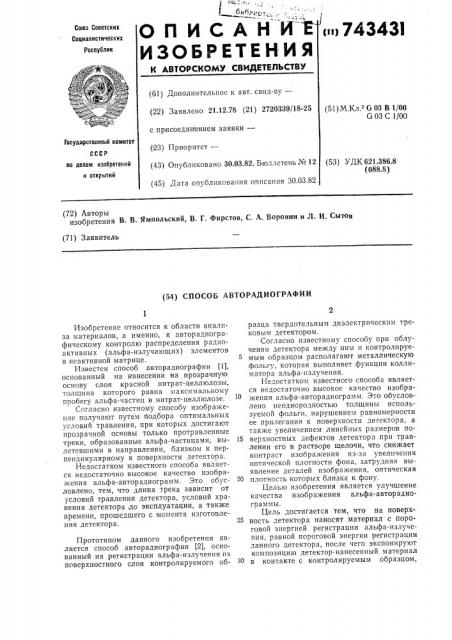

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Респуолик (ii) 743431
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 21.12.78 (21) 2720339/18-25 с присоединением заявки— (!23) Пр нор итет— (43) Опубликовано 30.03.82. Бюллетень № 12 (45) Дата опубликования описания 30.03.82 (51) М.Кл. G 03 В 1/00
G 03 С 1/00
Государственный комитет
II0 делам изооретений и открытий (53) УДК 621.386.8 (088.8) (72) Авторы изобретения В. В. Ямпольский, В. Г. Фирстов, С. А. Воронин и Л. И. Сытов (71) Заявитель (54) СПОСОБ АВТОРАДИОГРАФИИ
Изобретение относится к области анализа материалов, а именно, к авторадиографическому контролю распределения радиоактивных (альфа-излучающих) элементов в неактивной матрице.
Известен способ авторадиографии (11, основанный на нанесении на прозрачную основу слоя красной нитрат-целлюлозы, толщина которого равна максимальному пробегу альфа-частиц в нитрат-целлюлозе.
Согласно известному способу изображение получают путем подбора оптимальных условий травления, при которых достигают прозрачной основы только протравленные треки, образованные альфа-частицами, вылетевшими в направлении, близком к перпендикулярному к поверхности детектора.
Недостатком известного способа является недостаточно высокое качество изображения альфа-автор адиограмм. Это обусловлено, тем, что длина трека зависит от условий травления детектора, условий хранения детектора до эксплуатации, а также времени, прошедшего с момента изготовления детектора.
Прототипом данного изобретения является способ авторадиографии (2), основанный на регистрации альфа-излучения из поверхностного слоя контролируемого образца твердотельным диэлектрическим трековым детектором.
Согласно известному способу при облучении детектора между ним и контролируемым образцом располагают металлическую фольгу, которая выполняет функции коллим атора альфа-излучения.
Недостатком известного способа является недостаточно высокое качество изображения альфа-авторадиограмм. Это обусловлено неоднородностью толщины используемой фольги, нарушением равномерности ее прилегания к поверхности дегектора, а также увеличением линейных размеров по15 верхностных дефектов детектора при травлении его в растворе щелочи, что снижает контраст изображения из-за увеличения оптической плотности фона, затрудняя выявление деталей изображения, оптическая
20 плотность которых близка к фону.
Целью изобретения является улучшение качества изображения альфа-авторадиограммы.
Цель достигается тем, что на поверхность детектора наносят материал с пороговой энергией регистрации альфа-излучения, равной пороговой энергии регистрации данного детектора, после чего экспонируют композицию детектор-нанесенный материал
З0 в контакте с контролируемым образцом, 743431
Формула изобретения
Составитель Б. Краснопольский
Редактор П. Горькова Техред И. Пенчко Корректор И. Осиповская
Заказ 255/165 Изд. № 121 Тираж 489 Подписное
НПО <Поиск» Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Тип. Харьк. фил. пред, «Патент» причем поверхность нанесенного материала обращена к поверхности контролируемого образца, после чего композицию детекторнанесенный материал обрабатывают травящим раствором и удаляют слой нанесенного материала.
Данный способ может быть реализован, например, следующим образом.
На поверхность трекового нитрат-целлюлозного детектора наносят слой нитратцеллюлозы (методом полива из раствора нитратцеллюлозы в амилацетате) . Полученную композицию сушат при комнатной температуре в течение 2 — 3 дней. Для регистрации распределения альфа-радиоак- 15 тивных элементов в неактивной матрице, полученную композицию приводят в контакт с поверхностью контролируемого образца, причем поверхность нанесенного слоя нитратцеллюлозы обращена к поверхности 2о контролируемого образца. Экспонируют в течение периода времени от 5 до 120 с в зависимости от концентрации альфа-радиоактивного элемента. После экспонирования производят травление композиции в рас- 25 творе NaOH в течение 2 — 4 мин при 40—
60 С. По окончании травления удаляют нанесенный слой нитратцеллюлозы. Относительный контраст изображения по сравнению с фоном достигает 50%, тогда как в 30 случае реализации способа по прототипу. при той же оптической плотности изображения относительный контраст равен 45%.
Способ авторадиографии, основанный на регистрации альфа-излучения из поверхностного слоя контролируемого образца твердотельным диэлектрическим трековым детектором, отличающийся тем, что. с целью улучшения качества изображения альфа-авторадиограмм, на поверхность детектора наносят материал с пороговой энергией регистрации альфа-излучения, равной пороговой энергии регистрации данного детектора, после чего экспонируют композицию детектор-нанесенный материал в контакте с контролируемым образцом, причем поверхность нанесенного материала обращена к поверхности контролируемого образца, после чего композицию детектор. анесенный материал обрабатывают травящим раствором и удаляют слой нанесенного материала.
Источники информации, принятые во впимапие при экспертизе:
1. 1. 1. Beach and R. Reeker, improvement in spetiul resolution of track-etching
microradiography» Хпс1еаг Instruments and
Methods vol 130 (1975) N 2, р. 499 — 506.
2. Jeffs А. Т, Improved resolution in а-autoradiographs Хцс1еаг application, 1968, x ol 5 Ха 2 р. 91 — 93 (прототип).
