№ 74373

Класс 79а, 1

58b, 14

СССР

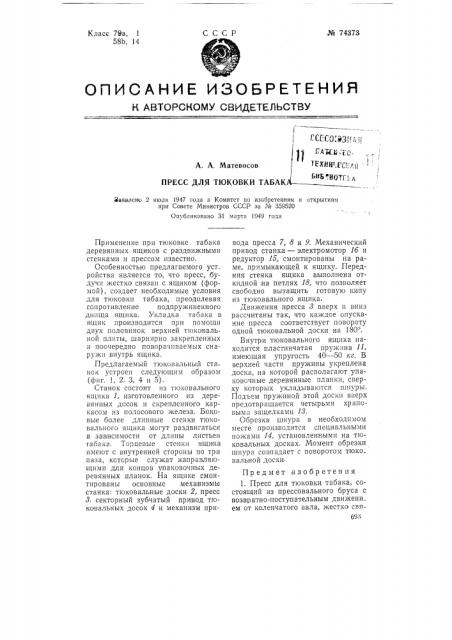

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Г СОСО, УЗ Г4, l.

fi4 g, 0

ТЕХНО .Еg1:,Р11

БИЬ ",ИОТ(.1. !

А. А, Матевосов

ПРЕСС ДЛЯ ТЮКОВКИ ТАБАКА—

Заявлено 2 июля 1947 года в Комитет по изобретениям и открытиям при Совете Министров СССР за М 359520

Опубликовано 31 марта 1949 года

Предмет изобретения

1. Пресс для тюковки табака, состоящий из прессовального бруса с возвратно-поступательным движени ем от коленчатого вала, жестко свя б93

Применение при тюковке табака деревянных ящиков с раздвижными стенками и прессом известно.

Особенностью предлагаемого уст ройства является то, что пресс, будучи жестко связан с ящиком (формой), создает необходимые условия для тюковкп табака, преодолевая

cGIlp0THBëåíèå подпружиненного днища ящика. Укладка табака в ящик производится при помощи двух половинок верхней тюковальпой плиты, шарнирно закрепленных и поочередно поворачнваемых снаружи внутрь ящика.

Предлагаемый тюксвальный станок устроен следующим образом (фиг. 1, 2, 3, 4 и 5).

Станок состоит пз тюковального ящика 1, изготовленного из дереBHHklbIx досок и скрепленного каркасом из полосового железа. Боковые более длинные стенки тюковального ящика могут раздвигаться в зависимости от длины листьев табака. Торцевые стенки ящика имеют с внутренней стороны по три паза, кстсрые служат .направляющими для концов упаковочных деревянных планок. На ящике смонтированы основные механизмы станка: тюковальные доски 2, пресс

8 секторный зубчатый привод тюковальных досок 4 и механизм привода пресса 7, 8 и 9. Механический привод станка — электромотор 16 и редуктор 15, смонтированы на раме, примыкающей к ящику. Передняя стенка ящика выполнена откидной на петлях 18, что позволяет свободно вытащить готовую кипу из тюковального ящика.

Движения пресса 8 вверх и вниз рассчитаны так, что каждое опускание пресса соответствует повороту одной тюковальной доски на 180 .

Внутри тюковального ящика находится пластинчатая пружина 11, имеющая упругость 40 — 50 кг. В верхней части прухкины укреплена доска, на которой располагают упаковсчные деревянные планки, сверху которых укладываются шнуры.

Подъем пружиной этой доски вверх предотвращается четырьмя храповыми защелками 18.

Обрезка шнура в неооходимом месте производится специальными ножами И, установленными на тюковальных досках. Момент обрезки шнура совпадает с поворотом тюко вальной доскиФиг. 1

"" jaggyôô

694 занный с ящиком-формой, о т л и чающийся тем, что между днищем ящика и нижней тюковальной плитой помещена пружина, а верхняя тюковальная плита состоит из двух половин, шарнирно закрепленных на осях с шестернями и поочередно поворачиваемых зубчатым сегментом от кривошипа приводного вала одновременно с подачей очередной порции табачных листьев.

2. Форма выполнения пресса по и. 1, отличающаяся тем, что пижняя тюковальная доска снабжена храповыми защелками, фиксирующими ее положение,
