Устройство для автоматического адресования грузов

Устройство для автоматического адресования грузов

Иллюстрации

Показать все

Реферат

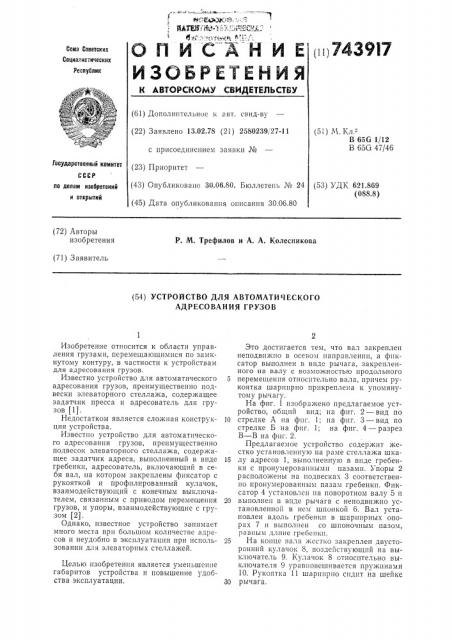

(1 ц 7439I7

Сова Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 13.02.78 (21) 2580239, 27-11 с присоединением заявки _#_o (23) Приоритет (43) Опубликовано 30.06.80. Бюллетеш Ме 24 (45) Дата опубликования описания 30.06.80 (51) М. «л,-

В 65С 1/12

В 650 47/46

Государственный комитет (53) УД«621.869 (088.8) ло делам изобретений и открытий (72) Авторы изобретения

P. М. Трефилов и А. А. Колесникова (71) Заявитель (54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО

АДРЕСОВАНИЯ ГРУЗОВ

Изобретение относится к области управления грузами, перемещающимися по замкнутому контуру, в частности к устройствам для адресования грузов.

Известно устройство для автоматического 5 адресования грузов, преимущественно подвески элеваторного стеллажа, содержащее задатчик пресса и адресователь для грузов (1).

Недостатком является сложная конструк- 10 ция устройства.

Известно устройство для автоматического адресования грузов, преимущественно подвесок элеваторного стеллажа, содержащее задатчик адреса, выполненный в виде 15 гребенки, адресователь, включающий в себя вал, иа котором закреплены фиксатор с рукояткой и профилированный кулачок, взаимодействующий с конечным выключателем, связанным с приводом перемещения 20 грузов, и упоры, взаимодействующие с грузом (2).

Однако, известное устройство занимает много места при большом количестве адресов и неудобно в эксплуатации при исполь- 25 зовании для элеваториых стеллажей.

Целью изобретения является уменьшение габаритов устройства и повышение удобства эксплуатации. 30

Это достигается тем, что вал закреплен неподвижно в осевом направлении, а фиксатор выполнен в виде рычага, закрепленного на валу с возможностью продольного перемещения относительно вала, причем рукоятка шарнирно прикреплена к упомянутому рычагу.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — вид по стрелке А на фиг. 1; на фиг. 3 — вид по стрелке Б на фиг. 1; на фиг. 4 — разрез

 — В на фиг. 2.

Предлагаемое устройство содержит жестко установленную на раме стеллажа шкалу адресов 1, выполненную в виде гребенки с пронумерованными пазами. Упоры 2 расположены на подвесках 3 соответственно пронумерованным пазам гребенки. Фиксатор 4 установлен иа поворотном валу 5 и выполнен в виде рычага с неподвижно установленной в ием шпоикой 6. Вал установлен вдоль гребенки в шарнирных опорах 7 и выполнен со шпоночным пазом, равным длине гребенки.

HB конце Ва, IB жестко закреплен двуcToронний кулачок S, воздействующий на выключатель 9. «улачок 8 относительно выключателя 9 уравновешивается пружинами

10. Рукоятка 11 шарнирно сидит на шейке рычага.

7439I7 т

О

Pv2. «

1 у !

1 .

7 1 »

PiVг. g

2 !

/ 2

Заказ 1007/3 Изд. № 341 Тираж 914 Подписное

НПО <<Поиск»

Типография, пр. Сапунова, 2

Устройство работает следующим образом.

Для вызова определенной подвески фиксатор 4 рукояткой 11 передвигается по валу 5 и устанавливается напротив паза, соответствующего номеру подвески. Рукоятка опускается в паз гребенки и остается в таком положении до перевода ее на другую позицию. При подходе подвески с вызванным номером к механизму адресования упор нажимает на фиксатор 4 и с помощью шпонки 6 поворачивает его совместно с валом 5 и кулачком 8. Последний нажимает на ролик выключателя 9, который, срабатывая, отключает привод стеллажа.

Вызванная подвеска останавливается перед окном выдачи. При переводе фиксатора 4 на другой адрес пружины 10 уравновешивают весь механизм. Элеваторный стеллаж снова приводится в движение и, когда напротив фиксатора оказывается упор подвески с другим номером, она останавливается перед окном выдачи.

Устройство конструктивно просто ввиду отсутствия кинематической связи с приводом, удачно встраивается в корпусе стеллажа, с внешней стороны нет подвижных частей устройства, позволяет изменение количества подвесок без переделок.

Формула изобретения

Устройство для автоматического адресо вания грузов, преимущественно подвесок

5 элеваторного стеллажа, содержащее задатчик адреса, выполненный в виде гребенки, адресователь, включающий в себя вал, на котором закреплены фиксатор с рукояткой и профилированный кулачок, взаимодейст10 вующий с конечным выключателем, связанным с приводом перемещения грузов, и упоры, взаимодействующие с грузом, о т л и ч аю щ е е с я тем, что, с целью уменьшения габаритов устройства и повышения удобства

15 эксплуатации, упомянутый вал установлен неподвижно в осевом направлении, а фиксатор выполнен в виде рычага, закрепленного на валу с возможностью продольного перемещения относительно него, причем ру20 коятка шарнирно прикреплена к упомянутому рычагу.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 206401, кл. В 65G 47/46, 1956.

2. Авторское свидетельство СССР № 277619, кл. В 65G 47/46, 1969 (прототип).
