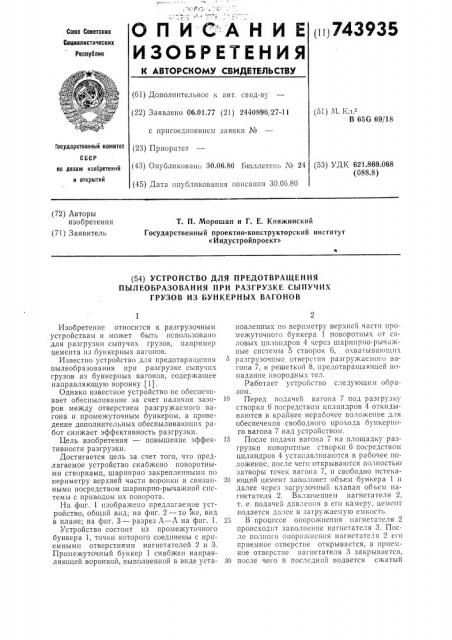

О П И С А Н И Е (1Ц743935

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 06.01.77 (21) 2440896, 27-11 с присоединением заявки № (23) Приоритет (51) М. Кл."В 65С 69/18

Государственный комитет (43) Опубликовано 30.06.80 Вюллете ь ¹ 24 (53) УДК 621.869.068 (088.8) по делам изобретений и открытий (45) Дата опубликования описания 30.06.80 (72) Авторы изобретения (71) Заявитель

Т. П. Морошан и Г. Е. Княжинский

Государственный проектно-конструкторский институт

«И ндустройпроект» (54) УСТРОЙСТВО ДЛЯ ПРЕДОТВРАЩЕНИЯ

ПЫЛЕОБРАЗОВАНИЯ ПРИ РАЗГРУЗКЕ СЫПУ 1ИХ

ГРУЗОВ ИЗ БУНКЕРНЪ|Х ВАГОНОВ

Изобретение относится к разгрузочным устройствам и может быть использовано для разгрузки сыпучих грузов, например цемента из бункерных вагонов.

Известно устройство для предотвращения пылеобразования при разгрузке сыпучих грузов из бункерных вагонов, содержащее направляющую воронку (1).

Однако известное устройство не ооеспечпвает обеспыливание за счет наличия зазо- 10 ров между отверстием разгружаемого вагона и промежуточным бункером, а проведение дополнительных обеспыливающнх работ снижает эффективность разгрузки.

Цель изобретения — повышение эффек- 15 тивности разгрузки.

Достигается цель за счет того, что предлагаемое устройство снабжено поворотными створками, шарнирно закрепленными по периметру верхней части воронки и связан- 20 ными посредством шарнирно-рычажной системы с приводом их поворота.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — то же, вид в плане; на фиг. 3 — разрез А — А на фиг. 1. 23

Устройство состоит из промежуточного бункера 1, точки которого соединены с приемнымп отверстиями нагпетателей 2 и 3.

Промежуточный бункер 1 снабжен направляющей воронкой, выполненной в виде уста- 30 новленных по периметру верхней части промежуточного бункера 1 поворотных от силовых цплш(дров 4 через шарнирно-рычажные системы 5 створок 6, охватывакпцих разгрузочные отверстия разгружаемо о вагона 7, и решеткой 8, предотвращающей попадание инородных тел.

Работает устройство следующим образом.

Перед подачей вагона 7 под разгрузку створки б посредством цилиндров 4 откидываются в крайнее нерабочее положение для обеспечения свободного прохода бункерного вагона 7 над устройством.

После подачи вагона 7 на площадку разгрузки поворотные створки 6 посредством цилиндров 4 устанавливаются в рабочее положение, после чего открываются полностью затворы течек вагона 7, и свободно истекающий цемент заполняет объем бункера 1 и далее через загрузочный клапан объем нагнетателя 2, Включе(шем нагнетателя 2, т. е. подачей давления в его камеру, цемент подается далее в загружаемую емкость.

В процессе опорожнения нагнетателя 2 происходит заполнение нагнетателя 3. После полного опорожнения нагнстатсля 2 его приемное отверстие открывается, а приемное отверстие нагнетателя 3 закрывается, после чего в последний подается сжатый

743935 воздух, и под воздействием давления цемент подается из нагнетателя 3 в загружаемую емкость. Так цикл работы повторяется до полного опорожнения вагона 7. После полного опорожнения вагона 7 створки 6 поворачиваются в крайнее нерабочее положение и вагон 7 удаляется с площадки.

Формула изобретения

Устройство для предотвращения пылеобразования при разгрузке сыпучих грузов из бункерных вагонов, содержащее направляющую воронку, отличающееся тем, что, с целью повышейия его эффективности, оно снабжено поворотными створками, шарнирно закрепленными по периметру верхней части воронки и связанными посредством шарнирно-рычажной системы с приводом их поворота.

Источники информации, 10 принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 575303, кл. В 65G 67/24, 1975 (прототип) .
