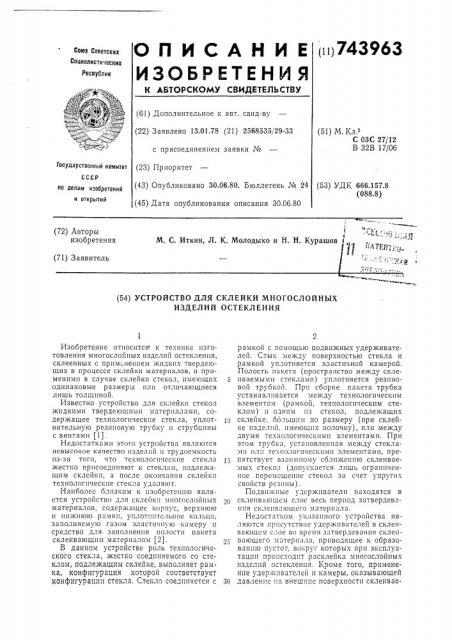

О П И С А Н И Е 111743963

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 13.01.78 (21) 2568535/29-33 с присоединением заявки №

© (51) M. Кл.

С ОЗС 27/12

В 32В 17/06 по делам из,б „(43) Опубликовано 30.06.80. Бюллетень № 24 па делам изобретений (53) УДК 666.157.8 (088.8) и открытий (45) Дата опубликования описания 30.06,80 (72) Авторы (54) УСТРОЙСТВО ДЛЯ СКЛЕЙКИ МНОГОСЛОЙНЫХ

ИЗДЕЛИЙ ОСТЕКЛЕНИЯ

Государственный комитет (23) Приоритет

Изобретение относится1 к технике изготовления многослойных изделий остекления, склеенных с прим неиием жидких твердеющих в процессе склейки материалов, и применимо в случае склейки стекол, имеющих 5 одинаковые размеры или отличающиеся

ЛИШЬ ТОЛЩИНой.

Известно устройство для склейки стекол жидкими твердеющими материалами, содержащее технологические стекла, уплотнительную резиновую трубку и струбцины с винтами (1).

Недостатками этого устройства являются невысокое качество изделий и трудоемкость из-за того, что технолоп1ческие стекла жестко присоединяют к стеклам, подлежащим склейки, а после окончания склейки технологические стекла удаляют.

Наиболес близким к изобретсшио является устройство для склейкII миогослоииых 20 материалов, содерхкащее корпус, верхнюю и нижнюю рамки, уплотиительиое кольцо, заполняему1о газом эластичную камеру и средство для заполнения полости пакета склеивающим материалом (2).

В данном устройстве роль технологического стекла, жестко соединяемого со стеклом, подлежащим склейке, выполняет рамка, конфигурация которой соответствует

КОнфигурации стекла, Стекло соединяется с Зп рамкой с помощью подвижных удерживателей. Стык между поверхностью стекла и рамкой уплотняется эластичной камерой.

Полость пакета (пространство между склеиваемыми стеклами) уплотняется резиновой трубкой. При сборке пакета трубка устанавливается между технологическим элементом (рамкой, технологическим стеклом) и одним из стекол, подлежащих склейке, большим по размеру (при склейке изделий, имеющих полочку), пли между двумя технологическими элементами. При этом трубка, установленная между стеклами или технологическими элементами, препятствует взаимному сближсшпо склеиваеIblx стекол (допускается лишь ограниченное перемещение стекол за счет упругих свойств резины).

Подвижные удерживатели находятся в склеивающем слое весь период затвердевания склеивгиощсго материала.

Недостатком указанного устройства являются прил тствие удсрживателей в склеивающем слое во время затвердеванпя склеивающего материала, приводящее к образоBQH1l пустот, вокруг которых при эксплуатации происходит расклейка многослойных изделий остекления. Кроме того, применение удерживателей и камеры, оказывающей давление иа в11е1цние поверхности склеивае.

743963 мых стекол, приводит к деформации этих стекол, что является причиной возникновения в изделиях остеклеиия значительных оптических искажеш й.

Сборка пакетов в известных устройствах имеет значительную трудоемкость.

Цель изобретения — улучшение качества изделий и уменьшение трудоемкости склейки.

Достигается это тем, что устройство для склейки многослойных изделий остекления жидкими твердеющими материаламп, содержащее корпус, уплотнительное кольцо и заполняемую газом эластичную распорную камеру, и средство для заливки полости пакета жидким твердеющим материалом, снабжено распорными штырями, причем эластичная распориая камера расположена между корпусом и уплотнительным кольцом, а над ними установлены с возможностью перемещения распорные штыри и средство для заливки полости стеклоизделия, выполненное в виде трубки.

На фиг. 1 изображено устройство, разрез (после заполнения полости пакета жидким склеивающим материалом); на фиг. 2 — то же, одна из стадий сборки пакетов в устройстве.

Устройство содержит корпус 1 и верхнюю крышку 2, соединяемые между собой шарнирно. Окончательное закрепление верхней крышки на корпусе производится болтами.

В пазу, образованном выступом корпуса и нижнеи крышкой 3, размещается распорная камера 4, давление от которой передается уплотнительному кольцу 5, установленному на торцах склеиваемых стекол 6 и 7.

В направляющих, расположенных в утолщениях корпуса, размещены распорные штыри 8 и заливочная трубка 9. Распорные штыри служат для фиксации взаимного расположения склеиваемых стекол во время сборки пакета в момент отсутствия сжатого газа в распорной камере. Йри заполнении камеры сжатым газом вспомогательные опоры выводятся из полости пакета. В этом случае наличие в полости пакета какихлибо удерживателей не требуется, так как трение, возникающее между торцовыми поверхностями склеиваемых стекол и уплотиительным кольцом, препятствует взаимному сближению заготовок. Заливочная трубка удаляется после заполнения полости пакета склеивающим материалом.

Сборку склеиваемого изделия (сборку пакета) в описываемом устройстве производят в следующем порядке.

На опорные поверхности корпуса укладывают стекло 6 (фиг. 2). При этом иа торец стекла натягивают уплотнительиое

Э

33

60 кольцо. На поверхность стекла устанавливают распориые штыри. 1(амеру в месте нахождения упоров деформируют, а уплотнительное кольцо отгибают. Аналогичным образом устанавливают и заливочную трубку.

На распориые штыри накладывают стекло

7, натягивая уплотиительное кольцо иа его торец. Устанавливают нижнюю крышку, закрепляя ее болтами. В распорную камеру подают сжатый газ. Вспомогательные опоры извлекают из полости пакета. Закрепляют верхшою крышку, устанавливают тем самым необходимую толщину изделия. Через заливочную трубку полость пакета заполняют склеивающим материалом, после чего трубку извлекают, и камера, расправляясь прижимает уплотнительное кольцо по всему периметру изделия, полностью уплотняя склеивающий слой.

После затвердевашгя склеивающего материала из распориой камеры удаляют сжатый газ, снима/oт верхнюю крышку и извлекают склеенное изделие.

Отсутствие удерживателей в склеивающем слое позволяет избавиться от пустот, являющихся концентраторами напряжений и приводящими при эксплуатации к расклейке. Отсутствие камеры, установленной на внешней поверхности стекла, снижает абсолютное, оптическое искажение в два раза (за счет устранения деформации стекла).

Испытания показали, что трудоемкость сборки пакета при использовании описываемого устройства уменьшается в пять раз.

Формула изобретения

Устройство для склейки многослойных изделий остекления жидкими твердеющими материаламп, содержащее корпус, уплотнительное кольцо, заполняемую газом эластичную распорную камеру, и средство для заливки полости пакета жидким твердеющим материалом, отл и ч а ющееся тем, что, с целью улучшения качества изделий

II уменьшения трудоемкости склеики, Оно снабжено распорными штырями, причем эластичная распорная камера расположена между корпусом и уплотнительиым кольцом, а над ними установлены с Возможностью перемещения распорные штыри и средство для çaливки полости стеклоизделия, выполненное в виде труоки.

Источники информации, принятые во внимание ири экспертизе

1. Авторское свидетельство СССР

¹ 148228/29-33, кл. С 08J 1/40, 1960.

2. Авторское свидетельство СССР

¹ 235969, кл. В 29С 27/10, 1968.

743963 0èã. 1 (6иг. 2
