Герметик
Иллюстрации
Реферат
v ) нам
Р««6" 7г .TP и« "9 ЯК%
<щ74401 9

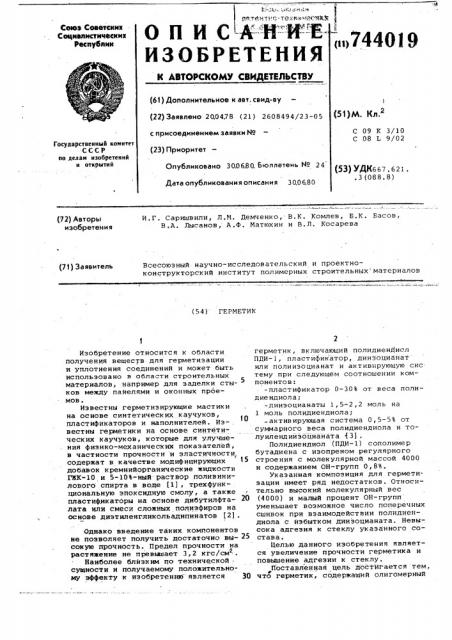

Ссифэ Советских
Социалистических
Реюк
О П И С -А- - Н -"И - ЕИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
I (22) Заявлено 200478 (21) 2608494/23-05 (51)М
2 (61) Дополнительное к авт, сеид-ву с присоединением заявки № (23) Приоритет
С 09 К 3/10
С 08 L 9/02
Государственны Й комитет
СССР по делам изобретений и открытий
Опубликовано 300680. Бюллетень ¹ 24
Дата опубликования описания 3006.80 (53) УДК667,621, .3 (088. 8) И. Г. Саришвили, Л.М. Демченко, В. К. Комлев, Б. К. Басов, В.A. Лысанов, A.Ô. Матюхин и В.Л. Косарева (72) Авторы изобретени я
Всесоюзный научно-исследовательский и проектноконструкторский институт полимерных строительных материалов (7! ) Заявитель (54) ГЕРМЕТИК
Изобретение относится к области получения веществ для герметизации и уплотнения соединений и может быть использовано в области строительных материалов, например для заделки стыков между панелями и оконных проемов.
Известны герметизирующие мастики на основе синтетических каучуков, пластификаторов и наполнителей. Известны герметики на основе синтетических каучуков, которые для улучшения физико-механическиХ показателей, в частности прочности и эластичности, содержат в качестве модифицирующих 1э добавок кремнийорганические жидкости
ГЖК-10 и 5-10%-ный раствор поливинилового спирта в воде (1), трехфункциональную эпоксидную смолу, а также пластификаторы на основе дибутилфта- 20 лата или смеси сложных полиэфиров на основе диэтиленгликольадипинатов (2) .
Однако введение таких компонентов не позволяет получить достаточно вы- 2э сокую прочность. Предел прочности на растяжение не превьааает 3,2 кгс/см .
Наиболее близким по технической сущности и получаемому положительному эффекту к изобретению является 30 герметик, включающий полидиенДиал
ПДИ-1, пластификатор, диизоцианат или полиизоцианат и активирующую сис тему при следующем соотношении компонентов:
-пластификатор О-ЗОЪ от веса полидие ндиола;
-диизоцианаты 1, 5-2, 2 моль на
1 моль полидиендиола;
- актив ирующая система О, 5-5Ъ от суммарного веса полидиендиола и толуилендииэоцианата (3) .
Пол идие ндиол (ПДИ- 1) с ополиме р бутадиена с изопреном регулярного строения с молекулярной массой 4000 и содержанием ОН-групп 0,8Ъ.
Указанная композиция для герметизации имеет ряд недостатков. Относительно высокий молекулярный вес (4000) и малый процент ОН-групп уменьшает возможное число поперечных сшивок при взаимодействии полидиендиола с йзбытком диизоцианата. Невысока адгезия к стеклу указанного состава.
Целью данного изобретения является увеличение прочности герметика и повышение адгезии к стеклу.
Поставленная цель достигается тем, что герметик, содержащий олигомерный
744019
1,8
1 каучук, диизоцианат или полиизоцианат, катализатор и пластификатор, содержит в качестве оли1омериого каучука бутадиеновый каучук общей формулы
С и CN
I I
НО-CH -СН вЂ” С -(СК -СН=СН-СН } — С-CH -СН-OHi 5 аа гйп22
СК СН
Ь где n = 33-46, и дополнительйо"минеральный напол нитель при следующем соотношении компонентов, вес,В:
Олигомерный каучук 36-83
Дииэоцианат или полииэоцианат . 5,5-14,5
Катализатор . 0,2-0,5
Пластификатор 1-30
Минеральный
" "напблййтель l -50
Используемый в составе герметика олигомерный каучук (СКД-ГТР A) имеет молекулярный вес 2000-2700 (n=33-46), содержание ОН-групп 1,2%, каучук, имеет более низкую температуру стеклования, чем ПДИ-1, поэтому может применяться при более низких рабочих температурах. B сочетании с наполни- 25 тепями СКД-ГТРА проявляет лучшие прочностные и адгезионные свойства по сравнению с аналогичными составами на основе ПДИ-1. Очевидно происходит взаимодействие полярных групп каучу- 3Q ка СКД-ГТРА с активным наполнителем.
П ример 1. Мас.%
Состав
Бутадиеновый каучук (СКД-ГТРА), 35 мол.в. 2000-2700 83,0
Толуилендииэоцианат 14 5
Триэтиламин 0,5
Пластификатор (нефтяное масло) li0
Наполнитель (мел) l 0 Ф
Предел прочности при растяжении, кгс/см 50,4
Относительное удлине— ние, % 215
Адгезия к стеклу,, 45 кгс/см Более 15,9
Предел прочности на сдвиг клеевого соединения двух стекол, кгс/см Более 40,0 5О
РазруШЕние происходит не по клеевому шву, а по материалу (стеклу).
П риме р 2. Мас.%
Состав
Бутадиеновый каУчУк 55 (СКД-ГУРА), мол.в. 2000-2700 40,0
T îëóèëåHäèèçоцианат 8, 0
Триэтиламин 0,2
Наполнитель (мел) 50,0
Пласт ифик атор (нефтяное масло)
ПМП-1, Предел прочности при растяжении, кгс/см . 5 0 55
Относительное удлинение, %
Адгезия к стеклу, кгс/см
Пример Э.
Состав
Бутадиенбвый каучук (СКД-ГУРА), мол.в. 2000-2700
Толуилендиизоцианат
Триэтиламин
Пластификаторы
80,0
li0
Мас. %
36,0
5,5
0,3 нафтенароматический нефтяной пластифик атор зтиленпропиленовый каучук
Наполнитель (мел)
Предел прочности при растяжении, кгс/см
Относительное удлинение, %
Адгезия к стеклу, кгс/см и р и ме р 4.
Состав
Бутадиеновый каучук (СКД-ГТРА), мол.в, 2000-2700
Толуилендиизоцианат
Триэтиламин
Наполнитель: аэросил двуокись титана мел
Пластификатор (нефтяное масло)
Предел прочности при растяжении, кгс/см
Относительное удлинение,В
Адгезия к стеклу, кгс/см
12,0
18,0
28,2
18,0
350,0
Более 5,0
Мас.Ъ
63,0
10,0
0,2
11,8
4,0
10,0
1,0
45 0
290,0
Более 12,6
83,0
13,5
0 5
2,0
50 0
Пример 5.
Состав
Бутадиеновый каучук (СКД-ГТРА) мол.в. 2000-2700
Полииэоцианат
Триэтиламин
Наполнитель (мел)
Пластификатор (нефтяное масло) 1,0
Предел прочности при растяжении, кгс/см а
Относительное удлинение,В 200,0
В таблице представлены сравнительные данные предложенного герметика и аналогичных герметиков íà ос нове полидиеидиола ПДИ-1, как в про ° тотипе (аналогичный качественный и количественный состав, разные олигомерные каучуки)..744019 б
Показатели
Предел прочности при разрыве, кгс/см
50,4 5 18, 45 38 2 12 34
Адгезия к стеклу, кгс/см
15,9 . 1, 5 12 6 1
3,4 7,2
5,5-14, 5
0,2-0 5
1-30 свидетельство СССР
09 К 3/10, 1975. свидетельство CCcF
09 К 3/10, 1977. свидетельство СССР
09 К 3/10, 1967
Я 1. Авторское
Р 497327, кл, С
2. Авторское
Р 552349, кл. С
3. Авторское
З5 В 265344 кл. С (прототип) .. f
Составитель Г. Мишензникова
Редактор Л. Герасимова Техред Н.Бабурка Коррейтор B. Бутяга
Тираж 725 Подпйсное
ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Заказ 3644/1
Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
Как видно из приведенной таблицЫ . прочностные показатели и адгезия к стеклу составов на основе СКД-ГТРА выше, чем у аналогичных составов на основе ПДИ-1.
Герметик может быть использован для герметизации стеклопакетов.
Формула изобретения
Герметик, содержащий олигомерный каучук, диизоцианат или полиизоцианат, катализатор и пластификатор, отличающийся тем, что, с целью увеличения прочности герметика. и повышения адгеэии к стеклу, он содержит в качестве олигомерного каучука бутадиенОвый каучук общей фор JIH
СН си В но-сн -сн -с -(сн -сн=сн-сн,) -с-сн - Hz-Он
2 2н
СН СН где и = 33-46, и,дополнительно минеральный напол-, нитель при следующем соотношении компонентов, вес.Ъ:
Олигомерный каучук 36-83
Диизоцианат или полииэоцианат
Катализ атор
Пластификатор
Минеральиый наполнитель 1-50
Источники инФормации, принятые во внимание при экспертизе
