«»744085

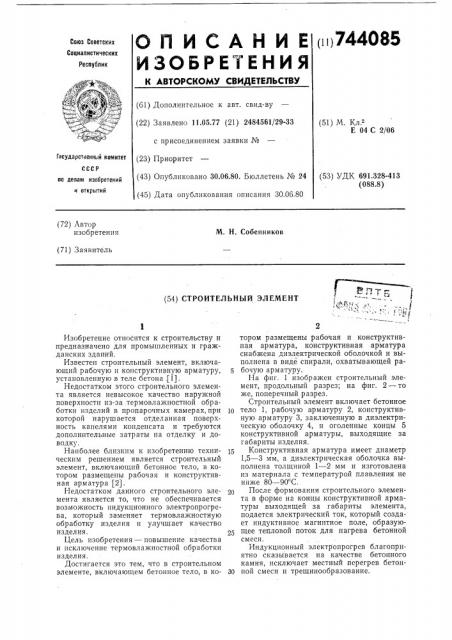

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (б1) Дополнительное к авт. свид-ву (22) Заявлено 11.05.77 (21) 2484561/29-33 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.06.80. Бюллетень № 24 (45) Дата опубликования описания 30.0б.80 (51) M. Кл.з

Е 04 С 2/06

Государственный комитет

СССР по делам изобретений н открытий (53) УДК 691.328-413 (088.8) (72) Автор изобретения

М. Н. Со бен н и к о в (71) Заявитель (54) СТРОИТЕЛЬНЫЙ ЭЛЕМЕНТ

Изобретение относится к строительству и предназначено для промышленных и гражданских зданий.

Известен строительный элемент, включающий рабочую и конструктивную арматуру, установленную в теле бетона,(lj.

Недостатком этого строительного элемента является невысокое качество наружной поверхности из-за термовлажностной обработки изделий в пропарочных камерах, при которой нарушается отделанная поверхность капелями конденсата и требуются дополнительные затраты на отделку и доводку.

Наиболее близким к изобретению техническим решением является строительный элемент, включающий бетонное тело, в котором размещены рабочая и конструктивная арматура (2).

Недостатком данного строительного элемента является то, что не обеспечивается возможность индукционного электропрогрева, который заменяет термовлажностную обработку изделия и улучшает качество изделия.

Цель изобретения — повышение качества и исключение термовлажностной обработки изделия.

Достигается это тем, что в строительном элементе, включающем бетонное тело, в котором размещены рабочая и конструктивная арматура, конструктивная арматура снабжена диэлектрической оболочкой и выполнена в виде спирали, охватывающей рабочую арматуру.

На фиг. 1 изображен строительный элемент, продольный разрез; на фиг. 2 — то же, поперечный разрез.

Строительный элемент включает бетонное тело 1, рабочую арматуру 2, конструктивную арматуру 3, заключенную в диэлектрическую оболочку 4, и оголенные концы 5 конструктивной арматуры, выходящие за габариты изделия.

15 Конструктивная арматура имеет диаметр

1,5 — 3 мм, а диэлектрическая оболочка выполнена толщиной 1 — 2 мм и изготовлена из материала с температурой плавления не ниже 80 — 90 С.

После формования строительного элемента в форме на концы конструктивной арматуры выходящей за габариты элемента, подается электрический ток, который создает индуктивное магнитное поле, образующее тепловой поток для нагрева бетонной смеси.

Индукционный электропрогрев благоприятно сказывается на качестве бетонного камня, исключает местный перегрев бетон30 ной смеси и трещинообразование.

744085

Формула изобретения

Фиг. 2

Составитель Л, Забегина

Техред В. Серякова

Корректор О. Иоанесян

Редактор Т, Кузьмина

Заказ 1022/9 Изд. Л% 343 Тираж 772 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раугнская наб., д. 4/5

Типография, пр. Сапунова, 2

После набора проектной прочности бетона с изделия снимают опалубку и срезают концы конструктивной арматуры, выступающие из бетонного тела.

Строительный элемент такого конструктивного выполнения значительно сокращает эксплуатационные расходы, позволяет повысить качество выпускаемой продукции и снизить трудозатраты па строящемся объекте.

Строительный элемент, включающий бетонное тело, в котором размещены рабочая и конструктивная арматура, о тл и ч а ю4 щи и ся тем, что, с целью повышения качества и исключения термовлажностной обработки изделия, конструктивная арматура снабжена диэлектрической оболочкой и выполнена в виде спирали, охватывающей рабочую арматуру.

Источники информации, принятые во внимание при экспертизе

l. Рабочие чертежи серии 125, КПД, 1р 5 и 9-этажных жилых домов.

Восточно-Сибирский комплексный отдел

КБ по железобетону Госстроя РСФСР, 197б, с. 15.

2. Авторское свидетельство СССР

15 № 180781, кл. E 04С 2/06, 19б4.
