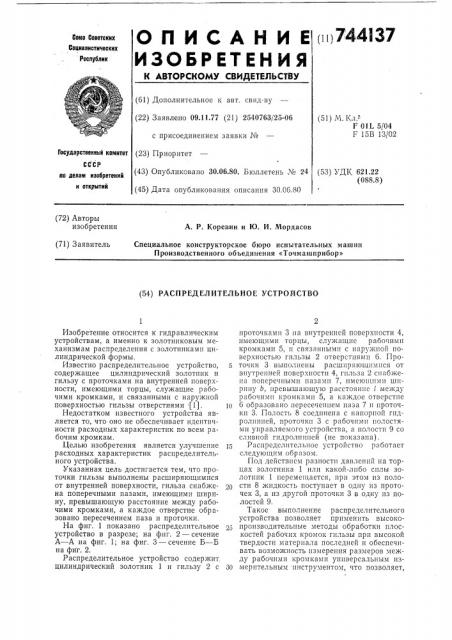

ОЛИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (i1) 744 I 37
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 09.11.77 (21) 2540763/25-06 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 30.06.80. Бюллетень ¹ 24 (45) Дата опубликования описания 30.06.80 (51) М. Кл.-"
F 01Ь 5/04
F 15Â 13/02
Государственный комитет
СССР (53) УДК 621 22 (088.8) по делам изобретений и открытий (72) Авторы изобретения
А. Р. Коревин и 1О. И. Мордасов (71) Заявитель
Специальное конструкторское бюро испытательных машин
Производственного объединения «Точмашприбор» (54) РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО
Изобретение относится к гидравлическим устройствам, а именно к золотниковым механизмам распределения с золотниками цилиндрической формы.
Известно распределительное устройство, 5 содержащее цилиндрический золотник и гильзу с проточками на внутренней поверхности, имеющими торцы, служащие рабочими кромками, и связанными с наружной поверхностью гильзы отверстиями (1). 10
Недостатком известного устройства является то, что оно не обеспечивает идентичности расходных характеристик по всем рабочим кромкам.
Целью изобретения является улучшение 15 расходных характеристик распределительного устройства.
Указанная цель достигается тем, что проточки гильзы выполнены расширяющимися от внутренней поверхности, гильза снабжена поперечными пазами, имеющими ширину, превышающую расстояние между рабочими кромками, а каждое отверстие ооразовано пересечением паза и проточки.
На фиг. 1 показано распределительное устройство в разрезе; на фиг. 2 — сечение
А — А на фиг. 1; на фиг, 3 — сечение Б — Б на фиг. 2.
Распределительное устройство содержит цилиндрический золотник 1 и гильзу 2 с Зо проточками 3 на внутренней поверхности 4, имеющими торцы, служащие рабочим п кромками 5, и связаннымп с нарунспой поверхностью гильзы 2 отверстиями 6. Проточки 3 выполнены расширяющимися от внутренней поверхности 4, п|льза 2 снабжена поперечнымп пазами 7, имеющими ширину b, превышающую расстояние / между рабочими кромками 5, а каждое отверстие
6 ооразовано пересечением паза 7 и проточки 3. Полость 8 соединена с напорной гидролинией, проточки 3 с рабочими полостямн управляемого устройства, а полости 9 со сливной гидролинией (не показана).
Распределительное устройство работает следующим образом.
Под действием разности давлений на торцах золотника 1 или какой-либо силы золотник 1 перемещается, прп этом пз полости 8 жидкость поступает в одну из проточек 3, а из другой проточки 3 в одну из полостей 9.
Такое выполнение распределительного устройства позволяет применить высокопроизводительные методы обработки плоскостей рабочих кромок п|льзы прп высокой твердости материала последней и обеспечивать возможность измерения размеров между рабочими кромками универсальным измерительным инструментом, что позволяет, 744137 физ. f
А-А фиг,З
Составитель В. Штыков
Корректор О. Гусева
Текред Л. Куклина
Редактор Л. Гольдина
Заказ 1010/10 Изд. № 347 Тираж 583 Подписное
1-1ПО «Поиск» Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раугпская наб., д. 4(5
Типография, пр. Сапунова, 2 снизив трудоемкость изготовления, одновременно повысить точность изготовления и улучшить расходные характеристики золотниковой пары по рабочим кромкам.
Формула изобретения
Распределительное устройство, содержащее цилиндрический золотник и гильзу с проточками на внутренней поверхности, имеющими торцы, служащие рабочими кромками, и связанными с наружной поверхностью гильзы отверстиями, отличаю щ е е с я тем, что, с целью улучшения расходных характеристик, проточкй вйполнены расширяющимися от внутренней поверхности, гильза снабжена поперечными пазами, имеющими ширину, превышающую
5 расстояние между рабочими кромками, а каждое отверстие образовано пересечением паза и проточки.
Источники информации, принятые во внимание при экспертизе
I0 1. Лещенко В. А. Гидравлические следящие приводы станков с программным управлением. М., «Машиностроение», 1975, с.
126, рис. 65.
