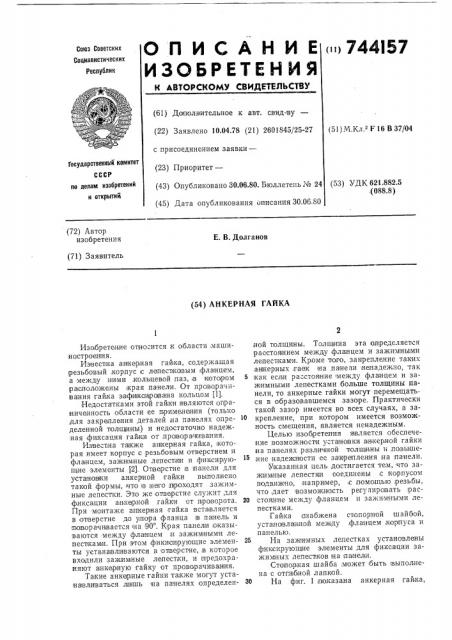

О п

ИСАНИЕ

ИЗОБРЕТЕНИЯ

Iii> 744! 57

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 10.04.78 (21) 2601845/25-27 с присоединением заявки— (23) Приоритет— (43) Опубликовано 30.06.80. Бюллетень № 24 (45) Дата опубликования описания 30.0б.80 (51)м Кл F16 В 37/04

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 621.882.5 (088,8) (72) Автор изобретения

E. В. Долганов (71) Заявитель (54) АНКЕРНАЯ ГАЙКА

Изобретен не îpHooèòñÿ к области, машин о;стр о ения.

Известна аякерная гайка, содержащая резьбовый,корпус с лепеспковым фла нцем, а между ними кольцевой,паз, в котором б ра сположены края па нели. От прсворачивания исайка зафи ксярована кольцам (1).

Недостатками этой гайки я|вляются одравиченность области ее применения (только для закрепления деталей,на панелях определенной полтины) и недостаточно надежная,фиксация гайки от,про ворачивания.

Известна та|кже аякер ная гайка, которая имеет корпус с резьбовым отверстием и фланцем, зажи мные лепестюи и фиюсирующ ие элементы (2). Отверстие,в панели для установки анкер|ной гайки вып о ли ено такой формы, что в izего л|роходят .зажимные лепестки. Это же опверстиг служит,для фиксации анкерной гайки от про ворота. 20

При монтаже анкерная гайка вставляется в отверстие до упора фланца в панель и по ворачи вается на 90. К рая панел и отказываются между фланцем,и .зажимными лепестками. При этом фикиаирующие элемен- 25 ты устанавливаются в отверстие,;в которое входили заж им ные лепестки, и IIIðåäîõðàняют анкерную гайку от проворачиван ия.

Такие анкерные гайки также могу-т устаiHBiBJIIIBBTbc5I лишь iHa панелях определен- зп ной полщины. Толокна эта определяется расстоянием между фланцем и зажимными лепестками. Кроме тово, заюрепление таких аякерных;гаек на .па нели,ненадежно, так как если ра."стоя ние между фланцем и зажимными лепестками больше толщины панели, то анкерные гайки могут перемещаться в образовавшемся зазоре. Практически такой зазор имеется во всех случаях, а закрепление, при котором имеется возможность смещения, является ненадежным.

Целью изобретения является обеспечевне возможности установки анкерной гайки

iHB панелях ра зличной то,лщ и,ны и повышение наденсн ости ее заеорепления на,панели.

У казанная цель до стигается тем, что зажимные лепестюи ооедине|ны,с корпусом подвижно, например, с помощью резьбы, что дает .возможность регулировать 1pacстояние между фланцем и зажимными лен естка ми.

Гайка снабжена стопорной шайбой, устано|вленной между фланцем,ко рнуса и панелью.

На .заемных лепестках установлены фиюсируютцие элементы для фиксации зажимных лепесвков,на панели.

Стоворная,шайба может быть выполнена с отглб ной лапкой.

На фиг. 1 п оказана анкерная гайка, 744157 установленная íà naineли, разрез; .на фиг. 2 анкерная гайка, в момент установки; на фиг. 3, 4 — варианты фиксации на панели зажимных лепестков.

Анкерная I anza, устана в??иваемая на па нели 1 (см. фиг. 1),,имеет коргпус 2 с резьбавым отверстием 8 и с фланца 4, зажимные,лепестки 5, соединенные с корпусом 2 с,памощь?о резьбы б. Стопорная шайба 7 расположена между фланцем 4 и панелью 1 и имеет отгибную лапку. Анкерная гайка имеет установочный бурт 8 с диаметром, равным диаметру отверстия 9 в панели 1. На зажимных лепестках 5 установлены фиксирую?цие элементы,в виде штифтов

10, которые входят в отверстия 11, выполненные |на ла.нел и 1. Отверстие 9 в па пел??

1 выполнено такой формы, что в него проходят зажим ные лепесч?к??.

Фиксирующие элементы нà заж??мных лепестках 5 могут быть вь?лолиень? в .виде отверстий 12 (см. фиг. 3). В этом случае на

naiHeJIH 1 долмны быть выполнены вь?сту пы (выдавли) 18. Фиксирующими элементами могут быть ??ра ни 14 зажиинь?х лепестков 5 (см. фиг. 4). В этом случае на панели 1 должен быть выполнен упор 15.

При установке анкер ной гайки корпус 2 с зажии|нь?ми лепестками 5 .в1во дят в отверсгие 9 и помещают так, чтобы штифты 10 во шли в:о??вер=тие И на панели 1. Столорную шайбу 7 устанавливают на панели 1 .

П ридержи вая Noplnóñ 2, чтобы .не IHaрущить фиксацию заж имных лепестков lna панели, начинают вращать ело до улора фланца 4 в стопор ную .шайбу,7, тем са м ы м з а ж и м ая панель 1 между зажим ными лепестками 5 и фла нцем 4. Затем отгибают лал ку стопорной шайбы 7 для предохранения корлуса 2 от о пви;нчи?ваяния.

Таким об разом, ко нспрукция анкерной гайки позволяет уста на1вливать ее,на панелях различной толщины, а также а беспечивает надеж1ное,закрепление анкерной гайки на паганелях, что дает воз можность устанавли вать,на IHHx точные п?риборы.

Ф ор мул а;из о бр етени я ,1. Анкерная гайка, содержащая закрепленный,на панели корпус с резь бовь?м,отверстием и фла нец, соединен ные с корлусоы aaH?Hмные лелеспки и фиксирующие элементы, отл ич а ю щ а я ся тем, что, с целью расипиреБия области ее применения и п о вь?шения на д еж н ости закрепления, зажимнь?е .лепестки соединены с корпусом

15 лодвижно, например,: niovm?IIb?o резьбы. 2, Гайдука .по п. 1, отличающаяся тем что она снабжена столярной шайбой, устано вленной между фла нцем корлуса и пачелью.

3. Гайка по п. 2, о т,л и ч а ю ц а я с я тем, что cI?onoiplnaa шайба вь?полнена с оттиб??о?? лапкой.

4. Анкерная гайка по,п. 1 — 3, о т л ич а ю щ я,с я тем, что фикси ру?ощие элементы вьпполнены в iBIH+e шпифтсв, уста новлен,ных,в со вмещенных IQTBeplcTHHx,,nìåþùnõñÿ B лепестках и,паиели.

5. Анкерная Ia?I?

6. Гайка, по л. 1 — 3, отл:ич а ю щ а яйся тем, что фиксирующие элементы выполнены в виде граней и упоров, которыми снабжены лепестки и панель со ответственно.

Источники информации, принятые во вни,?а ние при экапер??изе:

1. Патент ФРГ № 1256958, кл. 47 67, 1967.

2. Патент CIIIA № 2748825, кл. 151—

4! — 75, 1956 (inpoIomn).

744157!

Фиг.3 фиг.

Составитель И. Малюга

Техред Л, Куклина Корректор И, Осиновская

Редактор Т. Морозова

Тип. Харьк. фнл. пред. сПатент>

Заказ 676/954 Изд. № 332 Тираж 1095 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, K-35, Раушская наб., д. 4/5
