Многоступенчатая безлюфтовая зубчатая передача

Многоступенчатая безлюфтовая зубчатая передача

Иллюстрации

Показать все

Реферат



, Союз Советских

Социалистических

Республик

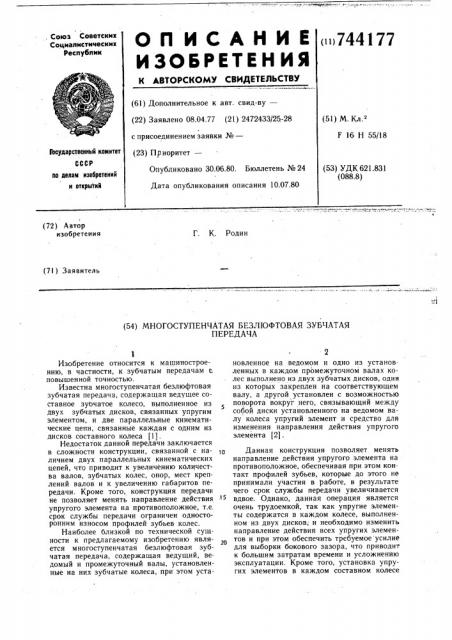

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ()744177 (61) jlîïîëíèòåëüíîå к авт. свид-ву— (22) Заявлено 08.04.77 (21) 2472433/25;28 с присоединением заявки №вЂ” (51) М, К .

F 16 Н 55/18

Государственный комитет

СССР (23) П/ иоритет—

Опубликовано 30.06.80. Бюллетень №24

Дата опубликования описания 10.07.80 (53) УДК 621.831 (088.8) но делам иаооретений и открытий (72) А втор изобретения

Г. К. Родин (71) Заявитель (54) МНОГОСТУПЕНЧАТАЯ БЕЗЛЮФТОВАЯ ЗУБЧАТАЯ

ПЕРЕДАЧА

Изобретение относится к машиностроению, в частности, к зубчатым передачам с, повышенной точностью.

Известна многоступенчатая безлюфтовая зубчатая передача, содержащая ведущее составное зуочатое колесо, выполненное из двух зубчатых дисков, связанных упругим элементом, и две параллельные кинематические цепи, связанные каждая с одним из дисков составного колеса (1) .

Недостаток данной передачи заключается в сложности конструкции, связанной с наличием двух параллельных кинематических цепей, что приводит к увеличению количества валов, зубчатых колес, опор, мест креплений валов и к увеличению габаритов передачи. Кроме того, конструкция передачи не позволяет менять направление действия упругого элемента на противоположное, т.е. срок службы передачи ограничен односторонним износом профилей зубьев колес.

Наиболее близкой по технической сущности к предлагаемому изобретению является многоступенчатая безлюфтовая зубчатая передача, содержащая ведущий, ведомый и промежуточный валы, установленные на них зубчатые колеса, при этом установленное на ведомом и одно из установ. ленных в каждом промежуточном валах колес выполнено из двух зубчатых дисков, один из которых закреплен на соответствующем валу, а другой установлен с возможностью поворота вокруг него, связывающий между собой диски установленного на ведомом валу колеса упругий элемент и средство для изменения направления действия упругого элемента (2) .

Данная конструкция позволяет менять направление действия упругого элемента на противоположное, обеспечивая при этом контакт профилей зубьев, которые до этого не принимали участия в работе, в результате чего срок службы передачи увеличивается вдвое. Однако, данная операция является очень трудоемкой, так как упругие элементы содержатся в каждом колесе, выполненном из двух дисков; и необходимо изменить направление действия всех упругих элементов и при этом обеспечить требуемое усилие для выборки бокового зазора, что приводит к большим затратам времени и усложнению эксплуатации. Кроме того, установка упругих элементов в каждом составном колесе

74-41 77 возможна только в крупногабаритных передачах.

Цель изобретения — уменьшение габаритов и облегчение эксплуатаций передачи.

Поставленная цель достигается тем, что другие колеса, установленные на промежуточных валах, также выполнены из двух зубчатых дисков — неподвижного и подвижного относительно вала, подвижные диски, установленные на каждом промежуточном валу, жестко соединены друг с другом, неподвижные диски колес одного вала взаимодействуют с неподвижными дисками другого, а подвижные — с подвижными.

Кроме того, средство для изменения направления действия упругого элемента выполнено в виде установленного с возможностью поворота на ведомом валу рычага с пальцем, соединенным с воздействующим на подвижный диск концом упругого элемента, в установленном на том же валу подвижном диске выполнен сквозной паз, в котором размещен палец рычага, а упругий элемент вы. полнен в виде дугообразной пружины.

На фиг. 1 показан общий вид передачи; на фиг. 2 — осевой разрез передачи на фиг.!

Многоступенчатая безлюфтовая зубчатая передача содержит ведущий 1, промежуточные 2 и 3 ведомый 4 валы.

На ведущем валу 1 закреплено зубчатое колесо 5, на промежуточных валах 2 и 3 и ведомом 4 размещены колеса, выполненные каждое из двух зубчатых дисков, 6 и 7, 8 и 9, 10 и 11, 12 и 13, 14 и 15, при этом зубчатые диски 6, 9, 10, 13 и 14 жестко закреплены на своих валах, а диски 7, 8, 11, 12 и 15 установлены на них с возможностью поворота. Подвижные диски 7 и 8, 11 и 13, установленные на промежуточных валах 2 и 3, жестко соединены друг с другом. На ведомом валу 4 установлен с возможностью по ворота вокруг него рычаг 16 с пальцем 17, размещенным в выполненном в подвижном диске 15 сквозном пазу 18. Между дисками

14 и 15 расположен упругий элемент 19, выполненный в виде дугообразной пружины, один конец 20 которой закреплен на неподвижном диске 14, а другой 21 — на пальце

17 рычага 16.

Передача работает следующим образом. . Упругий элемент !9 создает усилие ни диск 14 и палец- 17 рычага 16, под действием которого рычаг 16 разворачивается на валу, палец 17 упирается в стенку паза 18 диска 15, поворачивая последний на некоторый угол по часовой стрелке. Рычаг 16 при этом занимает устойчивое положение, а диск 15 поворачивает диски 13, 11, 8 и 7, обеспечивая тем самым выборку бокового зазора.

После износа у аствовавших в работе профилей зубьев рычаг 16 поворачивают на валу 4, он занимает другое крайнее устойчивое положение в пазу 18 (на чертеже показано пунктирными линиями) и, в свою очередь, поворачивает диск 15 против часо. вой стрелки. Зубчатые диски 13, 11, 8 и 7 при этом также поворачиваются, меняя свое положение, обеспечивая тем самым выборку бокового зазора и контакт профилей зубьев, которые ранее не принимали участия в работе.

Использование изобретения позволяет упростить конструкцию, уменьшить габариты многоступенчатой безлюфтовой зубчатой передачи, а также ускорить переключение ее на повторный срок службы.

1О s

Формула изобретения

1. Многоступенчатая безлюфтовая зубчатая передача, содержащая ведуший, ведомый и промежуточные валы, установленные на них зубчатые колеса, при этом установленное на ведомом и одно из установленных на каждом промежуточном валах колес выполнено из двух зубчатых дисков, один из которых закреплен на соответствующем валу, а другой установлен с возможностью поворота вокруг него, связывающий между собой диски установленного на ведомом валу колеса упругий элемент и средство для измене30 ния направления действия упругого элемента, отличающаяся тем, что, с целью уменьшения габаритов и облегчения эксплуатации передачи, другие колеса, установленные на промежуточных валах, также выполнены из

33 двух зубчатых дисков — неподвижного и подвижного относительно вала, подвижные диски, установленные на каждом промежуточном валу, жестко соединены друг с другом, неподвижные диски колес одного вала взаимодействуют с неподвижными дисками

4р другого, а подвижные — с подвижными.

2. Передача по и. 1, отличающаяся тем, что, средство для изменения направления действия упругого элемента выполнено в виде установленного с возможностью поворота на ведомом валу рычага с пальцем, соеди43 ненным с воздействующим на подвижный диск концом упругого элемента, в установленном на том же валу подвижном диске выполнен сквозной паз, в котором размещен палец рычага, а упругий элемент выполнен в виде дугообразной пружины.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

"Ke 498139, кл. F 16 Н 55/18, 1973.

2. Патент США Ме 3035454, кл. 74-440, 1960 (прототип).

744! 77

Составитель Л. Дьякова

Техред К. Шуфрич Корректор М. Вигула

Тираж 1095 Подписное

Редактор Н. Зинзикова

Заказ 3778/7

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий! I 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патен1, г. Ужгород, ул. Проектная, 4
