Реферат



Класс 42k, 33

¹ 74431

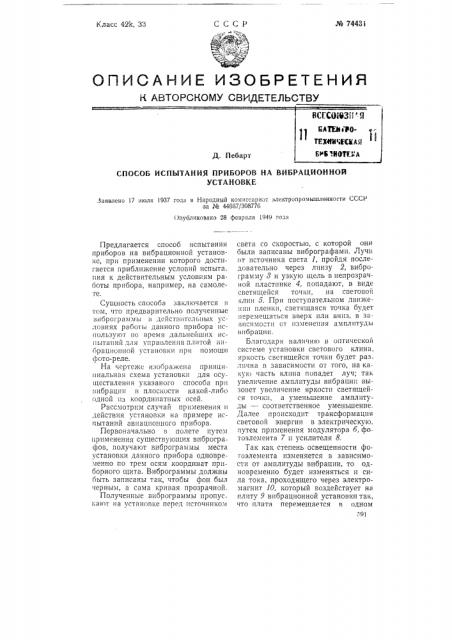

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

СПОСОБ ИСПЫТАНИЯ ПРИБОРОВ НА ВИБРАЦИОННОЙ

УСТАНОВКЕ

Заявлено l7 июля 1937 года в Народный комиссариат электропромышленности СССР за М 44667/308776 ()публиковано 28 февраля 1949 года

Предлагается способ испытания приборов на вибрационной установке, при применении которого достигается приближение условий испыта пия к действительным условиям работы прибора, например, на самолете.

Сущность способа заключается в том, что предварительно полученные

13HopoI p2ibIhI6» в,действитвль»»ых ловиях работы данного прибора используют ио время дальнейших исцыта ий для управления плитой вибрациопной установки при помощи ф от о-р еле.

На чертеже изображена принципиальная схема установки для осуществления указаного способа при вибрации в плоскости какой-лиоо одной пз координатных осей.

Рассмотрим случай применения и действия установки на примере испытаний авиационного прибора.

Первоначально в полете путем применения существующих вибрографов, получают виброграммы места установки данного прибора одновременно по трем осям координат приборного щита. Виброграммы должны быть записаны так, чтобы фон был черным, а сама кривая прозрачной.

Полученные виброграммы пропус кают на установке перед источником света со скоростью, с которой они были записаны вибрографами. Лучи от источника света 1, пройдя последовательно через линзу. 2, виброграмму 8 и узкую щель в непрозрачной пластинке 4, попадают, в виде светящейся точки, на световой клин 5. При поступательном движении пленки, светящаяся точка будет перемещаться вверх или вниз, в зависимости ст изменения амплитуды вибрации.

Благодаря наличик» в оптической системе установки светового клина, яркость светящейся точки будет раз лична в зависимости от того, на каку»о часть клина попадет луч; так увеличение амплитуды вибрации вызовет увеличение яркости светящейся точки, а уменьшение амплитуды — соответственное уменьшение.

Залее происходит трансформация световой энергии в электрическую, путем применения модулятора б, фотоэлемента 7 »I усилителя 8.

Так как степень освещенности фогоэлемента изменяется в зависимости от амплитуды вибрации, то одновременно будет изменяться и сила тока, проходящего через электромагнит 10, который воздействует на плиту 9 вибрационной установки так, что плита перемешается в одном ,9»

М 74431 каком-либо направлении пропорционально силе тока, т. е. пропорционально амплитуде вибрации.

Конструкция вибрационной установки должна обеспечивать возможность одновременного перемеще ния плиты в плоскости трех координатных осей. Это требование достигается тем, что плиту соединяют . с опорной рамой посредством широких и тОнких металлических пластинок, установленных нормально к направленин>, действия электромагнитных сил.

ОпорйукХ раму соединяк т с рамой площадки при помощи таких же пластин, но допускающих перемещение по другой координатной оси; раму площадки таким же способом соединяют с фундаментом установки.

Таким образом, на плиту будут действовать три электромаг}IHTB:

Отв. редактор М. М. Акишин

592 один — по оси Х, другой — по oc» Y I: третий — по оси Z. Пропуская перед источником света различные виброграммы, заснятые в полете на самолетах различного типа и при различных режимах полета, можно осуществить всестороннее испытание или балансировку прибора.

Предмет изобретения

Способ испытания приборов на вибрациопной установке, о т л и ч а

Io шийся тем, что, с целью приближения условий испытания и услови ям действитсльной работы прибора, предварительно снимают виброграм;!û места действительной работы прибора и используют эти виброграммы для управления при помощи фото-реле плитой вибрационной установки.

Редактор Н. С. Алешин
