Реферат

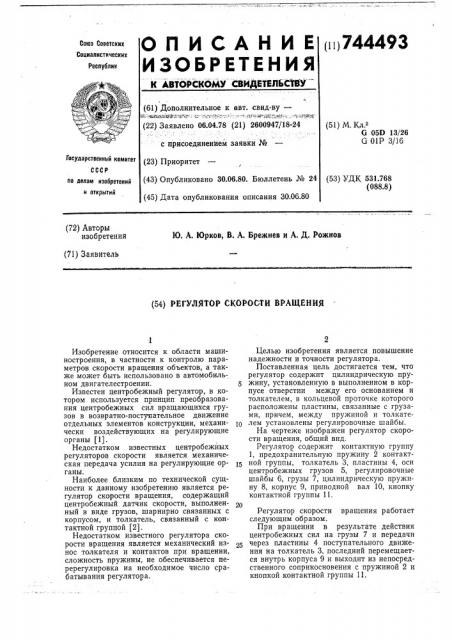

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ (i ц 744493

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ е(61) Дополнительное к авт. свид-ву— (22) Заявлено 06.04.78 (21) 2600947/18-24 (61) М.К . б 05D 13/26

G 01Р 3/16 с присоединением заявки №

Государственный комитет (23) Приоритет (43) Опубликовано 30.06.80. Бюллетень № 24 (45) Дата опубликования описания 30.06.80 (53) УДК 531.768 (088.8) по делам иэобретений н открытий (72) Авторы изобретений

Ю. А. Юрков, В. А. Брежнев и А. Д. Рожнов (71) Заявитель (54) РЕГУЛЯТОР СКОРОСТИ ВРАЩЕНИЯ

Изобретение относится к области машиностроения, в частности к контролю параметров скорости вращения объектов, а также может быть использовано в автомобильном двигателестроении. 5

Известен центробежный регулятор, в котором используется принцип преобразования центробежных сил вращающихся грузов в возвратно-поступательное движение отдельных элементов конструкции, механи- io чески воздействующих на регулирующие органы (11.

Недостатком известных центробежных регуляторов скорости является механическая передача усилия на регулирующие ор- 1к ганы.

Наиболее близким по технической сущности к данному изобретению является регулятор скорости вращения, содержащий центробежный датчик скорости, выполненный в виде грузов, шарнирно связанных с корпусом, и толкатель, связанный с контактной группой (2).

Недостатком известного регулятора скорости вращения является механический износ толкателя и контактов при вращении, сложность пружины, не обеспечивается перерегулировка на необходимое число срабатывания регулятора.

Целью изобретения является повышение надежности и точности регулятора.

Поставленная цель достигается тем, что регулятор содержит цилиндрическую пружину, установленную в выполненном в корпусе отверстии между его основанием и толкателем, в кольцевой проточке которого расположены пластины, связанные с грузами, причем, между пружиной и толкателем установлены регулировочные шайбы.

На чертеже изображен регулятор скорости вращения, общий вид.

Регулятор содержит контактную группу

1, предохранительную пружину 2 контактной группы, толкатель 3, пластины 4, оси центробежных грузов 5, регулировочные шайбы 6, грузы 7, цилиндрическую пружину 8, корпус 9, приводной вал 10, кнопку контактной группы 11.

Регулятор скорости вращения работает следующим образом.

При вращении в результате действия центробежных сил на грузы 7 и передачи через пластины 4 поступательного движения на толкатель 3, последний перемещается внутрь корпуса 9 и выходит из непосредственного соприкосновения с пружиной 2 и кнопкой контактной группы 11.

744493

Формула изобретения

:с. Составитель В. Скибенко

Редактор Л. Гольдина, Техред В. Серякова Корректор Л. Орлова

1

Заказ 1019/11:,;: Изд., № 334 Тираж 956 Подписное

НПО «Поиски» Государ»стбенного комитета СССР по делам изобретений и открытий

1 1",13035, Москва:, Ж-35, Раушская Йаб., д. 4/5

Типография, пр. Сапунова, 2

В период разгона центробежного регулятора до определенного числа оборотов, износ кнопки 11 контактной группы 1 толкателем 3 устраняется предохранительной пружиной 2.

Изменением количества регулировочных шайб 6, закреплеHíых к толкатслю 3, изменяется упругое усилие цилиндрической пружины 8, противодействующее движению толкателя 3 внутрь корпуса 9 и регулятор скорости вращения настраивается на определенное, точно заданное число оборотов срабатывания контактной группы 1 в минимальном диапазоне.

Таким же образом регулятор скорости вращения перерегулируется на другое число оборотов срабатывания.

Дальнейшее перемещение толкателя 3 внутрь корпуса 9 и вращение центробежных грузов 7 на осях 5 ограничивается упором пластин 4 в корпус 9.

Данное изобретение позволяет повысить долговечность регулятора из-за высокой надежности в работе и возможности точной настройки.

1. Регулятор скорости вращения, содержащий центробежный датчик скорости, вы5 полненный в виде грузов, шарнирно связанных с корпусом, и толкатель, связанный с контактной группой, о.т л и ч а ю шийся тем, что, с целью повышения надежности и точности регулятора, он содержит цилиндI0 рическую пружину, установленную в выполненном в корпусе отверстии между его основанием и толкателем, в кольцевой проточке которого расположены пластины, связанные с грузами.

15 2, Регулятор скорости вращения по п. 1, отличающийся тем, что между цилиндрической пружиной и толкателем установлены регулировочные шайбы.

Источники информации, принятые во внимание при экспертизе

1. Акцептованная заявка Великобритании № 1274739, кл. 6 05D 13/26, опубл. 1973.

2. Авторское свидетельство СССР № 291145, кл. G 01Р 3/16, 1968 (прототип).
