Реферат

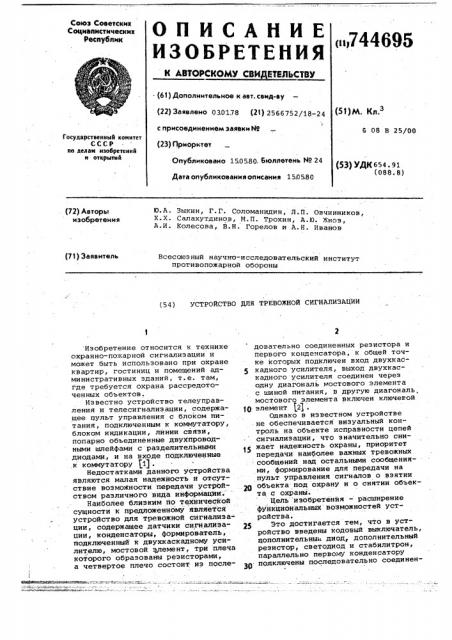

ОПИСАНИЕ

ИЗОВРЕтЕНИЯ

Союз Советскид

Социалистических

Республик >744695 в *ввсвсвссв сввсвввввсввв. (61) Дополнительное к авт. свмд-ву (22) Заявлено 030178 (21) 2566752/18-24

®) „.,(л З с присоединением заявки Йо (23) Приорктет

G 08 В 25/00

Государственный комитет

СССР ио делам изобретений и открытий

Опубликовано 1505.80. Бюллетень Ио 24 (53) УДК 654 ° 91 (088. 8) Дата опубликования описания 150580

Ю. А. Зыкин, Г.Г. Соломанидин, Л.П. Овчинников, Х.X. Салахутдинов, М.П. Трохин, А.Ю. Жнов, А.И. Колесова, В.Н. Горелов и A H. Иванов (72) Авторы изобретения

Всесоюзный научно-исследовательский институт противопожарной обороны (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ Изобретение относится к технике охранно-пожарной сигнализации и может быть использовано при охране квартир, гостиниц и помещений административных зданий, т. е. там, где требуется охрана рассредоточенных объектов.

Известно устройство телеуправления и телесигнализации, содержащее пульт управления с блоком питания, подключенным к коммутатору, блоком индикации, линии связи, попарно объединенные двухпроводными шлейфами с разделительными . диодами, и на входе подключенные к коммутатору (1) .

Недостатками данного устройства являются малая надежность и отсутствие возможности передачи устройством различного вида информации.

Наиболее близким по технической сущности к предложенному является устройство для тревожной сигнализации, содержащее датчики сигнализации, конденсаторы, формирователь, подключенный к двухкаскадному усилителю, мостовой элемент, три плеча которого образованы резисторами, а четвертое плечо состоит иэ последовательно соединенных резистора и первого конденсатора, к общей точке которых подключен вход двухкас5 кадного усилителя, выход двухкаскадного усилителя соединен через одну диагональ мостового элемента с шиной питания, в другую диагональ. мостового элемента включен ключевой

10 элемент (2) .

Однако в известном устройстве не обеспечивается визуальный контроль на объекте исправности цепей сигнализации, что значительно сни1с жает надежность охраны, приоритет передачи наиболее важных тревожных сообщений над остальными сообщениями, формирование для передачи на пульт управления сигналов о взятии

;р объекта под охрану и о снятии объекта с охраны.

Цель изобретения - расширение функциональных воэможностей устройства.

Это достигается тем, что в устройство введены кодовый выключатель, цополнительныь диод, дополнительный резистор, светодиод и стабилитрон, параллельно первому конденсатору

30 подключены последовательно соединен744695 ные первый датчик сигнализации,второй датчик сигнализации, второй конденсатор и кодовый выключатель, параллельно которому подключен третий конденсатор, четвертый конденсатор подключен к общей точке датчиков сигнализации и к общей точке кодового выключателя и второго конденсатора, выход двухкаскадного усилителя через последовательно соединенные дополнительный резистор, пятый конденсатор и дополнительный диод подключен к шине питания, а общие точки второго датчика со вторым конденсатором.и дополнительного диода с пятым конденсатором соединены через последовательно соединенные светодиод и стабилитрон.

На чертеже представлена схема устройства.

Схема устройства содержит извещатель 1 с формирователем 2,подключенным к входу одновибратора 3, состоящего из двухкаскадного усилителя с мостовым элементом, в одно иэ плеч которого включен первый конденсатор 4. Параллельно мостовому элементу подключен узел 5 световой индикации, содержащий дополнительный диод

6, пятый конденсатор 7, дополнительный резистор 8, светодиод 9 и стабилитрон 10. Параллельно конденсатору

4 подключены, последовательно соединенные первый датчик 11 сигнализации, второй датчик 12 сигнализации, второй конденсатор 13 и кодовый выключатель 14, параллельно которому подключен третий конденсатор 15, четвертый конденсатор 16 подключен к точке соединения датчиков 11,12 и к точке соединения кодового выключателя 14 и конденсатора 15. Одновиб° ратор 3 содержит транзисторы 17,18, диод 19, резисторы 20, 21, диод 22.

Извещатели 1 через разделительные диоды 23, 24 подключены к проводам линии связи 25, 26, подключенным к пульту управления 27. Напряжение от источника питания 28 через резистор

29 и коммутатор 30 подается в линию связи, провода 25, 26. Параллельно резистору 29 подключены входы блока

31 селекции, дРугой вход которого подключен к выходу блока 32 управления.

Устройство работает следующим образом.

С помощью блока 32 управления коьелутатор 30 осуществляет переключение полярности подключения ис1 точника пита..ля 28 к линии связи.

В одном положении- коммутатора минус источника питания 28 подключен к проводу 25 "а плкс через резистор 29 к проводу 26 линии связи, что приво" Дик к включению иэвещателя 1 . В другом положении коммутатора плюс источника питания 28 подключен через резистор 29 к проводу 25, а минус

ЗО

65 непосредственно к проводу 26 и включается извещатель 1 . Таким образом, положение коммутатора соответствует номеру извещателя, с которого поступает информация, Сообщения с извещателей закодированы в длительности импульсов. При срабатывании извещателя через резистор 29 начинает про" текать ток. Импульсы напряжения, снимаемые с резистора 29 поступают на вход селектора 31 сигналов, который определяет вид сообщения и индицирует его. Информация о положении коммутатора 30 и соответственно о номере опрашиваемого объекта,поступает на селектор 31 иэ блока 32 управления.При этом номер опрашиваемого объекта индицируется одновременно с видом поступающего сообщения.

В состоянии устойчивого равновесия схема извещателя практически не потребляет энергии, поскольку оба транзистора 17 и 18 закрыты.

При подаче через разделительный диод 24 питания на извещатель на базе транзистора 17 появляется импульс отрицательной полярнос и, транзистор 17 открывается и начинается заряд конденсатора мостового элемента. Эарядный ток конденсатора, являясь входным током для транзистора

18, обеспечивает его открывание, в результате чего в базу транзистора 17 подается входной ток от источника 28. Процесс перехода из состояния устойчивого равновесия в .состояние квазиустойчивого равнове- сия носит лавинообразный характер.В момент запуска одновибратора потенциал анода диода 19 ниже потенциала катода этого диода и диод закрыт.

По мере заряда конденсатора мостового элемента потенциал анода повышается и в момент сравнения потенциалов анода и катода диода 19 последний открываешься, постоянная времени заряда конденсатора мостового элемента резко открывается, постоянная времени заряда конденсатора мостового элемента резко уменьшается, ток, втекающий в базу транзистора 18, уменьшается и транзистор 18 выходит из насыщения. Это вызывает лавинообразное закрывание транзисторов 17,18.

Время, в течение которого транзисторы 17,18 находятся в .открытом состоянии, зависит от величины емкости конденсатора мостового элемента, величина емкости зависит от состояния контактов датчиков сигнализации и кодового выключателя. В качестве первого датчика 11 сигнализации используется датчик пожарной сигнализации, при срабатывании (размыкании) которого независимо от состояния контактов датчика 12 и кодового выключателя 14, емкость

744695

Устройство для тревожной сигнализации, содержащее датчики сигнализации, конденсаторы, формирователь, подключенный к двухкаскадному усилителю, мостовой элемент, при плеча которого образованы резисторами, а четвертое плечо состоит из после2О довательно соединенных резистора и первого конденсатора, к общей точке которых подключен вход двухкаскадного усилителя, выход двухкаскадного усилителя соединен через одну диагональ мостового элемента с шиной питания, в другую диагональ мостового элемента включен ключевой элемент, отличающееся тем, что, с целью расширения функциональных

ЗО возможностей устройства, в него вве дены кодовый выключатель, дополнительный диод, дополнительный резистор светодиод и стабилитрон,параллельно первому конденсатору подклю35 чены последовательно соединенные первый датчик сигнализации, второй датчик сигнализации, второй конденсатор и кодовый выключатель, параллельно которому подключен третий

4О конденсатор, четвертый конденсатор подключен к общей точке датчиков сигнализации и к общей точке кодового выключателя и второго конденсатора, выход двухкаскадного усилителя

4> через последовательно соединенные дополнительный резистор, пятый конденсатор и дополнительный диод подключен к шине питания, а общие точки второго датчика со вторым конденсатором и дополнительного диода с и 5О пятым конденсатором соединены через последовательно соединенные светодиод и стабилитрон. конденсатора мостового элемента минимальна и равна емкости первого конденсатора 4. В этом случае извещатель выдает короткий импульс, т.е ° достигается приоритет передачи сигнала о пожаре над другими видами информации, независимо от того взят объект под охрану (контакты кодового выключателя 14 замкнуты) или снят с охраны (контакты кодового выключателя 14 разомкнуты). Прн замкнутых контактах датчика 11 величина емкости мостового элемента зависит от состояний контактов кодового выключателя 14 и датчика 12 охранной сигнализации . Если объект взят под охрану, т.е. контакты кодового выключателя 14 и датчика 12 замкнуты, величина емкости равна сумме величин емкостей первого конденсатора 4 и . конденсаторов 16 и 13. B этом случае иэвещатель формирует импульс, длительность которого соответствует сигналу "Взятие под охрану". При замыкании контактов датчика охранной сигнализации 12 отключается второй конденсатор 13, и извещатель формирует импульс, длительность которого соответствует сигналу "Тревога".

При снятии объекта с охраны контакты кодового выключателя разомкнуты, и не зависимо от состояния контактов датчика охранной сигнализации 12 извещатель формирует импульс, длительность которого соответствует сигналу

"Снятие с охраны", так как второй конденсатор 13 и четвертый конденсатор 16 подключены к первому конденсатору 4 последовательно с третьим конденсатором 15.

Узел световой индикации работает следующим образом. При срабатывании одновибратора открывается транзистор 17 и происходит заряд Я пятого конденсатора 7 через дополнительный диод 6 и резистор 8. После выключения одновибратора пятый конденсатор

7 разряжается по цепи: нижняя обклад ка пятого конденсатора 7, резисторы

8, 20, 21, диод 22, контакты датчиков 11, 12, стабилитрон 10, светодиод 9, верхняя обкладка конденсатора 5, и светодиод выдает импульсны световой сигнал. При срабатывании одновибратора стабилитрон 10 исключает шунтирование перехода база-эмиттер транзистора 18. Отсутствие импульсного светового сигнала характеризует либо неисправность цепей сигнализации (контакты датчиков 11, 12), либо неисправность извещателя.

Устройство позволяет автоматизировать процессы сдачи объекта под охрану и снятия объекта с охраны, получить приоритет передачи сигнала о пожаре и получить на объекте световую индикацию о неисправности цепей сигнализации, что значительно

5 расширяет функциональные возможности устройства и увеличивает надежность охраны. Разделение сигналов о -пожаре в устройстве значительно снизит экс-. плуатационные расходы.

1Î

Формула изобретения

Источники информации, принятые во внимание при экспертизе

1. Патент Франции Р 225279 кл. G 08 С 19/30, 20.06.75.

2. Авторское свидетельство СССР

9 525985, кл. G 08 В 25/00, 25.08.76 О (прототип).
