Реферат



1745433

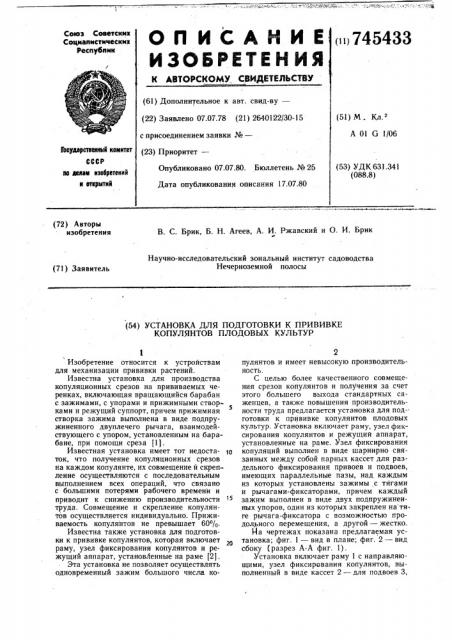

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистическик

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 07.07.78 (21) 2640122/30-15 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

А 01 G 1/06

Государственный комитет

СССР м далек изобретений н еткрытнй (53) УДК 631.341 (088.8) Опубликовано 07.07.80. Бюллетень № 25

Дата опубликования описания 17.07.80 (72) Авторы изобретения

В. С. Брик, Б. Н. Агеев, А. И. Ржавский и О. И. Брик

Научно-исследовательский зональный институт садоводства

Нечерноземной полосы (71) Заявитель (54) УСТАНОВКА ДЛЯ ПОДГОТОВКИ К ПРИВИВКЕ

КОПУЛЯНТОВ ПЛОДОВЫХ КУЛЬТУР

Изобретение относится к устройствам для механизации прививки растений.

Известна установка для производства копуляционных срезов на прививаемых черенках, включающая вращающийся барабан с зажимами, с упорами и прижимными створками и режущий суппорт, причем прижимная створка зажима выполнена в виде подпружиненного двуплечего рычага, взаимодействующего с упором, установленным на барабане, при помощи среза (1).

Известная установка имеет тот недоста- щ ток, что получение копуляционных срезов на каждом копулянте, их совмещение и скрепление осуществляются с последовательным выполнением всех операций, что связано с большими потерями рабочего времени и приводит к снижению производительности труда. Совмещение и скрепление копулянтов осуществляется индивидуально. Приживаемость копулянтов не превышает 60%.

Известна также установка для подготовки к прививке копулянтов, которая включает раму, узел фиксирования копулянтов и режущий аппарат, установЛенные на раме (2).

Эта установка не позволяет осуществлять одновременный зажим большого числа ко2 пулянтов и имеет невысокую производительность.

С целью более качественного совмещения срезов копулянтов и получения за счет этого большего выхода стандартных саженцев, а также повышения производительности труда предлагается установка для подготовки к прививке копулянтов плодовых культур. Установка включает раму, узел фиксирования копулянтов и режущий аппарат, установленные на раме. Узел фиксирования копуляций выполнен в виде шарнирно связанных между собой парных кассет для раздельного фиксирования привоев и подвоев, имеющих параллельные пазы, над каждым из которых установлены зажимы с тягами и рычагами-фиксаторами, причем каждый зажим выполнен в виде двух подпружиненных упоров, один из которых закреплен на тяге рычага-фиксатора с возможностью продольного перемещения, а другой — жестко.

На чертежах показана предлагаемая установка; фиг. 1 — вид в плане; фиг. 2 — вид сбоку (разрез А-А фиг. 1).

Установка включает раму 1 с направляющими, узел фиксирования копулянтов, выполненный в виде кассет 2 — для подвоев 3, 745433 и 4 — для привоев 5, в которых имеются рабочие основания 6 и 7 с параллельными пазами 8 и 9. Над последними установлены прижимы с подвижными на тяге 10 упорами

11, подпружиненные пружиной !2. Упоры 13 жестко связаны с тягой 10, а последняя соединена шарниром с кулачком 14 рычагафиксатора 15. На раме установки вблизи рабочих оснований 6 и 7 кассет 2 и 4 расположен режущий аппарат 16.

Установка работает следующим образом, В направляющих рамы установлены кас- © сеты 2 и 4, а в пазах 8 и 9 рабочих оснований 6 и 7 вставляют копулянты так, чтобы места для копуляционных срезов располагались вблизи рабочих оснований 6 и 7 каждой кассеты, при этом упоры 11 и 13 обжаты рабочим фиксатором 15.

После заправки таким образом пазов кассеты 2 подвоями 3 и пазов кассеты 4 привоями 5 их поджимают к боковой грани каждого паза подвижными упорами 11, а затем фиксируют в пазах упорами 13. Продоль- 2е ное перемещение. упоров 11 осуществляется с помощью пружины 12 и тяги 10, которая перемещается при повороте рычага-фиксатора 15 и воздействии кулачка на раму 1 установки.

Далее каждая кассета перемещается в направляющих рамы 1 установки в зону действия режущего аппарата 16, в результа.те чего получается косой срез на всех копулянтах, как в кассетах с подвоями, так и кассетах с привоями. Ввиду того, что пазы gy в кассетах одинаковы, а толщина рабочих оснований 6 и ? может быть конструктивно заложена небольшой, срезы на всех ко-. пулянтах будут одинаковы по длине. Положение срезов копулянтов во всех кассетах в этом случае будет зафиксировано с одинаковыми расстояниями от боковых поверхностей кассет. Следовательно, при совмещении попарно рабочих оснований кассет с подвоями и привоями и совпадении их базовых поверхностей совпадут и срезы всех копулянтов.

Процесс скрепления всех срезов парных копулянтов может осуществляться, например, с использованием быстросхватывающих клеев, нанесенных на срезы всех копулянтов. После совмещения рабочих оснований кассет произойдет скрепление срезов. Для освобождения готовых прививок рычагомфиксатором 15 с помощью кулачка 14 и тяги 10 перемещают упоры 11 и 13 в исходное положение.

Предлагаемая установка позволяет повысить производительность труда в 4 раза по сравнению с ручной прививкой.

Формула изобретения

Установка для подготовки к прививке копулянтов плодовых культур, включающая раму, узел фиксирования копулянтов и режущий аппарат, установленные на раме, отличаюи аяся тем, что, с целью повышения выхода стандартных привоев, а также павышения производительности труда, узел фиксирования копулянтов выполнен в виде шарнирно связанных между собой парных кассет для раздельного фиксирования привоев и подвоев, имеющих параллельные пазы, над каждым из которых установлены зажимы с тягами и рычагами-фиксаторами, причем каждый зажим выполнен в виде двух подпружиненных упоров, один из которых закреплен на тяге рычага-фиксатора с возможностью продольного перемещения, а другой — жестко.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 234035, кл. А 01 G 1/06, 1967.

2. Савин М. А. и др. Механизация прививки виноградных черенков. «Виноградарство и виноделие СССР», 1976, № 7 (прототип).

15 19 C 11 745433

А-Я

UHHHIlH Государственного комитета СССР по -делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 г

Редактор О. Иванова

Заказ 3835/2

Составитель М. Дранишников

Техред К. Шуфрич Корректор М. Шарошн

Тираж 723 Подписное
