Реферат

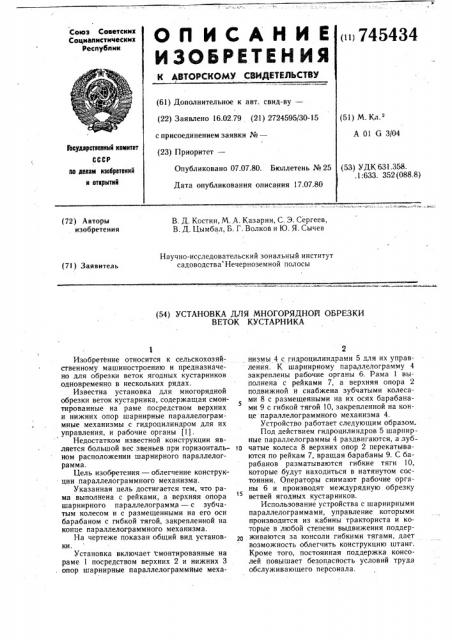

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советски к

Социалистических

Республик

< 745434 (61) Дополнительное к авт. свид-ву— (22) Заявлено 16.02.79 (21) 2724595/30-15 (51) М. Кл

А 01 G 3/04 с присоединением заявки №вЂ” !

Гасудерстееииый комитет

СССР (23) Приоритет— (53) УДК 631.358. ,1:633. 352 (088.8) Опубликовано 07.07.80. Бюллетень №25

Дата опубликования описания 17.07.80 по делам изебретеиий и открытий

В. Д. Костин, М. A. Казарин, С. Э. Сергеев, В. Д. Цымбал, Б. Г. Волков и Ю. Я. Сычев (72) Авторы изобретения

Научно-исследовательский зональный институт садоводства Нечерноземной полосы (71) Заявитель (54) УСТАНОВКА ДЛЯ МНОГОРЯДНОЙ ОБРЕЗКИ

ВЕТОК КУСТАРНИКА

Изобретение относится к сельскохозяйственному машиностроению и предназначено для обрезки веток ягодных кустарников одновременно в нескольких рядах.

Известна установка для многорядной обрезки веток кустарника, содержащая смонтированные на раме посредством верхних и нижних опор шарнирные параллелограммные механизмы с гидроцилиндром для их управления, и рабочие органы (1).

Недостатком известной конструкции является большой вес звеньев при горизонтальном расположении шарнирного параллелограмма.

Цель изобретения — облегчение конструкции параллелограммного механизма.

Указанная цель достигается тем, что рама выполнена с рейками, а верхняя опора шарнирного параллелограмма — с зубчатым колесом и с размещенными на его оси барабаном с гибкой тягой, закрепленной на конце параллелограммного механизма.

На чертеже показан общий вид установки.

Установка включает смонтированные на раме 1 посредством верхних 2 и нижних 3 . опор шарнирные параллелограммйые меха2 низмы 4 с гидроцилиндрами 5 для их управления. К шарнирному параллелограмму 4 закреплены рабочие органы 6. Рама 1 выполнена с рейками 7, а верхняя опора 2 подвижной и снабжена зубчатыми колесами 8 с размещенными на их осях барабанами 9 с,гибкой тягой 10, закрепленной на конце параллелограммного механизма 4.

Устройство работает следующим образом.

Под действием гидроцилиндров 5 шарнирные параллелограммы 4 раздвигаются, а зуб-! а чатые колеса 8 верхних опор 2 перекатываются по рейкам 7, вращая барабаны 9. С барабанов разматываются гибкие тяги 10, которые будут находиться в натянутом состоянии. Операторы снимают рабочие органы 6 и производят междурядную обрезку ветвей ягодных кустарников.

Использование устройства с шарнирными параллелограммами, управление которыми производится из кабины тракториста и которые в любой степени выдвижения поддер20 живаюгся за консоли гибкими тягами, дает возможность облегчить конструкцию штанг.

Кроме того, постоянная поддержка консолей повышает безопасность условий труда обслуживающего персонала.

745434

Формула изобретения

Составитель С. Алексеев

Техред К. Шуфрич Корректор М. Коста

Тираж 723 Подписное

ЦНИИПИ Государственного комитета СССР по . делам изобретений и открытий

1 l 3035, Москва, )K — 35, Раушская наб., д. 4/5

Филиал ППП <Патент», г. Ужгород, ул. Проектная, 4

Редактор О. Иванова

Заказ 3835/2

Установка для многорядной обрезки веток кустарника, содержащая смонтированные на раме посредством верхних и нижних опор шарнирные параллелограммные механизмы с гидроцилиндром для их управления, и рабочие органы, отличающаяся тем, что, с целью обледенения конструкции параллелограммного механизма, рама выполнена с рейками, а верхняя опора шарнирного параллелограмма — с зубчатым колесом и с размещенными на его оси барабаном с гибкой тягой, закрепленной на конце шарнирного параллелограммного механизма.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 295547, кл. А 01 D 46/00, 1966 (прототип).
