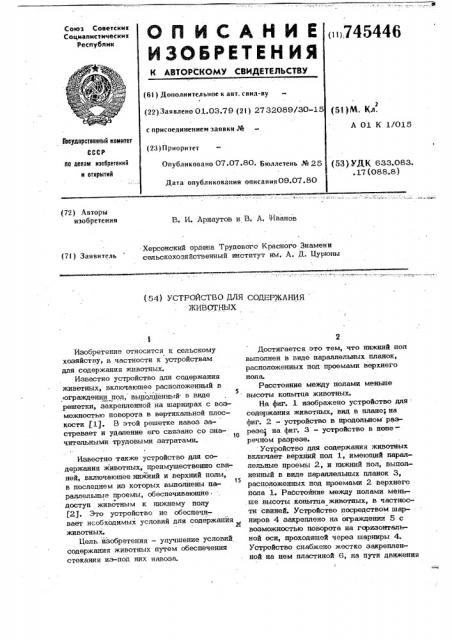

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (1! ) 745446

Союз Советскик

Социалистическик

Республик (61) Дополнительное к авт. свил-ву (22) Заявлено 01.03.79 (21) 2732089/30-15 (51) М. Кл. с присоединением заявки М

А 01 К 1/015

Государственный комитет

СССР (23) Приоритет (53) УД3(633.083, . 17 (088.8) но делам изобретений и открытий

Опубликовано 07.07.80 Бюллетень № 25

Дата опубликования описания 09.07.80 (72) Авторы изобретения

В. И. Арнаутов и B. Л. Иванов

Херсонский ордена Трудового Красного Знамени сельскохозяйственный институт им. A. Д. Цурюпы (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СОЩГжАНИЯ

ЖИВОТНЫХ

Изобретение относится к сельскому хозяйству, в частности к устройствам для содержания животных.

Известно устройство для содержания животных, включающее расположенный в

5 ограждении пол, выполненный в виде решетки, закрепленной на шарнирах с возможностью поворота в вертикальной плоскости Щ. B этой решетке навоз застревает и удаление его связано со зна10 чительными трудовыми затратами.

Известно также устройство для содержания животных, преимущественно свиней, включающее нижний и верхний полы, 15 в последнем из которых выполнены параллельные проемы, обеспечивающие ° доступ животным к нижнему полу

f2/. Это устройство не обеспечивает необходимых условий для содержанйя животных

Пель. изобретения — улучшение условий содержания животных путем обеспечения стекания из-под них навоза.

Достигается это тем, что нижний пол выполнен в виде параллельных планок, расположенных под проемами верхнего пола.

Расстояние между полами меньше высоты копытца животных.

На фиг. 1 изображено устройство для содержания животных, вид в плане; на фиг. 2 — устройство в продольном разрезе1 на фиг. 3 — устройство в попе— речном разрезе.

Устройство для содержания животных включает верхний пол 1, имеющий параллельные проемы 2, и нижний пол, выполненный в виде параллельных планок 3, расположенных под проемами 2 верхнего пола 1. Расстояние между полами меньше высоты копытца животных, в частности .свиней. Устройство посредством шарниров 4 закреплено на ограждении 5 с возможностью поворота на горизонтальной оси, проходящей через шарниры 4.

Устройство снабжено жестко закрепленной на нем пластиной 6, на пути движения

745446

Формула изобретения которой при повороте устройства установлен упор 7. Под нижним полом расположен навозный канал 8. Ширина проемов

2 равна ширине пятачка свиней, содержащихся на этом устройстве.

Работает устройство следующим образом.

Животные, перемещаясь по верхнему полу 1 и пропуская ноги через проемы

Ф

2, продавливают навоз, который затем с планок 3 стекает в навозный канал 8 и по нему удаляется за пределы места содержания животных. Кроме того, передвигая пятачком навоз вдоль проемов

2 верхнего пола 1 свиньи способствуют перемещению его на планки 3. С помощью пластины 6 животные могут повора-. чивать устройство на шарнирах 4 и затем сбрасывать его, При этом также происходит стряхивание навоза с устройства в навозный канал 8. Угол поворота устройства на шарппрах 4 ограничивается упором 7, Благодаря тому, что расстояние между верхним и нижним попами меньше высоты копытца свиней, висячие пальцы животных не касаются верхнего пола тогда, когда животное стоит на нижнем полу.

1. Устройство для содержания животных, преимущественно свиней, включаю щее нижний и верхний полы, в последнем из которых выполнены параллельные проемы, обеспечивающие доступ животным к нижнему полу, о т л и ч а ющ е е с я тек;„что, с целью улучшен ния условий содержания животных путем обеспечения стекания из-под них навоза, нижний пол выполнен в виде параллельных планок, расположенных под проемами верхнего пола.

2. Устройство по п. 1, о т л и ч а— ю щ е е с я тем, что расстояние между полами меньше высоты копытца животныхх.

Йточники информации, принятые во внимание при экспертизе

l. Арнаутов В. И. Технология меха- низированных р бот на репродукторных

25 свйнофермах. М., "Колос", 1976, с. 1 56-160.

2. Авторское свидетельство СССР

Ио 654217, .кл. А Ol К l/00, 1977.

745446

7 g °

Составитель В. Арнаутов

Редактор О. Иванова Техред И. Нинц Корректор Г. Назарова

Заказ 3836/3 Тираж 723 подписное

БНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент", r. Ужгород, ул. Проектная, 4
