Реферат

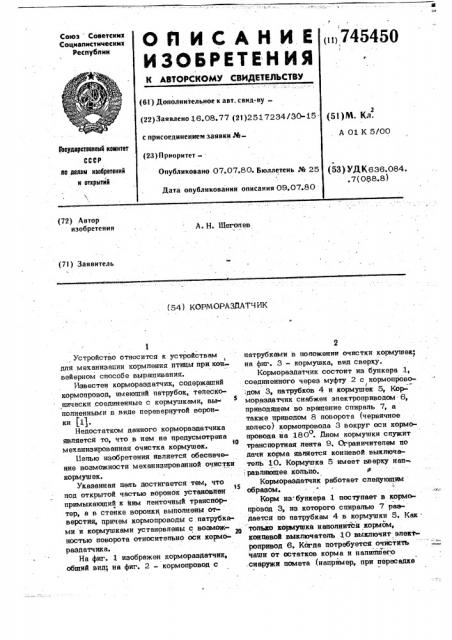

OA ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ р (it) 745450

Союз Советских

Социалистических республик (61) Дополнительное к авт. санд-ву (22) Заявлено 16.08,77 (21)2517234/30-15 (51) M. Кд.

А 01 К 5/00 с присоединением заявки РЙ

Гонудэрстнннный комитет

СССР но делам изобретений и открытий (23}ПриоритетОпубликовано 07.07,80. Бюллетень,% 25 (53) УДК636 084. 7 (098.8) Дата опубликования описания 09,07.80 (72) Автор изобретении

A. Н. Шеголев (71) Заявитель (54) КОРМОРАЗДАТЧИК

Устройство относится к устройствам

I для.механизации кормления птицы при конвейерном способе выращивания.

Известен кормораздатчик, содержащий кормопровод, имеющий патрубок, телескопически,соединенные с кормушками, выполненными в виде перевернутой воронки fi).

Недостатком данного кормораздатчика является то, что в нем не предусмотрена механизированная очистка кормушек.

Белью изобретения является обеспечение возможности механизированной очистки кормушек.

Указанная цель достигается тем, что

15 под открытой частью воронок установлен примыкающий к ним ленточный транспор тер, а в стенке воронки выполнены сп верстия, причем кормопроводы с патрубками и кормушками установлены с возможностью поворота относительно оси кормораздатчика.

На фиг. 1 изображен кормораздатник, общий вид; на фиг. 2 — кормопровод с

2 патрубками в положении очистки кормушек °

BB фнг. 3 — кормутпка, вид сверху.

Кормораздатчик состоит из бункера 1, соединенного через муфту 2 с кормопрово/

;дом 3, патрубков 4 и кормушек 5, Кормораздатчик снабжен электроприводом - 6, приводящем во вращение спираль 7, а также приводом 8 поворота (червячное колесо) кормопровода 3 вокруг оси кормопровода на 180 . Дном кормушки служит транспортная лента 9. Ограничителем по дачи корма является концевой выключатель 10. Кормушка 5 имеет вверху нап равляющее. кольцо. р

Кормораздатчик работает следуницим образом. *

Корм из бункера 1 поступает в кормопровод 3, из которого спиралью 7 раздается по патрубкам 4 в кормушки 5. Кактолько кормушка наполнится кормом, концевой выключатель 10 выключит электр ропривод 6. Когда потребуется очистить чаши от остатков корма и налипшего снаружи помета (например, при пересадке

1. Патент США № 3033163, кл. 119-52, 1964 r.

Pu8. /

/

Составитель Л. Котов

Редактор Н. Тимонина Техред И, Нипц Корректор H. Григорук

Заказ 3838/3 Тираж 723 Подпирное

БНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Мостил, Ж-35, Рвушсиви нвб., д: 4/5

Филивл ППП Пвтвнт, 1. Уиоород, уи. Провитнвн, 4

3 745 птипы из одной клетки в другую), включается привод 8 поворота кормораздатчи-, .

za, который поворачивает кормопровод вокруг своей оси на 180 . При этом кормушки из нижнего положения переносятся в верхнее и падают на трубу кормопровода 3 вдоль патрубка 4, стряхивая со стенок налипший корм и помет на ленту 9.

Ленточным транспортером остатки корма и помет выносятся за пределы клетки.

После очистки кормушки возвращаются в исходное положение реверсивным поворотом привода 8. Между лентой и чашей имеется зазор, который меньше, чем раз-мер гранулы корма.

Простота данного кормораздатчика, малые габариты, самоочистка кормушек позволяют применять его при конвейерном способе B первые дни выращивания, когда птица еще не может брать корм из кормушек других типов.

450 4.

Формула изобретения

Кормораздатчик, содержащий кормопровод, имеющий патрубки, телескопически

5 соединенные с кормушками, выполненными в виде перевернутой воронки, о т л ич а ю шийся тем, что, с иелью обеспечения механизированной очистки кормушек, под открытой. частью воронок устаl0 новлен примЫкающий к ням ленточный транспортер, а в стенке воронки выполненьд отверстия, причем кормопровод с патрубками и кормушками установлен с возможностью поворота относительно оси

15 кормораздатчика.

Источники информации, принятые во внимание при экспертизе
