Союз Советских

Социалистических

Республик

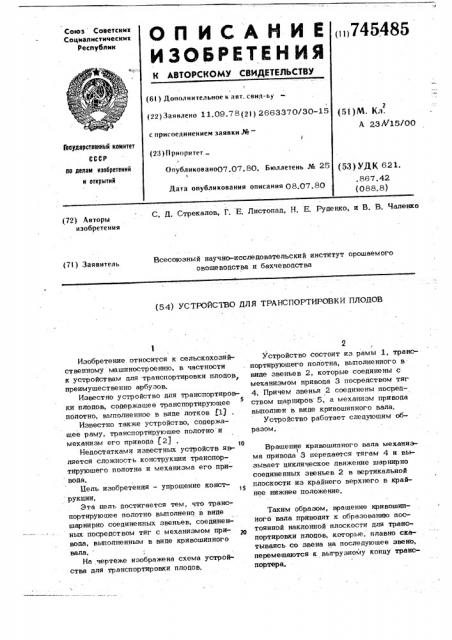

О П И С А Н И Е (,)745485

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ (6l) Дополнительное н авт. свил-ьу (22) Заявлено 1 1.09.7 8 (2 l ) 2663370/30-15 с присоединением заявки №(51)M. Кл.

А 23Ф15/00

Государственный комитет (23)Приоритет

Опубликовано()7,07. 80. Бюллетень № 25

I ао делам изобретений и открытий (53) УДК 621. . 867 ° 42 (088. 8) Дата опубликования описания 08.07.80

С. Д. Стрекалов, Г. Е. Листопад, Н. Е. Руденко, и В, В. Чаленко (72) Авторы изобретения

Всесоюзный научно-исследовательский институт орошаемого овощеводства и бахчеводства (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ТРАНСПОРТИРОВКИ ПЛОДОВ

Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для транспортировки плодов преимущественно арбузов.

Известно устройство для транспортировки плодов, содержащее транспортирующее полотно, выполненное в виде лотков т .1)

Известно также устройство, содержащее раму, транспортирующее полотно и механизм его привода t 2j о

Недостатками известных устройств является сложность конструкции транспортирующего полотна и механизма его привода.

Цель изобретения — упрощение конст рукции, Эта цель достигается тем, что транспортирующее полотно выполнено в виде шарнирно соединенных звеньев, соединенных посредством тяг с механизмом привода, выполненным в виде кривошипного вала.

На чертеже изображена схема устройства для транспортировки плодов.

Устройство состоит из рамы 1, транспортирующего полотна, выполненного в виде звеньев 2, которые соединены с механизмом привода 3 посредством тяг

4. Причем звенья 2 соединены посредством шарниров 5, а механизм привода выполнен в виде кривошипного вала.

Устройство работает следующим образом.

Вращение кривошипного вала механизма привода 3 передается тягам 4 и вь зывает циклическое движение шарнирно соединенных звеньев 2 в вертикальной плоскости из крайнего верхнего в крайнее нижнее положение.

Таким образом, вращение кривошипного вала приводит к образованию постоянной наклонной плоскости для транспортировки плодов, которые, плавно скатываясь со звена на последующее звено, перемещаются к выгрузному концу транспортера.

7 45485

Формула изобретения

I r

1. Устройство для транспортировки плодов, включающее раму, транспортирующее полотно и механизм его привода, отличающееся тем, что,с целью упрощения конструкции, транспортирующее полотно выполнено в виде шарнирно соединенных звеньев, соединенных посредством тяг с механизмом привода.

2. Устройство по п. 1, о т л и ч а— ю щ е е с я тем, что механизм привода выполнен в виде кривошипного вала.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

N 340403, кл. А23 N 15/00, 1968.

2. Авторское свидетельство СССР

М 425624, кл, А23 Я 15/00, 1971.
