Реферат



11,745575

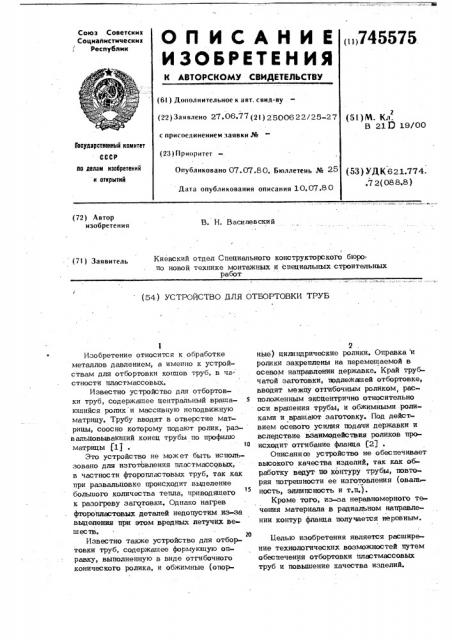

Oll HCAHHK

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛВСТВУ

Союз Советскик

Социалистическик

Республик

4 г (6I ) Дополнительное к авт. свил-ву (22) Заявлено 27.06.77 (2I ) 2500622/25-27 (51)М. Кл.

В 21 0 19/00 с присоелинением заявки ¹

Гесударстевииый камитет

СССР (23) Приоритет

Опубликовано 07.07.80. Бктллетень № 25 ио лелем изобретений и открытий (53 ) УД К 6 2 1.774.7 2(088,8) Дата опубликования описания 10.07.8 0 (72) Автор изобретения

В. H. Василевский

Киевский отдел Специального конструкторского бюро по новой технике монтажных и специальных строительных работ (7! ) Заявитель (54) УСТРОЙСТВО ДЛЯ ОТБОРТОВКИ ТРУБ

Изобретение относится к обработке металлов давлением, а именно к устройствам для отбортовки копцов труб, в ча" стности пластмассовых.

Известно устройство для отбортовки труб, содержащее центральный враша- 5 юшийся ролик и массивную неподвижную матрицу. Трубу вводят в отверстие матрицы, соосно которому подают ролик, развальцовываюший конец трубы по профилю матрицы (1J .

Это устройство не может быть испольl, зовано для изготовления пластмассовых, в частности фторопластовых труб, так как при развальцовке происходит выделение большого количества тепла, приводяшего

15 к разогреву заготовки, Однако нагрев фторопластовых деталей недопустим из-за выделения при этом вредных летучих веществ.

Известно также устройство для отбо товки труб, содержащее формуюшую онравку> выполненную в виде отгибочного конического ролика, и обжимные (опор2 ные) цилиндрические ролики. Оправка и ролики закреплены на перемещаемой в осевом направлении державке. Край трубчатой заготовки, подлежащей отбортовке, вводят межпу отгибочным роликом, расположенным эксцентрично относительно оси вращения трубы, и обжимными, роликами и вращают заготовку. Под действием осевого усилия подачи державки и вследствие взаимодействия роликов происходит отгибание фланца (2 .

Описанное устройство не обеспечивает высокого качества изделий, так как обработку ведут по контуру трубы, повторяя погрешности ее изготовления (овальность, эллипсность и т.п.).

Кроме того, из-за неравномерного течения материала в радиальном направлении контур фланца получается неровным.

Белью изобретения является расширение технологических возможностей путем обеспечения отбортовки пластмассовых труб и повышение качества изделий.

1. Устройство для отбортовки труб, содержащее смонтированные на станине шпиндель и расположенные на нем обжимные ролики, а также опрюку, о т л ич а ю ш е е с я тем, что, с целью расширения технологических возможностей путем обеспечения отбортовки пластмассовых труб и улучшения качества изделий, оправка вытвлнена в виде усеченно- го конуса с фланцем на большем основа- нии, служащим для отгибки борта трубы, а а обжимиае ролики расттоложены планетарно относительно фланца.

2. Устройство по п. 1, о т л и ч а юш е е с я тем, что на рабочем торце фланца выполнен кольцевой бурт-ограничитель.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

% 566651, кл. В 21 9 19/02, 1976.

2. Авторское свидетельство СССР % 202059, кл. В 210 19/08, 1967.

3 7455

37Q цель достигается тем что опрВВ ка выполтте т.. в виде усеченного конуса с фланпем не большем основании, служащим для отгибки борта трубы, а обжимные ролики расположеньи планетарно относительно фланца, ттрн этом на рабочем торце фланца выполнен кольцевой бурт-ограничитель.

На фиг. 1 изображено предлагаемое устройство для отбортовки труб, общий 10 вид; на фиг. 2 - вид сверху фиг. 1; на фиг. 3 — вид А фиг, l; на фиг. 4 - разрез Б-Б фиг. 3; на фиг. 5 — узел Т фиг.4.

Устройство для отбортовки труб содержит станину 1, на которой смонтированы 15 бабка 2 со шпинделем 3 и электродвигатель 4, связанный через редуктор 5 со шпинделем 3. На шпинделе укреплена планшайба 6, в пазах которой установлены кулачки 7, несущие кронштейны 8 с обжим- 20 ными роликами 9. В центре планшайбы крепится сменная формутошая оправка, выполненная в виде усеченного конуса 10 с отгибочным фланцем 11, выполненным на большом основании, по отношению к кото25 рому ролики 9 расположены планетарно.

Образующие наружной поверхности конуса

1 0 и роликов 9 наклонены друг к другу в сторону подачи разрабатываемой трубы 12..

Для смешения роликов 9 в радиальйом на-.

„, 30 правлении в планшайбе имеются винтовые пары 13.

На рабочей поверхности фланца 11 выполнен кольцевой бурт-ограничитель 14.

Кроме того, на направляющих станины

35 смонтирована каретка,15„несущая зажимное устройство 16.

Устройство работает следующим образом.

В центр планшайбы устанавливают on- 40 равку, диаметр меньшего основания которой меньше или рюен внутреннему диаметру трубы. Ролики 9 с помощью винтовых пар 13 разводят на величину наружного ..

45 диаметра трубы. Заготовку, подлежащую отбортовке, устанавливают в зажимное устройство 16. Придают вращение планшайбе 6 и одновременно с помощью каретки 15 подают трубу 12 íà вальцовку, 75 4 вводя ее борт в клиновидную зону между роликами 9 и конусом 10. Ролики 9 предварительно калибруют трубу на онравке. В результате материал трубы начинает течь и при постоянной осевой нагрузке поступает по поверхности оправки и отгибочного фланца 11, образуя вначале раструб, облегчающий формование фланца, а затем» фланец. При этом контур фланца ограничивается буртом 14, на который заполняется форма пластичным материалов борта трубы.

Истюльзование предлагаемого устройства позволит значительно повысить качество изготовления труб, в частности фторопластовых, что обеспечит повышение надежности трубчатых соединений.

Это в свою очередь позволит широко использовать фторопластовые трубы в строительстве, что даст народному хозяйству значительный экономический эффект.

Формула изо бретения

74557 5
