ласс 2ic, 46„;

СССР

Эй 74579

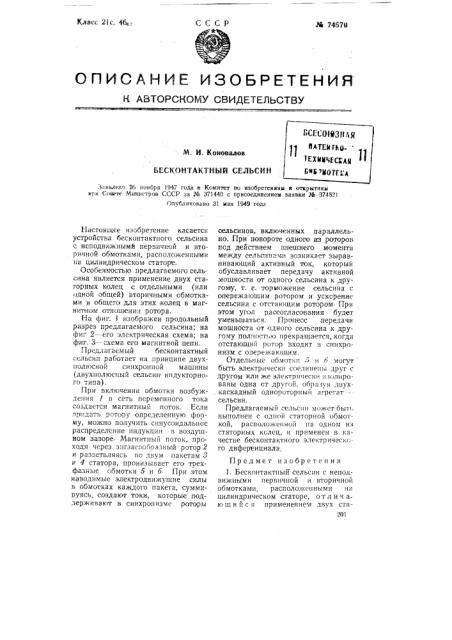

ОПИСАНИЕ ИЗОВ1КТКНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 Ш-ОДЗИ.Щ

5ATEN I ЛО. ткхнн рсдд а|4С та0у, „

Уй. И. Коновалов

БЕСКОНТАКТНЫЙ РЕЛЬСИН

Завалено 26 ноября 1947 года в Комитет по изобретениям и открытиям ври Совете Министров СССР на № 371440 с присоединением ааявки ¹. 374521

Опубликовано 31 мая 1949 года

Предмет изобретения

1. Бесконтактный сельснн с неподвижными первичной и вторичной обмотками, расположенными на цилиндрическом статоре, от л и ч а ю шийся применением двух ста 201 г-.настоящее изобретение касается устройства бесконтактного сельсинг с неподвижнымй первичной и вторичной обмотками, расположенными па цилиндрическом статоре.

Особенностью предлагаемого сельсина является применение двух статорных кОлец с отделы| ыми (или одной общей) вторичными обмотками и общего для этих;колец в магнитном отношении ротора.

На фиг. i изображен продольный разрез предлагаемого сельсина; на фиг 2 — его электрическая схема; на фиг. 3 — -схема его магнитной цепи.

Пр длагаемый бесконтактный сельсин работает на принципе двухполн>сной синхронной машины (двухполюсный сельсин индукторного типа).

При включении обмотки возбуждения в сеть переменного тока создается магнитный поток. Если яр|адать ротору определенную фоому, можно получить синусоидальное распределение «ндукции в воздушном зазоре Магнитный поток, проходя через зигзагообразный ротор 2 и разветвляясь по двум пакетам 3

v 4 статора, пронизывает его трехфазные оомотки 5 и б При этом наводимые электродвижущие силы в обмотках каждого пакета, суммируясь, создают токи, которые подпер>кивают в синхронизме .роторы сельсинов„включенных параллельно. При повороте одного из,роторов под действием внешнего момента между оельсинами возникает выравнивающий активный ток, который обуславливает передачу активнои мощности от одного сельси|на к другому, т. е. торможение сельспна с опережающим ротором и усксрение сельсина с отстающим ротором. При этом угол рассогласования будет уменьшаться. Пр оцесс,передач н мощности от одного сельсина к другому полностью нрекра|цается, когда отстающий ротор входит в синхронизм с опережающим, Отдельные обмотки 5 и 6 могут быть электрически соединены друг с другом или же электрически н.|олнрованы одна от другой, образуя двухкаскадный однороторный агрегат— сельсин.

Предлагаемый сельснн может бьг| ь выполнен с одной статорнои обмоткой, расположенной «а одном из статорных колец, и применен в качестве бесконтактного электрического диференциала, .Ж 74570.2

Фиг. 1

Фиг. 2

Фиг. 3 торных колец с отдельными (или

-одной общей) вторичными обмотками и единого для этих колец в магнитном, отношении ротора, выполненного в виде зигзагообразного или

- УРы. ))ада ктОР М. М. Акишии полуцилиндрического прямого, или зубообразного прямого магнитопровода.

2. Пр1и менеиие сельсина по и. l в качестве диференциала, Рели ктор А. П. Савельев
