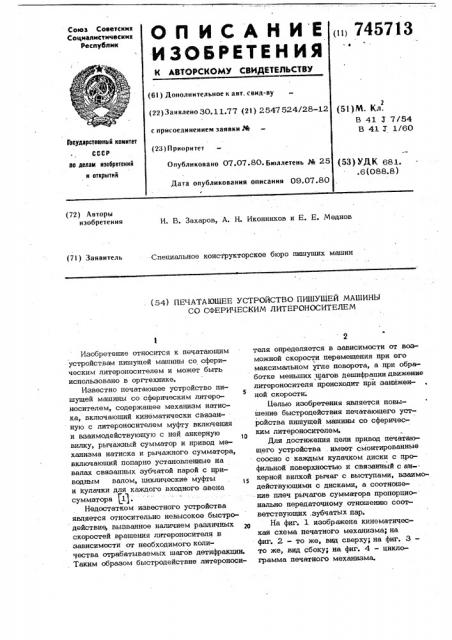

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (tiI 745713

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-sy (22) Заявлено 30.11.77 (21) 2547524/28-12 (51}M. Кл.

В 41 3 7/54

В 41 Х 1/60 с присоединением заявки ¹

Государствввный комитет (23) Приоритет по делам нэабретений и открытнй

Опубликовано 07.07.80. Бюллетень № 25 (53} УДК 681. . 6 (088.8 ) Дата опубликования описания 09.07.80 (72) Авторы изобретения

И. В. Захаров, A. Н. Иконников и Е. Е. Меднов (71) Заявитель

Специальное конструкторское бюро пишущих машин (54) ПЕЧАТАЮШЕЕ УСТРОЙСТВО ПИШУШЕЙ МАШИНЫ

СО СФЕРИЧЕСКИМ ЛИТЕРОНОСИТЕЛЕМ

Изобретение относится к печатающим устройствам пишущей машины со сферическим литероносителем и может быть использовано в оргтехнике.

Известно печатающее устройство пишущей машины со сферическим литероносителем, содержащее механизм натиска, включающий кинематически связанную с литероносителем муфту включения и взаимодействующую с ней анкерную вилку, рычажный сумматор и привод механизма натиска и рычажного сумматора, включающий попарно установленные на валах связанных зубчатой парой с приводным валом, циклические муфгы и кулачки для каждого входного звена сумматора 1 .

Недостатком известного устройства является относительно невысокое быстродействие, вызванное наличием различных скоростей вращения литероносителя в зависимости от необходимого количества отрабатываемых шагов детифракции.

Таким образом быстродействие литероносителя определяется в зависимости от возможной скорости перемещения при его максимальном угле поворота, а при обработке меньших шагов дешифрации движение литероносителя происходит прй заниженной скорости;

Белью изобретения является повышение быстродействия печатающего устройства пишущей машины со сферическим литероносителем.

Для достижения цели привод печатающего устройства . имеет смонтированные соосно с каждым кулачком диски с профильной поверхностью и связанный с анкерной вилкой рычаг с выступами, взаимодействующими с дисками, а соотношение плеч рычагов сумматора пропорционально передаточному отношению соответствующих,зубчатых пар.

На фиг. 3. изображена кинематическая схема печатного механизма; на фиг. 2 - то же, вид сверху; на фиг. 3— то же, вид сбоку; на фиг. 4 — циклограмма печатного механизма. дФжжзвх%Фау — л .:: - . ° ".- ° .Ы- ?Е . = «Юъэ ауйеаэввйв р" И. .:= ° + ".: . --Г ь ъ Ю" г

3 7, На постоянно вращающемся приводном валу 1 размещены пары зубчатых колес 2, 3 и 4 с передаточными отно-, шениями равными 1:1; 2:1, 4:1 соответственно. Каждое зубчатое колесо, сидящее на валу 5, жестко связано с ведущей полумуфтой циклических муфт 6, 7 и 8. Все ведомые полумуфгы этих муфт имеют сдвоенные кулачки, представляющие собой кулачки 9, 10 и 11 с профильной поверхностью для управле* ноя входными звеньями сумматора и диски 12, 13 и 14 с профильной поверхностью. Кулачки 9, 10 и 11 взаимодействуют с плечами 15, 16 и 17 зубчатым колесом 20, жестко сидящим" на валу сферического литероносителя 21.

Диски 12; 13 и 14 управляются рыча, roM с выступами 22, выполненным в виде гребенки, на конце которой размещена анкерная вилка с налетами 23 и 24, входящими попеременно в контакт с уцором муфты 25 включения. Ведомая полумуфта этой муфгы имеет зубчатое колесо 26, получающее движение с приводного вала 1 (передача на чертеже не показана), параметры которого одинаковы с параметрами зубчатого колеса 2 и кулачок 27, управляющий перемещением толкателя 28 механизма натиска.

Печатающее устройство пишущей машины работает следующим образом.

Приводной вал распределяет движение на зубчатую передачу механизма натиска и зубчатую передачу для привода звеньев сумматора. В результате выполне;ния параметров зубчатых передач с с передаточными отношениями, зависящими от отношения плеч рычагов сумматора, каждый кулачок вращается со скоростью.» прямопропорцйональной количеству шагов, отрабатываемому связанным с ним плечем сумматора. На циклограмме работы печатного механизма представлена взаимосвязь между кулачками 9, 10, 11 и 27 и длительностью цикла печати. Кулачок

9 (а следовательно сумматор) отрабатывает 1 шаг дешифрации за время Е, кулачок 10 - 2 шага за время,1, кулачок 11 - 4 шага за время 1, кулачок натиска 27 отрабатывает 1 оборот за время 2 t< = + т.е. --длительность цикла складывается из времени дешифрации и времени натиска.

Если печатному механизму необходимо отработать 1 шаг дешифрации, то включается муфта 6, а" вместе- с" ее ведомой полумуфтой начинают движейие

457 13 4 диск 12 и кулачок 9, и муфта включения 25 с кулачком 27. При отрабатывании полуоборотной муфгой 6 1/2 оборота за время 4 сумматор отработает

1 шаг и выведет заданную литеру литероносителя в зону печати.

Одновременно с кулачками совершают поворот диски 12, 13, 14, имеющие профильную поверхность, предназначенную для перемещения рычага с выступами (см. фиг. 3), расположенного таким образом, что анкерная вилка с палетами 23 и 24 может занимать два фиксированных положения при полном обороте муфты включения. Эти положения определяют высотой механизма натиска в то время, когда идет процесс дешифрации.

В начале движения диска 12 муфта йатиска, сработавшая при размыкании контакта налеты 24 с. ее упором, совершает 1/2 оборота (и размыкается палетой

23, зафиксировавшей вновь ее упор).

Параллельно с кулачком 9 и диском

10 работает и кулачок 27 механизма натиска. Однако, в течение первой половины его оборота „ толкатель 23 неподвижен..

При отрабатывании литероносителем 1 шага, вследствие равенства параметров зубчатых передач на кулачки 9 и 27, выстоя механизма натиска не будет, и вторая палета 23 анкерной вилки пропустит упор, так как с выступами уже вернулся в исходное положение, не размыкая этим муфту и разрешая натиск.

Таким образом, в рассмотренном случае длительность цикла определяется време40 нем Ф, включающем в себя время дешифрации и время натиска -t»= t<

При отрабатывании литероносителем

2-х или 4-х шагов дешифрации, вследствии разных параметров зубчатых пере45 дач 2, 3 и 4 длительность цикла деь шифрации будет равна либо, либо, и при этом кулачки 10 и 11 будут вращаться медленее, чем кулачок 9, поэтому как диск 13, так и диск 14 . не успевают о гвести рычаг с выступами

22 в исходное положение, и муфга 25 включения будет разомкнута палетой 23, зафиксировавшей ее упор. Длительность времени выстоя механизма натиска оп55 ределяется величинами либо (-Ь;2- tq) либо (4> — 4< ) и только после дешифраций литероносителя рейка, вернувшйсь : в"исходное положение, через налету анкерной вилки даст разрешение на натиск.

5 7 457

При обработке литероносителем любой из возможных кодовых комбинаций длительность цикла будет различна и будет определяться временем срабатывания того плеча сумматора, который приводится в действие зубчатой передачей с ми/ нимальным передаточным отношением для данной комбинации.

Таким образом, сохраняя скорость вращения литероносителя постоянной за счет использования среднестатического цикла печати, значительно повышается быстродействие печатного механизма.

Фор мула изобретения

Печатающее устройство пишущей машины со сферическим литероносителем, содержащее механизм натиска, включающий кинематически связанную с литероносителем муфту включения и взаимодей13 6 ствуюшую с ней анкерную вилку, рычажный сумматор и привод механизма натиска и рычажного сумматора, включающий попарно установленные на валах, связанных зубчатой парой с приводным валом, циклические муфты и кулачки для каждого входного звена сумматора, о т л и ч а ю щ е е с я тем, что, с целью повышенйя быстродействия, привод имеет смонтированные соосно с каждым кулачком диски с профильной поверхностью, и связанный .с анкерной вилкой рычаг с вйступами, взаимодействующими с дисками, а соотношение плеч рычагов сумматора пропорционально передаточному отношению соответствующих зубчатых пар.

Источники информации, принятые во внимание при экспертизе

1. Патент ФРГ Мя 2034231, кл. 15 9, 14/2.
