Конвейер-накопитель для штучных грузов

Конвейер-накопитель для штучных грузов

Иллюстрации

Показать все

Реферат



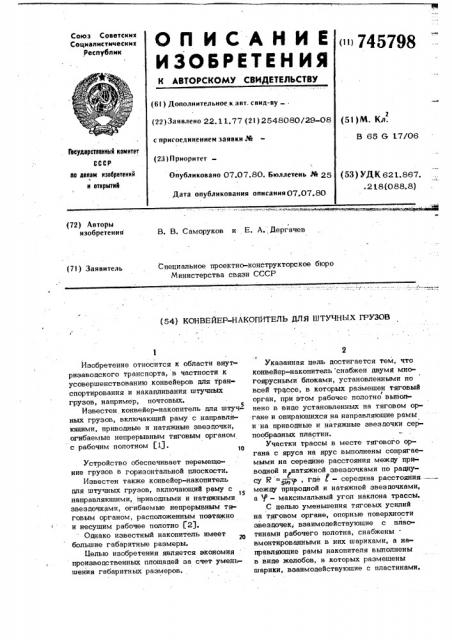

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскии

Социалистически и

Республик

< 745798 (6l ) Дополнительное к,авт. саид-ву (22) Заявлено 22. 1 1.77 (21) 2548080/29-08 (51)M. Кл.

В 65 G 17/06 с присоединением заявки М

Государственный комитет

СССР (23) ПриоритетОпубликовано 07.07.80. Бюллетень J% 25 ио делам изобретений н открытий (5Ç) УДК 621.867. .218(088.8) Дата опубликования описания 07,07.80 (72) Авторы изобретения

В. В. Саморуков и Е. A.:Äåðãà÷åâ

Специальное проектно-конструкторское бюро

Министерства связи СССР (71) Заявитель (54) КОНВЕЙЕР-НАКОПИТЕЛЬ ДЛЯ ШТУЧНЫХ ГРУЗОВ

Изобретение относится к области внуь ризаводского транспорта, в частности к усовершенствованию конвейеров для транспортирования и накапливания штучных грузов, например, почтовых.

Известен конвейер-накопитель для штучных грузов, включающий раму с направляющими, приводные и натяжные звездочки, огибаемые непрерывным тяговым органом с рабочим полотном fig.

Устройство обеспечивает перемещение грузов в горизонтальной плоскости.

Известен также конвейер-накопитель для штучных грузов, включающий раму с

15 направляющими, приводными и натяжными звездочками, огибаемые непрерывным тяговым органом, расположенным поэтажно и несущим рабочее полотно 1.2).

Однако известный накопитель имеет большие габаритные размеры, Целью изобретения является экономия производственных площадей за счет уменьшения габаритных размеров.

Указанная цель достигается тем, что конвейер-накопитель снабжен двумя многоярусными блоками, установленными по всей трассе, в которых размещен тяговый

I орган, при этом рабочее полотно вьптолнено в виде установленных на тяговом органе и опирающихся на направляющие рамы и на приводные и натяжные звездочки серпообразных пластин.

Участки трассы в месте тягового органа с яруса на ярус выполнены сопрягаемыми на середине расстояния между приводной и натяжной звездочками по радиусУ R =в7 — У, где E - сеРедина РасстоиниЯ.

Р между приводной и натяжной звездочками, а 1 о — максимальный угол наклона трассы.

С целью уменьшения тяговых усилий на тяговом органе, опорные поверхности звездочек, взаимодействующие с пластинами рабочего полотна, снабженывмонтированными в них шариками, а направляющие рамы накопителя выполнены в виде желобов, в которых размещены шарики, взаимодействующие с пластинами.

3 74579

На фиг. 1 — общий вид описываемого устройства, на фиг. 2 - то же, вид сверху, на фиг. 3 — то же, вид сбоку, на фиг. 4 — разрез А-А фиг. 1, на фиг . 5— разрез Б-Б фиг. 4, на фиг. 6 - разрез

В-В фиг, 4. на фиг . 7 — разрез Г-Г фиг. 4, на фиг. 8 - вид трассы в вертикальной плоскости, фиг. 9 — разрез Д-Д

Фиг. 7.

Конвейер-накопитель содержит тяго- щ Ф о р м у л а и з о б р е т е н и я вый орган 1, огибающий приводные 2 и натяжные 3 звездочки. Тяговый орган

1 несет смонтированное в:.два многоярусных блока рабочее полотно 4; выполненное в виде серпообразных пластин 5, опирающихся на направляющие 6 рамы 7 и на приводные и .натяжные звездочки

2и3.

Участки трассы в месте перехода тя"гового органа с яруса на ярус выполнены 20 сопрягаемыми на середине расстояния между приводной 2 и натяжной 3 звез.дочками по радиусу К р, где Р середина расстояния между этими звездочками, а Р - максимальный угол на- 25 клона трассы.

8 4 т. е. при движении тягового органа 1 серповидные пластины 5 катятся по шарикам 9 направляющих 6, а на поворотах— дополнительно по шариковым опорам 8, расположенным на опорных поверхностях звездочек 2 и 3.

Разгрузка накопителя осуществляется любым из известных средств.

Опорные поверхности звездочек 2 и

3, взаимодействующие с пластинами 5, снабжейы вмонтированными в них шарико-. 30 выми опорами 8, а,направляющие 6 вы- . полнены в виде желобов, в которых распо-. ложены шарики 9, взаимодействующие с пластинами 5. На каждой приводной звез1

t дочке 2 имеется муфта 10 для ее включения и выключения.

Работает описываемое устройство следующим образом. Загрузка и разгрузка конвейера накопителя может производиться в любом месте трассы, однако предпоч-4, тительно, чтобы места загрузки и разгрузки находились рядом.

Загрузка может производиться любым известным вспомбгательным средство м, 45 например через загрузочный лоток (на чертеже не показано), оснащенным датчиком сигналов (не показан), из которых один при заполнении лотка включает привод накопителя, а после освобождения so лотка другой датчик ..выключает привод.

Таким образом, поштучно или порционно производится загрузка накопителя.

При включении привода накопителя, 1, Конвейер-накопитель для штучных грузов, включающий раму с направляющими, приводными и натяжными звездочками, огибаемыми непрерывным тяговым органом, расположенным поэтажно и несущим рабочее полотно, о т л и ч а юшийся тем, что, с целью экономии производственных площадей за счет уменьшения габаритных размеров, он снабжен двумя многоярусными блоками, установленными по всей трассе, в которых размещен тяговый орган, при этом рабочее полотно выполнено в виде установленных на тяговом органе и опирающихся на направляющие рамы и на приводные и натяжные звездочки серпообразных пластин.

2. Конвейер-накопитель по п. 1, о т о л и ч а ю шийся тем, что участки трассы в месте перехода тягового opraHB с яруса на ярус выполнены сопрягаемыми на середине расстояния между приводной и,натяжной звездочками по радиусу R = <+y, где E - середина расстояния между приводной и натяжной звездочками, а Ч - максимальный угол наклона трассы.

3. Конвейер-накопитель, по пп. 1, 2, отличающийся тем, что, с целью уменьшения тяговых усилий на тяговом органе, опорные поверхности звездочек, взаимодействующие с пластинами рабочего полотна, снабжены вмонтированными в них шариками, а направляющие рамы накопителя выполнены в виде желобов, в которых размещены шарики, взаимодей, ствующие с пластинами.
