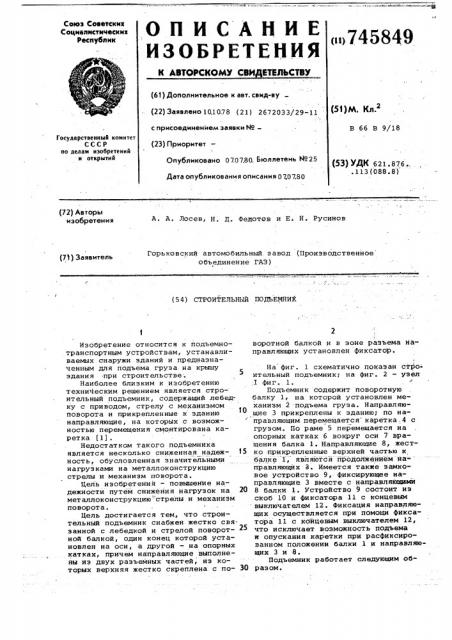

Союз Советских

Социалистических

Республик

«»745849

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 101078 (21) 2672033/29-11 с присоединением заявки ¹â€” (51)М. Кл.

В 66 В 9/18

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 07.07.80, Бюллетень №25

Дата опубликования описания 070780 (53) УДК 621.876.. . 113 (088. 8) (72) Авторы изобретения

A. Лосев, Н. Д. Федотов и Е. Н. Русинов

Горьковский автомобильный завод (Производственное объединение ГАЗ) (73) Заявитель (5 4) СТРОИТЕЛЬНЫЙ ПОДЬЕМНИЙ

Изобретение относится к подъемнотранспортным устройствам, устанавливаемых снаружи зданий и предназначенным для подъема груза на крышу здания при строительстве.

Наиболее близким к изобретению техническим решением является строительный подъемник, содержащий лебедку с приводом, стрелу с механизмом поворота и прикрепленные к зданию направляющие, на которых с возможностью перемещения смонтирована каретка (1) .

Недостатком такого подъемника является несколько сниженная надеж- 15 ность, обусловленная значительными нагрузками на металлоконструкцию стрелы и механизм поворота.

Цель изобретения — повышение надежности путем снижения нагрузок на 20 металлоконструкцию стрелы и механизм поворота.

Цель достигается тем, что строительный подъемник снабжен жестко связанной с лебедкой и стрелой поворот- 2 ной балкой, один конец которой установлен на оси, а другой — на опорных катках, причем направляющие выполйены иэ двух разъемных частей, из которых верхняя жестко скреплена с по- 30

2 воротной балкой и в зоне разъема направляющих установлен фиксатор.

На фиг. 1 схематично показан стро ительный подъемник; на фиг. 2 — узел

1 фиг. 1.

Подъемник содержит поворотную балку 1 на которой установлен механизм 2 подъема груза. Направляющие 3 прикреплены к зданию; по направляющим перемещается каретка. 4 с грузом. По раме 5 перемещается на опорных катках 6 вокруг оси 7 вращения балка 1. Направляющие 8, жестко прикрепленные верхней частью к балке 1, являются продолжением направляющих 3. Имеется также замковое устройство 9, фиксирующее направляющие 3 вместе с направляющими

8 балки 1. Устройство 9 состоит из скоб 10 и фиксатора 11 с концевым выключателем 12. Фиксация направляющих осуществляется при помощи фиксатора 11 с концевым выключателем 12, что исключает возможность подъема к опускания каретки при расфиксированном положении балки 1 и направляющих 3 и 8.

Подъемник работает следующим образом.

745849

Фмэ.1

Фиг. 2

ЦНИИПИ Заказ 3882/15 Тираж 932 Подписное

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4

При включении механизма 2 подъема каретка 4 с грузом поднимается

" вверх по направляющим,3, сохраняя при этом первоначальное положение.

Нижнее и верхнее положение каретки фиксируется специальным концевым выключателем. При подъеме каретки

Выше узла разъема срабатывает устройство 9, производится поворот балки 1 и каретка с грузом опускается на плоскую крышу здания.

Подъемник имеет простую и компактную форму, может широко использоваться при малых производственных площадях, когда нельзя применить подъемники типа башенных кранов,. Кроме того, конструкция подъемника обеспечивает постоянную фиксацию каретки груза при его подъеме по вертикали и при повороте на раме, что.соответ ствует правилам по технике безопасности при эксплуатации -подъемника и создает удобства при обслуживании его механизмов.

Формула изобретения

Строительный подъемник, содержа-щий лебедку с приводом, стрелу с механизмом поворота и прикрепленные к зданию направляющие, на которых с воэможностью перемещения смонтирована

5 каретка, о т л и ч а ю щ н и с я тем, что, с целью повышения надежности путем снижения нагрузок на металлоконструкцию стрелы и механизм поворота, он снабжен жестко связанной

1О с лебедкой и стрелой поворотной балкой, один конец которой установлен на оси, а другой — на опорных катках, причем направляющие выполнены из двух разъемных частей из которых верхняя

f5 жестко скреплена с поворотной балкой и в зоне разъема направляющих установлен фиксатор.

Источники информации, принятые во внимание при экспертизе

20 1. Авторское свидетельство СССР

М 164113, кл. В 66 В 9/18, 07.09.63 (прототип) .
